瞄准镜缓冲支架的制作方法

本技术涉及瞄准镜支架，尤其涉及一种瞄准镜缓冲支架。

背景技术：

1、在枪械的使用中，瞄准镜能够给使用者提供精确的瞄准参照，有效提高射击精准度，瞄准镜通常通过瞄准镜支架安装在枪械上。

2、但在前述的现有技术中，枪械使用时会产生强大的后坐力，传统的瞄准镜支架没有设置缓冲结构，导致瞄准镜和支架容易损坏断裂。

技术实现思路

1、本实用新型的目的在于提供一种瞄准镜缓冲支架，解决了现有技术中枪械使用时会产生强大的后坐力，传统的瞄准镜支架没有设置缓冲结构，导致瞄准镜和支架容易损坏断裂的问题。

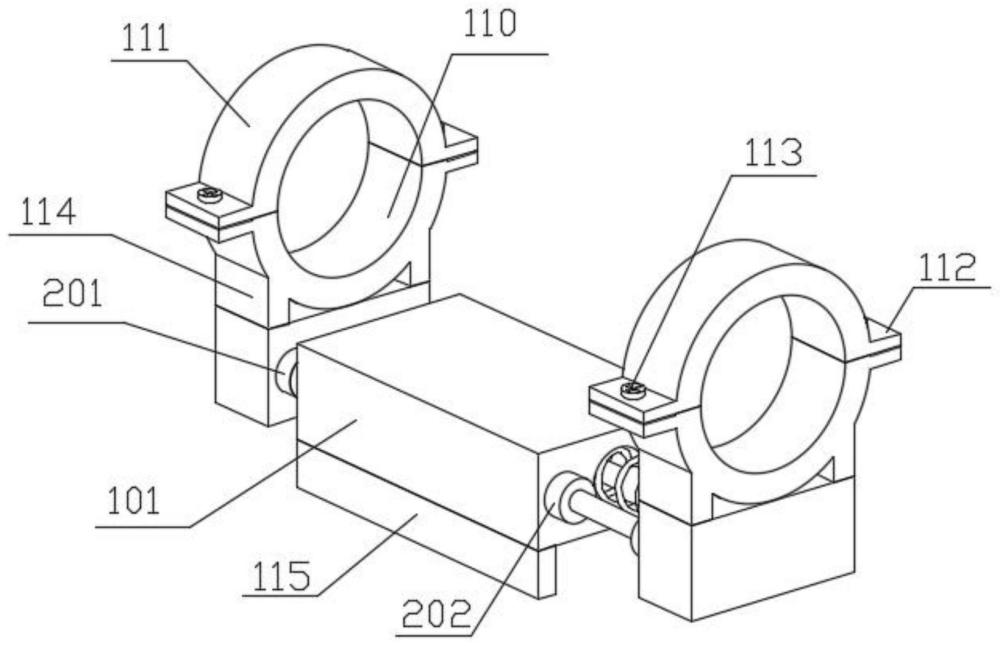

2、为实现上述目的，本实用新型提供了一种瞄准镜缓冲支架，包括支架、阻尼杆、吸能块、连接块、弹簧、两个连接轴、两个安装块和两个瞄准镜安装单元，所述支架具有凹槽，所述吸能块与所述支架固定连接，并位于所述凹槽的内侧壁，所述阻尼杆的两端分别与所述吸能块和所述连接块固定连接，所述弹簧的两端分别与所述连接块远离所述阻尼杆的一侧和对应的所述安装块活动连接，两个所述连接轴依次贯穿所述支架，并对称分布在所述凹槽的两侧，两个所述连接轴的两端均分别与对应的所述安装块固定连接，两个所述瞄准镜安装单元分别设置于对应的所述安装块上。

3、其中，所述瞄准镜缓冲支架还包括伸缩杆、多个支撑块和两个安装条，所述伸缩杆的两端分别与所述连接块远离所述阻尼杆的一侧和对应的所述安装块固定连接，所述弹簧套设在所述伸缩杆的外部，多个所述支撑块的两端均分别与对应的所述安装块的上方和对应的所述瞄准镜安装单元固定连接，两个所述安装条均与所述支架固定连接，并依次分布在所述支架的下方。

4、其中，所述瞄准镜安装单元包括下安装环、上安装环、多个固定块和多个螺栓，所述下安装环与所述安装块固定连接，并位于所述安装块的上方，所述上安装环与所述下安装环相互适配，多个所述固定块分别与所述下安装环和所述上安装环固定连接，并分别分布在所述上安装环和所述下安装环的两侧，多个所述固定块之间通过对应的所述螺栓连接，多个所述支撑块的两端均分别与对应的所述安装块的上方和对应的所述下安装环的外表壁固定连接。

5、其中，所述瞄准镜缓冲支架还包括缓冲组件，所述缓冲组件设置于两个所述安装块和所述支架上。

6、其中，所述缓冲组件包括多个第一缓冲垫和多个第二缓冲垫，多个所述第一缓冲垫分别与对应的所述安装块固定连接，并分别套设在对应的所述连接轴的外表壁，多个所述第二缓冲垫均与所述支架固定连接，并对称分布在所述支架的两侧，多个所述第二缓冲垫分别套设在对应的所述连接轴的外表壁，每个所述第一缓冲垫均与对应的所述第二缓冲垫相互适配。

7、本实用新型的一种瞄准镜缓冲支架，通过将所述支架安装在枪械上，通过两个所述瞄准镜安装单元安装瞄准镜，当枪械使用开火产生后坐力时，所述支架移动，使两个所述连接轴在所述支架内滑动，同时所述弹簧被压缩，同时所述阻尼杆也跟随收缩，所述弹簧回弹时所述阻尼杆也能起到减缓作用，避免回弹速度过快导致损坏，所述吸能块能在所述阻尼杆收缩到极限后起到保护作用，提高使用寿命，通过上述结构设置，设置缓冲结构，对瞄准镜和所述支架进行缓冲，提高使用寿命。

1.一种瞄准镜缓冲支架，其特征在于，

2.如权利要求1所述的瞄准镜缓冲支架，其特征在于，

3.如权利要求2所述的瞄准镜缓冲支架，其特征在于，

4.如权利要求3所述的瞄准镜缓冲支架，其特征在于，

5.如权利要求4所述的瞄准镜缓冲支架，其特征在于，
