一种STCD惰性气体结料新型清堵装置的制作方法

本技术涉及机械设计与制造，具体涉及一种stcd(safetyexplosive cleaning device安全爆破清理装置)惰性气体结料新型清堵装置。

背景技术：

1、目前，矿山以及非金属采矿等行业因炸药以及安全问题都以使用二氧化碳气体爆破技术解决清理问题，但因设备老化或气密性不足等原因时常导致“哑炮”的出现。

2、现有的二氧化碳清堵设备仅仅靠压力测试放炮管内的气体含量，当气体慢漏时，无法及时铺抓，导致哑炮出现，进而本申请通过在充气过程中监测放炮管是否有气体泄漏或安装问题导致二氧化碳气体含量不足导致哑炮的产生。

3、为此提出一种stcd惰性气体结料新型清堵装置。

技术实现思路

1、本实用新型的目的在于：为解决上述背景技术中提出的问题，本实用新型提供了一种stcd惰性气体结料新型清堵装置。

2、本实用新型为了实现上述目的具体采用以下技术方案：

3、一种stcd惰性气体结料新型清堵装置，包括天平测重设备和放炮管，且天平测重设备的内部设置有天平测重传感器，并且天平测重传感器和天平测重设备的检测部相连接，所述天平测重设备的顶面安装有防护机构，所述天平测重设备检测部的顶面固定安装有调节机构，所述调节机构的自由端设置有用于对放炮管进行限位的夹持板，所述天平测重设备的后侧壁以及防护机构的顶面设置有用于对放炮管内进行充气的充气机构。

4、进一步地，所述防护机构包括防护罩，所述天平测重设备的顶面安装有防护罩，所述防护罩的左右两侧壁均开设有通槽，所述防护罩的前侧壁铰接安装有防护箱门，所述防护罩和防护箱门均采用透明防爆材料制成。

5、进一步地，所述调节机构包括侧板，所述天平测重设备检测部的顶面固定安装有侧板，所述侧板的内部螺纹插接有螺纹杆，所述螺纹杆的一端固定安装有转动轴，所述转动轴的另一端固定安装有旋钮，所述螺纹杆的另一端固定安装有连接轴，且连接轴的表面转动套设有套环，所述套环的一端固定安装有夹持板。

6、进一步地，所述充气机构包括二氧化碳发生器，所述天平测重设备的后侧壁固定安装有二氧化碳发生器，所述二氧化碳发生器的输出端固定安装有管道，所述管道的表面牵涉有气体增压泵，且气体增压泵的底面和防护罩的顶面呈贴合安装设置，所述管道的自由端固定安装有橡胶连接套，所述管道的表面嵌设有压力监测表。

7、进一步地，所述连接轴的表面开设有环形凹槽，且连接轴通过其表面的环形凹槽转动安装有套环。

8、进一步地，所述夹持板呈圆弧板状结构设置，且夹持板采用橡胶材料制成，且夹持板的表面开设有防滑花纹。

9、本实用新型的有益效果如下：

10、1、本实用新型通过将放炮管放置至天平测重设备检测部的顶面，通过调节机构带动夹持板横向移动，使得夹持板的表面和放炮管的表面相贴合，进而使得对放炮管进行夹持固定，通过充气机构对放炮管的内部进行充气，在充气时通过天平测重设备内部的天平测重传感器监测冲压过程中的放炮管的重量，通过监测重量的变化，可判断二氧化碳气体的密封，是否达标，从而判断是否满足爆破的要求，通过防护机构在对放炮管充气的过程中对放炮管进行隔绝，提高操作人员的安全性。

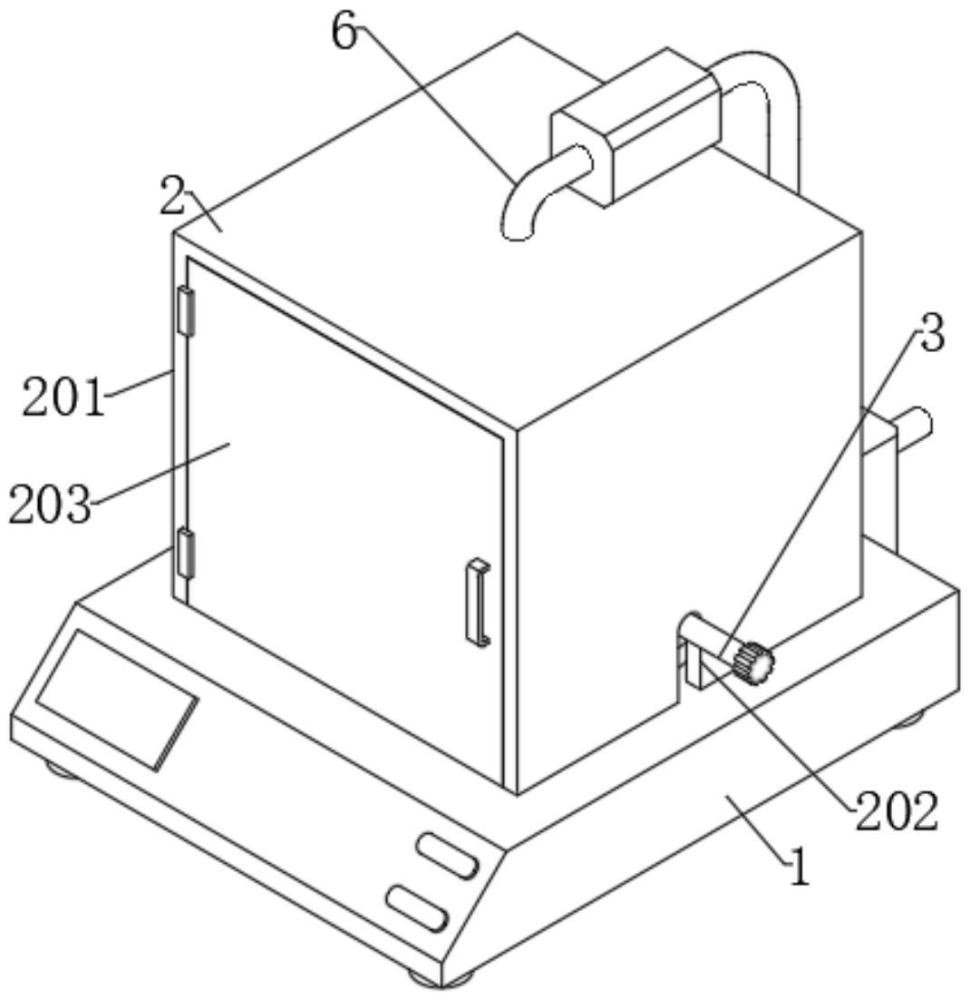

1.一种stcd惰性气体结料新型清堵装置，其特征在于，包括天平测重设备(1)和放炮管(5)，且天平测重设备(1)的内部设置有天平测重传感器，并且天平测重传感器和天平测重设备(1)的检测部相连接，所述天平测重设备(1)的顶面安装有防护机构(2)，所述天平测重设备(1)检测部的顶面固定安装有调节机构(3)，所述调节机构(3)的自由端设置有用于对放炮管(5)进行限位的夹持板(4)，所述天平测重设备(1)的后侧壁以及防护机构(2)的顶面设置有用于对放炮管(5)内进行充气的充气机构(6)。

2.根据权利要求1所述的一种stcd惰性气体结料新型清堵装置，其特征在于，所述防护机构(2)包括防护罩(201)，所述天平测重设备(1)的顶面安装有防护罩(201)，所述防护罩(201)的左右两侧壁均开设有通槽(202)，所述防护罩(201)的前侧壁铰接安装有防护箱门(203)，所述防护罩(201)和防护箱门(203)均采用透明防爆材料制成。

3.根据权利要求1所述的一种stcd惰性气体结料新型清堵装置，其特征在于，所述调节机构(3)包括侧板(301)，所述天平测重设备(1)检测部的顶面固定安装有侧板(301)，所述侧板(301)的内部螺纹插接有螺纹杆(302)，所述螺纹杆(302)的一端固定安装有转动轴(303)，所述转动轴(303)的另一端固定安装有旋钮(306)，所述螺纹杆(302)的另一端固定安装有连接轴(304)，且连接轴(304)的表面转动套设有套环(305)，所述套环(305)的一端固定安装有夹持板(4)。

4.根据权利要求2所述的一种stcd惰性气体结料新型清堵装置，其特征在于，所述充气机构(6)包括二氧化碳发生器(601)，所述天平测重设备(1)的后侧壁固定安装有二氧化碳发生器(601)，所述二氧化碳发生器(601)的输出端固定安装有管道(602)，所述管道(602)的表面牵涉有气体增压泵(603)，且气体增压泵(603)的底面和防护罩(201)的顶面呈贴合安装设置，所述管道(602)的自由端固定安装有橡胶连接套(604)，所述管道(602)的表面嵌设有压力监测表(605)。

5.根据权利要求3所述的一种stcd惰性气体结料新型清堵装置，其特征在于，所述连接轴(304)的表面开设有环形凹槽，且连接轴(304)通过其表面的环形凹槽转动安装有套环(305)。

6.根据权利要求1所述的一种stcd惰性气体结料新型清堵装置，其特征在于，所述夹持板(4)呈圆弧板状结构设置，且夹持板(4)采用橡胶材料制成，且夹持板(4)的表面开设有防滑花纹。
