一种面料的复合成型装置的制作方法

本技术涉及面料复合成型,尤其涉及一种面料的复合成型装置。
背景技术:
1、面料就是用来制作服装的材料,作为服装三要素之一,面料不仅可以诠释服装的风格和特性,而且直接左右着服装的色彩、造型的表现效果,在服装大世界里,服装的面料五花八门,日新月异。但是从总体上来讲,优质、高档的面料,大都具有穿着舒适、吸汗透气、悬垂挺括、视觉高贵、触觉柔美等几个方面的特点,然而,现有的部分复合机在对面料进行复合处理时,受面料的输送速度,面料的自身柔软特性等因素影响,容易出现面料起皱、有收缩和不平整等现象,影响后期的加工,从而降低使用效果。
技术实现思路
1、本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种面料的复合成型装置。
2、为了实现上述目的,本实用新型采用了如下技术方案:一种面料的复合成型装置,包括承接板,所述承接板顶部固定连接有装配支架,所述装配支架下方设置有装配切割板,所述装配支架顶部固定连接有两个装配液压缸,所述装配液压缸活塞端贯穿装配支架并与装配切割板固定连接,所述承接板顶部开设有两个相对称的固定槽,所述固定槽内部滑动连接有固定滑块,所述固定槽内壁两侧之间转动连接有固定螺杆,所述固定螺杆外侧壁与其相对应的固定滑块螺纹连接,所述固定螺杆一端贯穿承接板并固定连接有固定蜗轮,所述承接板侧壁连接有调节所述固定蜗轮进行旋转的驱动组件;
3、所述固定滑块顶部固定连接有固定支板,所述固定支板侧壁固定连接有固定凹块,所述固定凹块顶部和底部均连接有抵紧组件;
4、所述装配支架表面固定连接有两个相对称的活动支架,两个所述活动支架之间转动连接有活动转杆,所述活动转杆外侧壁固定套接有两个活动套板,两个所述活动套板之间转动连接有活动滚辊,所述活动转杆一端贯穿其中一个装配支架并固定连接有活动齿轮,其中一个所述装配支架侧壁连接有调节所述活动齿轮进行旋转的移动组件。
5、作为上述技术方案的进一步描述:
6、所述驱动组件包括与承接板侧壁固定连接的两个驱动块,其中一个所述驱动块表面固定连接有驱动电机,所述驱动电机输出端固定连接有驱动蜗杆,所述驱动蜗杆末端贯穿其中一个驱动块并与另一个驱动块转动连接,所述驱动蜗杆与其相对应的固定蜗轮啮合连接。
7、作为上述技术方案的进一步描述:
8、所述抵紧组件包括贯穿设置在固定凹块顶部或底部的调节杆,所述调节杆两端分别固定连接有调节拉块和调节支架,所述调节杆外侧壁活动套接有调节弹簧。
9、作为上述技术方案的进一步描述:
10、所述调节弹簧两端分别与调节拉块侧壁和固定凹块侧壁固定连接,所述调节支架内壁两侧之间转动连接有调节传动轮。
11、作为上述技术方案的进一步描述:
12、所述移动组件包括开设在其中一个装配支架侧壁的移动槽,所述移动槽内部滑动连接有移动滑块,所述移动滑块侧壁固定连接有移动齿条,所述移动齿条与活动齿轮啮合连接。
13、作为上述技术方案的进一步描述:
14、所述移动齿条表面固定连接有移动回形板,所述装配支架表面固定连接有移动电机,所述移动电机输出轴固定连接有移动支板,所述移动支板侧壁转动连接有移动转轴,所述移动转轴与移动回形板内部滑动连接。
15、作为上述技术方案的进一步描述:
16、所述承接板顶部固定连接有两个安装支板,两个所述安装支板之间转动连接有第一安装滚辊和第二安装滚辊,所述装配支架内壁两侧之间转动连接有两个装配滚辊。
17、本实用新型具有如下有益效果:
18、利用抵紧组件可使调节杆、调节拉块、调节支架、调节弹簧和调节传动轮配合,以便通过松开调节拉块,使得调节弹簧给予调节杆一个回复力,接着调节杆带动调节支架上的调节传动轮复位,方便两个调节传动轮对面料进行抵紧的作用,利用驱动组件可使固定蜗轮、驱动块、驱动电机和驱动蜗杆配合,以便通过驱动电机带动驱动蜗杆进行旋转,同时驱动蜗杆带动固定蜗轮上的固定螺杆进行旋转,接着固定滑块沿着固定螺杆上的方向进行移动,接着固定滑块带动固定支板和固定凹块进行移动,跟着固定凹块上的两个调节传动轮拉动面料,方便减少面料在传输的过程中发生褶皱的作用,利用移动组件可使活动齿轮、移动滑块、移动齿条、移动回形板、移动电机、移动支板和移动转轴配合,以便通过移动电机带动移动支板和移动转轴进行旋转,同时移动转轴推动移动回形板进行移动,接着移动回形板带动移动齿条进行移动,跟着移动齿条上的移动滑块在移动槽内部滑动,从而对移动齿条进行导向,同时移动齿条带动活动齿轮上的活动转杆进行旋转,跟着活动转杆带动活动套板和活动滚辊进行旋转,同时活动滚辊推动面料,使得进一步的控制面料的松紧,使得可以根据需要控制面料的褶皱和不平整的现象,从而提高使用效果。
技术特征:

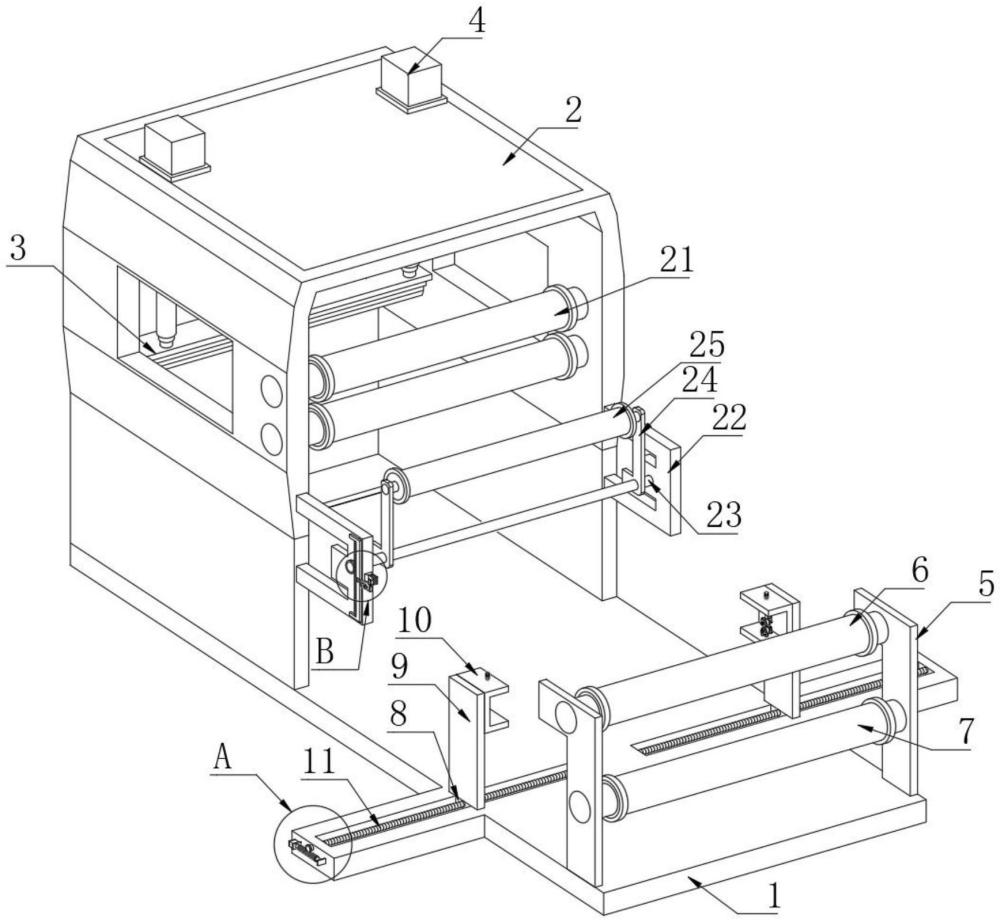

1.一种面料的复合成型装置,包括承接板(1),其特征在于:所述承接板(1)顶部固定连接有装配支架(2),所述装配支架(2)下方设置有装配切割板(3),所述装配支架(2)顶部固定连接有两个装配液压缸(4),所述装配液压缸(4)活塞端贯穿装配支架(2)并与装配切割板(3)固定连接,所述承接板(1)顶部开设有两个相对称的固定槽,所述固定槽内部滑动连接有固定滑块(8),所述固定槽内壁两侧之间转动连接有固定螺杆(11),所述固定螺杆(11)外侧壁与其相对应的固定滑块(8)螺纹连接,所述固定螺杆(11)一端贯穿承接板(1)并固定连接有固定蜗轮(12),所述承接板(1)侧壁连接有调节所述固定蜗轮(12)进行旋转的驱动组件;
2.根据权利要求1所述的一种面料的复合成型装置,其特征在于:所述驱动组件包括与承接板(1)侧壁固定连接的两个驱动块(13),其中一个所述驱动块(13)表面固定连接有驱动电机(14),所述驱动电机(14)输出端固定连接有驱动蜗杆(15),所述驱动蜗杆(15)末端贯穿其中一个驱动块(13)并与另一个驱动块(13)转动连接,所述驱动蜗杆(15)与其相对应的固定蜗轮(12)啮合连接。
3.根据权利要求1所述的一种面料的复合成型装置,其特征在于:所述抵紧组件包括贯穿设置在固定凹块(10)顶部或底部的调节杆(16),所述调节杆(16)两端分别固定连接有调节拉块(17)和调节支架(18),所述调节杆(16)外侧壁活动套接有调节弹簧(19)。
4.根据权利要求3所述的一种面料的复合成型装置,其特征在于:所述调节弹簧(19)两端分别与调节拉块(17)侧壁和固定凹块(10)侧壁固定连接,所述调节支架(18)内壁两侧之间转动连接有调节传动轮(20)。
5.根据权利要求1所述的一种面料的复合成型装置,其特征在于:所述移动组件包括开设在其中一个装配支架(2)侧壁的移动槽,所述移动槽内部滑动连接有移动滑块(27),所述移动滑块(27)侧壁固定连接有移动齿条(28),所述移动齿条(28)与活动齿轮(26)啮合连接。
6.根据权利要求5所述的一种面料的复合成型装置,其特征在于:所述移动齿条(28)表面固定连接有移动回形板(29),所述装配支架(2)表面固定连接有移动电机(30),所述移动电机(30)输出轴固定连接有移动支板(31),所述移动支板(31)侧壁转动连接有移动转轴(32),所述移动转轴(32)与移动回形板(29)内部滑动连接。
7.根据权利要求1所述的一种面料的复合成型装置,其特征在于:所述承接板(1)顶部固定连接有两个安装支板(5),两个所述安装支板(5)之间转动连接有第一安装滚辊(6)和第二安装滚辊(7),所述装配支架(2)内壁两侧之间转动连接有两个装配滚辊(21)。
技术总结
本技术公开了一种面料的复合成型装置,包括承接板,所述承接板顶部固定连接有装配支架,所述装配支架下方设置有装配切割板,所述装配支架顶部固定连接有两个装配液压缸,所述装配液压缸活塞端贯穿装配支架并与装配切割板固定连接,所述承接板顶部开设有两个相对称的固定槽。本技术,跟着移动齿条上的移动滑块在移动槽内部滑动,从而对移动齿条进行导向,同时移动齿条带动活动齿轮上的活动转杆进行旋转,跟着活动转杆带动活动套板和活动滚辊进行旋转,同时活动滚辊推动面料,使得进一步的控制面料的松紧,使得可以根据需要控制面料的褶皱和不平整的现象,从而提高使用效果。
技术研发人员:钱建明
受保护的技术使用者:晋江市豪欣隆纺织科技有限公司
技术研发日:20231023
技术公布日:2024/9/2
