一种用于纳米隔热板生产的加压装置的制作方法

本技术涉及板材加工，特别是一种用于纳米隔热板生产的加压装置。

背景技术：

1、目前对于纳米隔热板的生产时，需要将多块纳米板材进行粘接压合, 现有的压缩设备多是利用液压杆驱动压板对堆叠的纳米板材进行加压，液压杆连接于压板顶端中部，压板边沿处的压紧力相对较弱, 边沿压紧效果差，易开裂。授权专利文件cn114683569b中公开了一种纳米微孔隔热板生产用压缩装置，在此方案中，采用在压力杆的四周设置与板材匹配的辅助压筒，辅助压筒随着液压杆向下对板材的四角进行施压，以此实现提升板材边沿加工质量的目的。但在实施过程中，依然存在明显缺陷，由于压筒只能在上下方向跟随压力杆移动，并且压筒不能在前后左右方向移动，压筒本身也只是增加了压力点，并不能根本上解决四周压力不均衡的问题，除此外，多个压筒之间构成的形状是固定的，不能适应不同尺寸的压力板，导致其适应性较差，适用范围较小。

2、现提供一种用于纳米隔热板生产的加压装置，能够实现更大程度的均衡施压，在加压过程中，压力点是逐渐向外散开，散开的过程中还可以将压力板与物料之间的残余气体向外驱赶，当压力点到达压力板的顶点处后，其本身不再向外移动，而是随着压力板向下实现对物料的均匀加压，提高纳米板材边沿加工质量；并且，本装置可以适应不同尺寸的板材加压，适应性好，适用范围广。

技术实现思路

1、针对上述情况，为克服现有技术之缺陷，本实用新型提供了一种用于纳米隔热板生产的加压装置，有效的解决了现有设备在生产纳米板材的加压过程中，不能根本上解决四周压力不均衡，不能适应不同尺寸的压力板，导致其适应性较差，适用范围较小的问题。

2、其解决的技术方案是，包括中心轴，中心轴四周有四个呈圆周均布的辅助杆，辅助杆下端向外倾斜，中心轴上有两个能转动的圆环，其中前后两个辅助杆的上端与上侧的圆环铰接，左右两个辅助杆的上端与下侧的圆环铰接，辅助杆与中心轴之间经多个拉簧连接在一起；中心轴下方有压力板，压力板的边缘四周设置有凸起条，压力板上端固定有竖直的方轴，中心轴下端开设有与方轴对应的盲孔，盲孔侧壁之间连接有压簧；在无外力情况下，在辅助杆上的拉簧及方轴上端的拉簧的共同作用下，辅助杆与压力板上端保持接触。

3、进一步地，所述的压力板与方轴之间经多个螺钉固定在一起，使得压力板能够拆卸；所述的圆环上贯穿有压紧螺钉，压紧螺钉能使圆环固定不转。

4、进一步地，所述的辅助杆包括本体及延长杆，本体上端与其余对应的圆环铰接在一起，延长杆与本体同轴且处于本体的下方，本体与延长杆之间有两个平行的双头丝杠，延长杆及本体上均设置有与双头丝杠对应的螺纹孔，双头丝杠的端部置于所对应的螺纹孔内，同时转动两个丝杠能使延长杆控制延长杆靠近或远离本体，实现辅助杆的伸缩。

5、进一步地，两个双头丝杠中部经齿轮结构捏合在一起。

6、进一步地，所述的辅助杆下端呈锥形，辅助杆下端球铰有能滚动的小球。

7、本实用新型结构巧妙，能够实现更大程度的均衡施压，在加压过程中，压力点是逐渐向外散开，散开的过程中还可以将压力板与物料之间的残余气体向外驱赶，当压力点到达压力板的顶点处后，其本身不再向外移动，而是随着压力板向下实现对物料的均匀加压，提高纳米板材边沿加工质量；并且，本装置可以适应不同尺寸的板材加压，适应性好，适用范围广。

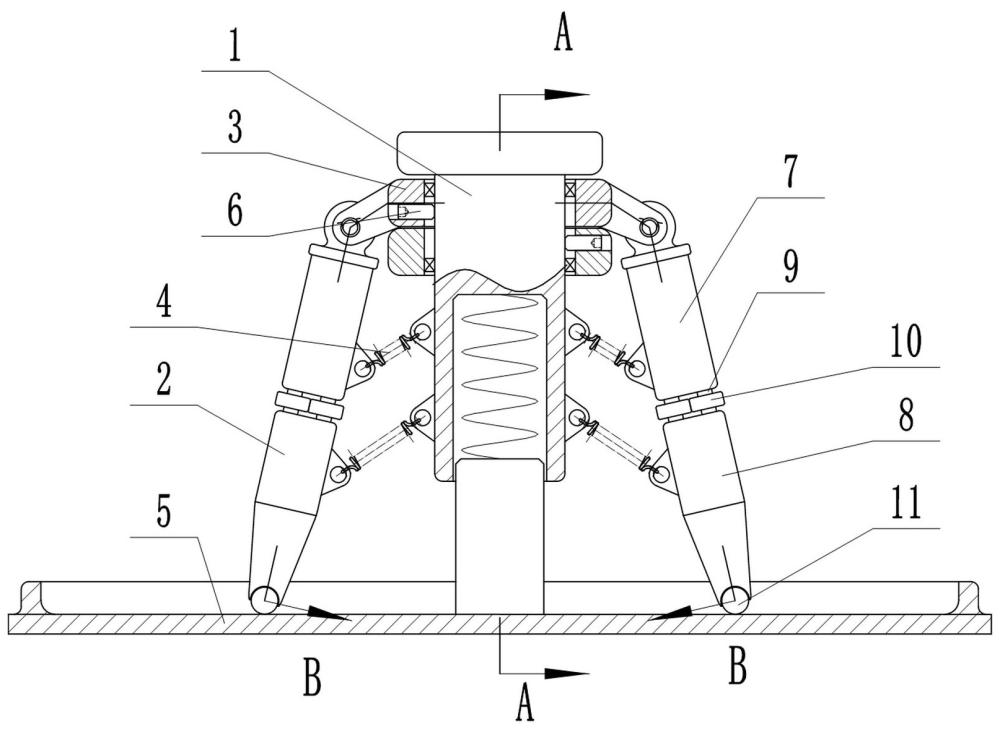

1.一种用于纳米隔热板生产的加压装置，其特征在于，包括中心轴（1），中心轴（1）四周有四个呈圆周均布的辅助杆（2），辅助杆（2）下端向外倾斜，中心轴（1）上有两个能转动的圆环（3），其中前后两个辅助杆（2）的上端与上侧的圆环（3）铰接，左右两个辅助杆（2）的上端与下侧的圆环（3）铰接，辅助杆（2）与中心轴（1）之间经多个拉簧（4）连接在一起；中心轴（1）下方有压力板（5），压力板（5）的边缘四周设置有凸起条，压力板（5）上端固定有竖直的方轴，中心轴（1）下端开设有与方轴对应的盲孔，盲孔侧壁之间连接有压簧；在无外力情况下，在辅助杆（2）上的拉簧（4）及方轴上端的拉簧（4）的共同作用下，辅助杆（2）与压力板（5）上端保持接触。

2.根据权利要求1所述的一种用于纳米隔热板生产的加压装置，其特征在于，所述的压力板（5）与方轴之间经多个螺钉固定在一起，使得压力板（5）能够拆卸；所述的圆环（3）上贯穿有压紧螺钉（6），压紧螺钉（6）能使圆环（3）固定不转。

3.根据权利要求1所述的一种用于纳米隔热板生产的加压装置，其特征在于，所述的辅助杆（2）包括本体（7）及延长杆（8），本体（7）上端与其余对应的圆环（3）铰接在一起，延长杆（8）与本体（7）同轴且处于本体（7）的下方，本体（7）与延长杆（8）之间有两个平行的双头丝杠（9），延长杆（8）及本体（7）上均设置有与双头丝杠（9）对应的螺纹孔，双头丝杠（9）的端部置于所对应的螺纹孔内，同时转动两个丝杠能使延长杆（8）控制延长杆（8）靠近或远离本体（7），实现辅助杆（2）的伸缩。

4.根据权利要求3所述的一种用于纳米隔热板生产的加压装置，其特征在于，两个双头丝杠（9）中部经齿轮结构（10）捏合在一起。

5.根据权利要求1所述的一种用于纳米隔热板生产的加压装置，其特征在于，所述的辅助杆（2）下端呈锥形，辅助杆（2）下端球铰有能滚动的小球（11）。
