一种可回收高阻隔纸塑包装的制作方法

本技术属于食品或日化品的轻量包装领域，涉及一种复合纸塑包装，具体涉及一种可回收高阻隔纸塑包装。

背景技术：

1、所谓复合纸塑包装，即是将纸质材料和塑料薄膜进行复合，用于食品或日化品的外包装。随着节约环保的意识深入，可回收的纸塑包装将是一个具有深远价值的发展趋势，传统的可回收复合纸塑或塑塑包装通常有paper-hsl、paper-pe、paper-cpp、bopp-pe、bopp-(vm)cpp、bopp-mopp-pe等结构，传统纸塑结构阻隔性能比较差，用于食品包装则产品的保质期将会缩短，只能作为二级包装外袋使用，且另外存在溶剂残留高、韧性差导致包装封口处易出现褶皱、印刷效果差、外观不佳等问题，难以完全达到客户的期望。

技术实现思路

1、基于背景技术中的内容，本实用新型公开了一种可回收高阻隔纸塑包装，从内至外依次包括改性pe层、真空镀铝层、聚氨酯胶层和纸张层；

2、所述改性pe层的一面为表面能≥40dyn的改性面，所述真空镀铝层真空镀铝复合连接于改性pe层的改性面，改性pe层改性面的表面能≥40dyn能使真空镀铝层和改性pe层具有较好结合效果，所述真空镀铝层和纸张层通过聚氨酯胶层无溶剂复合连接。

3、优选地、所述纸张层上通过水性油墨印刷有图案，纸张层的平滑度≥35s、克重为35-85g/m2、厚度为0.03-0.085mm，纸张层为铜版纸、白牛皮纸、原色牛皮纸和格拉辛纸中的一种，这样纸张层便于水性油墨的转移印刷，图案印刷效果好。

4、进一步地、所述真空镀铝层厚度为0.02-0.04μm，真空镀铝层的wvtr≤0.7g/m2.24h，otr≤1.8cc/m2.24h，所述改性pe层厚度为25-85μm，该带有该真空镀铝层的改性pe层具有较高的阻隔性能，能防水隔气，从而有效延长内容物的保质周期。

5、通过以上技术方案，本实用新型至少包括以下有益效果：

6、本申请所述的可回收高阻隔纸塑包装，其改性pe层、真空镀铝层、聚氨酯胶层和纸张层可进行分离并回收，具有较好的环保性；经过改性的pe层和真空镀铝层之间结合效果好，带有真空镀铝层的改性pe层具有较高的阻隔性能，能防水隔气，从而有效延长内容物的保质周期；其真空镀铝层和纸张层通过聚氨酯胶层无溶剂复合连接，聚氨酯胶层提供两层材料间的结合力，在高温热封时，真空镀铝层和纸张层也不会发生分层的现象，具有高耐热性能，且更重要的是，纸张层容易吸收溶剂，如果使用普通溶剂胶来对镀铝层和纸张层进行连接，纸张层内吸收的溶剂也难以烘干，使溶剂残留超标，而本申请的镀铝层和纸张层通过聚氨酯胶层无溶剂复合连接则可以有效避免溶剂残留；通过聚氨酯胶层无溶剂复合连接后，该纸塑包装兼具纸张层的刚性、真空镀铝层的延展性和改性pe层的柔软性，使其具有良好的柔韧性，包装封口平滑，配合优选方案中印刷效果好的纸张层特性选择，使得产品外包装美观。

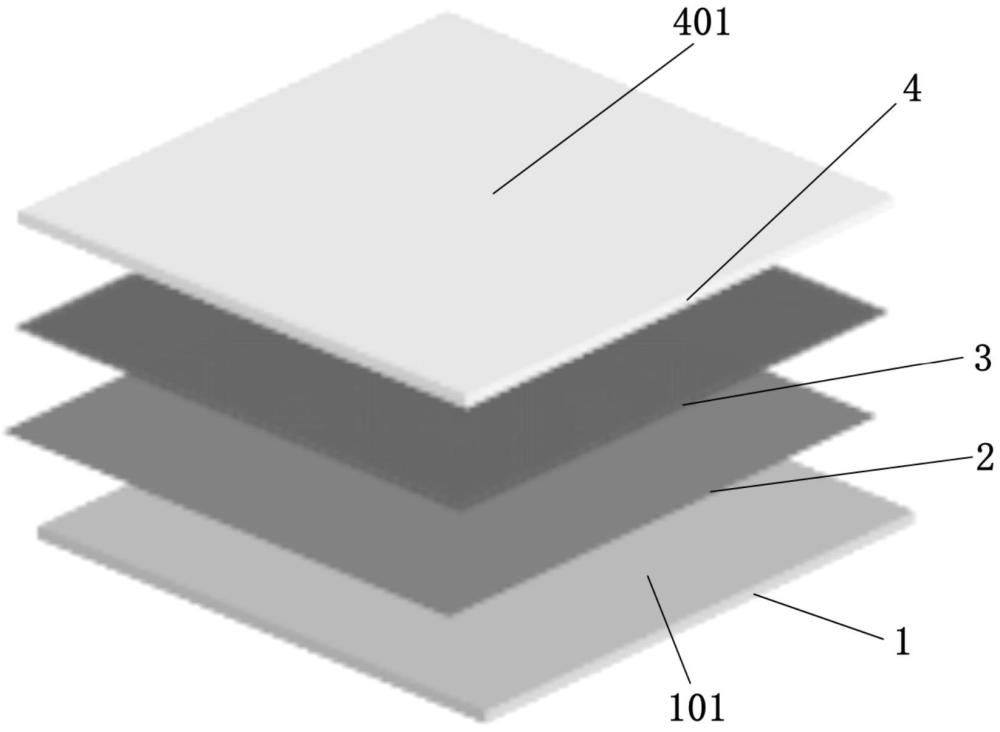

1.一种可回收高阻隔纸塑包装，其特征在于：从内至外依次包括改性pe层(1)、真空镀铝层(2)、聚氨酯胶层(3)和纸张层(4)；

2.根据权利要求1所述的一种可回收高阻隔纸塑包装，其特征在于：所述纸张层(4)上印刷有图案(401)，纸张层(4)的平滑度≥35s、克重为35-85g/m2、厚度为0.03-0.085mm，纸张层(4)为铜版纸、白牛皮纸、原色牛皮纸和格拉辛纸中的一种。

3.根据权利要求1或2所述的一种可回收高阻隔纸塑包装，其特征在于：所述真空镀铝层(2)厚度为0.02-0.04μm，真空镀铝层(2)的wvtr≤0.7g/m2.24h，otr≤1.8cc/m2.24h，所述改性pe层(1)厚度为25-85μm。
