一种引信压发设备的制作方法

本技术涉及引信，具体为一种引信压发设备。

背景技术：

1、引信又称信管，装在炮弹、炸弹、地雷等上的一种引爆装置，引信是利用目标信息和环境信息，在预定条件下引爆或引燃弹药战斗部装药的控制装置(系统)，根据不同炮弹弹种和对付目标的需要选择不同的引信，爆竹的火药捻子即是最早的引信；

2、现有的部分引信压发设备通过下压开关受到向下的力，下压开关松开撞针，撞针在弹簧的作用下，撞击雷管引爆炸药；

3、存在一些问题，现有的引信压发设备多通过单一的下压开关对撞针进行限制，在拔掉安全栓后，安装时引信时，安装人员误碰按压开关后，引信直接启动而造成人员伤亡的现象发生，同时安全栓拔出方式较为简易，容易出现安全栓误脱离的现象出现，为此，我们提出一种引信压发设备。

技术实现思路

1、本实用新型要解决的技术问题是克服现有的缺陷，提供一种引信压发设备，通过安全栓拔出需要多个步骤进行，保证了安全栓的牢固性，避免了安全栓拔出方式较为简易而造成安全栓出现误脱离的现象发生，通过两个下压开关对撞针进行双重限制，避免了安装人员在安装时误碰下压开关后，撞针撞击雷管引爆爆炸物而造成安装人员伤亡的现象发生，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种引信压发设备，包括外壳、安全机构和压发机构；

3、外壳：其左侧内壁固定连接有雷管，外壳的底壁固定连接有爆炸物，雷管与爆炸物配合安装；

4、安全机构：其设置于外壳的前端外表面；

5、压发机构：其包括撞针、弹簧一和安装筒，所述安装筒固定连接于雷管的左端与外壳的右侧内壁之间，撞针滑动连接于安装筒的内部，弹簧一设置于安装筒的右侧内壁与撞针之间，通过安全栓拔出需要多个步骤进行，保证了安全栓的牢固性，避免了安全栓拔出方式较为简易而造成安全栓出现误脱离的现象发生，通过两个下压开关对撞针进行双重限制，避免了安装人员在安装时误碰下压开关后，撞针撞击雷管引爆爆炸物而造成安装人员伤亡的现象发生。

6、进一步的，所述安全机构包括安全栓和固定块，所述固定块固定连接于外壳的前端外表面，安全栓的外表面滑动连接于固定块的中部，安全栓的后端与撞针和安装筒中部的避让口插接，安全栓的拔出与插接。

7、进一步的，所述安全机构还包括定位槽、圆形导向槽和锁止槽，所述定位槽开设于固定块的前端，圆形导向槽开设于定位槽的后端，锁止槽开设于圆形导向槽的后端，安全栓的拔出方式。

8、进一步的，所述安全机构还包括花键，所述花键固定连接于安全栓的外表面，花键与定位槽、圆形导向槽和锁止槽配合安装，安全栓的固定。

9、进一步的，所述安全机构还包括旋钮，所述旋钮固定连接于安全栓的前端，旋钮的外表面设置有防滑槽，便于安全栓拔出。

10、进一步的，所述压发机构还包括卡接孔、下压开关、安装块和定位柱，所述下压开关的上端均与外壳的上端滑动连接，两个下压开关的中部均设置有滑孔，滑孔与安装筒的外表面上下滑动连接，卡接孔分别开设于撞针的中部，下压开关底壁上的限位柱均通过安装筒外表面的避让槽与卡接孔卡接，安装块固定连接于外壳的底壁，安装块的内部分别固定连接有定位柱，定位柱分别与上下相邻的下压开关的底端滑动连接，撞针的限制。

11、进一步的，所述压发机构还包括弹簧二，所述弹簧二均设置于下压开关的底端与安装块的底壁之间，定位柱的外表面均活动套设有弹簧二，下压开关的自动复位。

12、与现有技术相比，本实用新型的有益效果是：本引信压发设备，具有以下好处：

13、1、通过将拔动旋钮，带动安全栓向外移动，同时花键脱离锁止槽进入圆形导向槽，随后旋转旋钮，带动安全栓同步旋转，花键在圆形导向槽内同步旋转，随后当花键与定位槽相对应时，拔动旋钮，带动安全栓的后端脱离撞针和安装筒，此时引信进入待触发状态，通过安全栓拔出需要多个步骤进行，保证了安全栓的牢固性，避免了安全栓拔出方式较为简易而造成安全栓出现误脱离的现象发生。

14、2、人员在安装时，误碰单一的下压开关后，通过下压开关下压，单一限位柱脱离卡接孔，弹簧二受到压缩，另一个下压开关对撞针限制，撞针停止不动，松开下压开关，在弹簧二的作用下，下压开关自动复位，限位柱进入卡接孔，继续对撞针进行限制，只有当两个下压开关同步受到压力时，下压开关同步下移，带动下压开关底壁上的限位柱同步下移，限位柱脱离卡接孔，此时，在弹簧一的作用下，撞针快速沿安装筒向雷管撞击，引爆雷管，通过雷管快速对爆炸物进行引爆，通过两个下压开关对撞针进行双重限制，避免了安装人员在安装时误碰下压开关后，撞针撞击雷管引爆爆炸物而造成安装人员伤亡的现象发生。

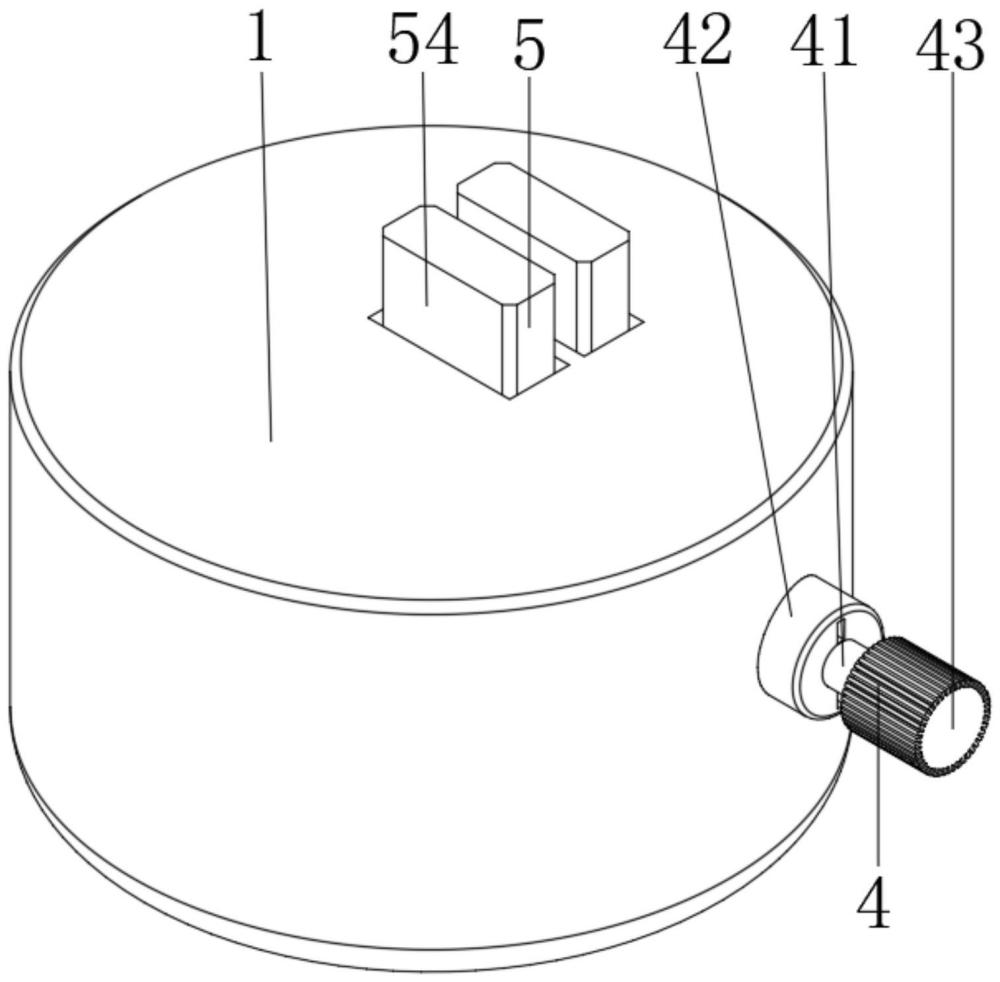

1.一种引信压发设备，其特征在于：包括外壳(1)、安全机构(4)和压发机构(5)；

2.根据权利要求1所述的一种引信压发设备，其特征在于：所述安全机构(4)包括安全栓(41)和固定块(42)，所述固定块(42)固定连接于外壳(1)的前端外表面，安全栓(41)的外表面滑动连接于固定块(42)的中部，安全栓(41)的后端与撞针(51)和安装筒(58)中部的避让口插接。

3.根据权利要求2所述的一种引信压发设备，其特征在于：所述安全机构(4)还包括定位槽(44)、圆形导向槽(45)和锁止槽(46)，所述定位槽(44)开设于固定块(42)的前端，圆形导向槽(45)开设于定位槽(44)的后端，锁止槽(46)开设于圆形导向槽(45)的后端。

4.根据权利要求3所述的一种引信压发设备，其特征在于：所述安全机构(4)还包括花键(47)，所述花键(47)固定连接于安全栓(41)的外表面，花键(47)与定位槽(44)、圆形导向槽(45)和锁止槽(46)配合安装。

5.根据权利要求1所述的一种引信压发设备，其特征在于：所述安全机构(4)还包括旋钮(43)，所述旋钮(43)固定连接于安全栓(41)的前端，旋钮(43)的外表面设置有防滑槽。

6.根据权利要求1所述的一种引信压发设备，其特征在于：所述压发机构(5)还包括卡接孔(53)、下压开关(54)、安装块(55)和定位柱(57)，所述下压开关(54)的上端均与外壳1()的上端滑动连接，两个下压开关(54)的中部均设置有滑孔，滑孔与安装筒(58)的外表面上下滑动连接，卡接孔(53)分别开设于撞针(51)的中部，下压开关(54)底壁上的限位柱均通过安装筒(58)外表面的避让槽与卡接孔(53)卡接，安装块(55)固定连接于外壳(1)的底壁，安装块(55)的内部分别固定连接有定位柱(57)，定位柱(57)分别与上下相邻的下压开关(54)的底端滑动连接。

7.根据权利要求6所述的一种引信压发设备，其特征在于：所述压发机构(5)还包括弹簧二(56)，所述弹簧二(56)均设置于下压开关(54)的底端与安装块(55)的底壁之间，定位柱(57)的外表面均活动套设有弹簧二(56)。
