环保鞭炮的制作方法

本技术涉及环保鞭炮，尤其涉及一种环保鞭炮。

背景技术：

1、传统鞭炮燃放会产生有毒气体和大量的烟雾，对空气有污染，而且容易引发火灾。专利号为：“cn207941197u”，专利名称为：“一种气球鞭炮”的一件实用新型专利，其包括充气机构、引爆器以及成串设置的多个气球；充气机构包括主管和设置于主管上的多个支管，支管与主管连通；气球与支管一一对应，且气球与相应的支管连通；主管和支管均设置有用于控制管路通闭的控制阀，引爆器按气球的引爆顺序依次与相应的气球连接。

2、但是，上述气球鞭炮在针对某些使用情况中仍存在一定的使用弊端：一方面，上述气球鞭炮只是简单通过控制阀控制相应管路的通闭，从而控制引爆器使气球按相应的顺序放出声响，整体电路结构较为复杂，而且控制阀的反应灵敏度有待提高。另一方面，上述气球鞭炮在充气时只能充一种气体，当需要充多种气源时并不方便，实用性较差。因此，提出针对性解决上述缺陷的环保鞭炮。

技术实现思路

1、本实用新型克服了现有技术的不足，提供一种环保鞭炮。

2、为达到上述目的，本实用新型采用的技术方案为：一种环保鞭炮，包括：气球以及设置在所述气球一侧的充气嘴和点火嘴，所述充气嘴位置处设置充气塞，所述充气塞包括：进气筒以及设置在所述进气筒内壁的装配板和固定架，所述装配板中间部设置通气孔，所述固定架一侧设置导向杆，所述导向杆上滑动设置活塞球，所述活塞球与所述通气孔相互配合，所述固定架一侧设置复位弹簧，所述复位弹簧连接所述活塞球。所述点火嘴位置处设置引爆装置，所述引爆装置包括点火塞以及设置在所述点火塞轴线位置处的点火枪，所述点火枪内部设置具备高频脉冲的直流电源，所述直流电源连接条件开关。

3、本实用新型一个较佳实施例中，所述点火塞位置处设置环形凹槽，所述环形凹槽外周侧面设置环形抵块，所述环形抵块通过支撑弹簧连接所述环形凹槽侧面。

4、本实用新型一个较佳实施例中，所述活塞球外周侧面设置辅助挡板，所述辅助挡板侧面与所述装配板侧面相互配合。

5、本实用新型一个较佳实施例中，所述装配板另一侧设置支撑架，所述支撑架连接所述导向杆一端。

6、本实用新型一个较佳实施例中，所述充气塞前端以及所述点火塞前端均设置为锥体状。

7、本实用新型一个较佳实施例中，所述气球内填充彩纸屑。

8、本实用新型一个较佳实施例中，所述充气塞周向侧面设置弧形槽，所述弧形槽与充气嘴端部相互配合。

9、本实用新型解决了背景技术中存在的缺陷，本实用新型具备以下有益效果：

10、（1）本实用新型通过带高频脉冲的直流电源，作用于条件开关电源端，条件开关接收到启动信号之后，经延时后导通条件开关，由高频脉冲的直流电源推动点火枪，对气球进行引爆，同时向下一级条件开关延时接口，实现顺序有节奏引爆，整体电路简单易实现，而且通过延时点火，气球引爆节奏更容易把控。

11、（2）本实用新型通过在进气筒内部设置的通气孔和活塞球相互配合，在充气时，活塞球在气体压力下离开通气孔，进气筒处于连通状态，每次充完一种气体之后，由于气球内部气压大于大气压强以及复位弹簧的顶持作用，活塞球能够自动封堵通气孔，从而方便替换气源进行充气，实用性更好。

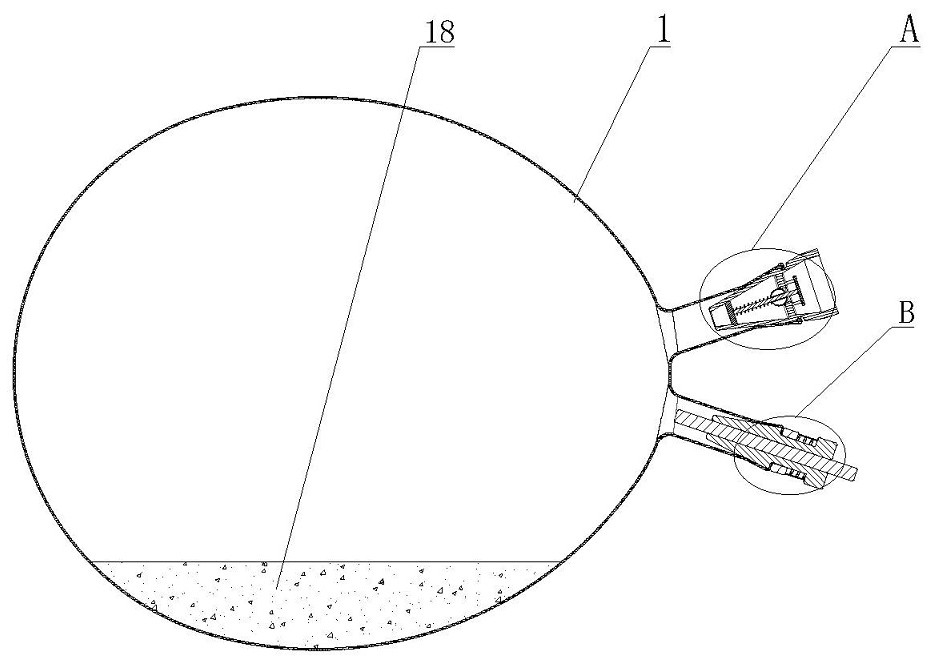

1.环保鞭炮，包括：气球（1）以及设置在所述气球（1）一侧的充气嘴（2）和点火嘴（3），其特征在于，所述充气嘴（2）位置处设置充气塞，所述充气塞包括：进气筒（4）以及设置在所述进气筒（4）内壁的装配板（5）和固定架（6），所述装配板（5）中间部设置通气孔（7），所述固定架（6）一侧设置导向杆（8），所述导向杆（8）上滑动设置活塞球（9），所述活塞球（9）与所述通气孔（7）相互配合，所述固定架（6）一侧设置复位弹簧（10），所述复位弹簧（10）连接所述活塞球（9）；

2.根据权利要求1所述的环保鞭炮，其特征在于：所述点火塞（11）位置处设置环形凹槽（13），所述环形凹槽（13）外周侧面设置环形抵块（14），所述环形抵块（14）通过支撑弹簧（15）连接所述环形凹槽（13）侧面。

3.根据权利要求1所述的环保鞭炮，其特征在于：所述活塞球（9）外周侧面设置辅助挡板（16），所述辅助挡板（16）侧面与所述装配板（5）侧面相互配合。

4.根据权利要求1所述的环保鞭炮，其特征在于：所述装配板（5）另一侧设置支撑架（17），所述支撑架（17）连接所述导向杆（8）一端。

5.根据权利要求1所述的环保鞭炮，其特征在于：所述充气塞前端以及所述点火塞（11）前端均设置为锥体状。

6.根据权利要求1所述的环保鞭炮，其特征在于：所述气球内填充彩纸屑（18）。

7.根据权利要求1所述的环保鞭炮，其特征在于：所述充气塞周向侧面设置弧形槽（19），所述弧形槽（19）与充气嘴（2）端部相互配合。
