直流母线调压方法、UPS系统及计算机可读存储介质与流程

本申请属于电力电子，尤其涉及一种直流母线调压方法、ups系统及计算机可读存储介质。

背景技术：

1、目前，不间断电源(uninterruptible power supply；ups)常用于对输出端负载进行稳定、不间断的供电，确保电网市电异常时可替代市电不间断供应电力，保障客户用电的可靠性，减少电网故障带来的损失。

2、现有传统技术中ups系统整体效率提升最直接的方案是依靠对功率器件进行优化选型，结合功率拓扑的实际损耗分布，有针对性地优化功率器件来降低功率损耗、改善系统运行效率。对于电路拓扑简单的ups系统而言，这种改进思路便捷有效。但是，针对于电路拓扑结构较为复杂的ups系统来说，单纯通过功率器件的优化选型而提升ups系统效率，会导致整机造价成本大幅增加。此外，不同应用场合对ups系统的效率要求也不尽相同，由于功率器件的更替，ups系统的其他性能指标可能会受到较大影响，需要设计优化过程中不断测试改进，带来一定的复杂性。

技术实现思路

1、本申请的目的在于提供一种直流母线调压方法、ups系统及计算机可读存储介质，旨在解决传统的ups系统存在的优化方案成本较高的问题。

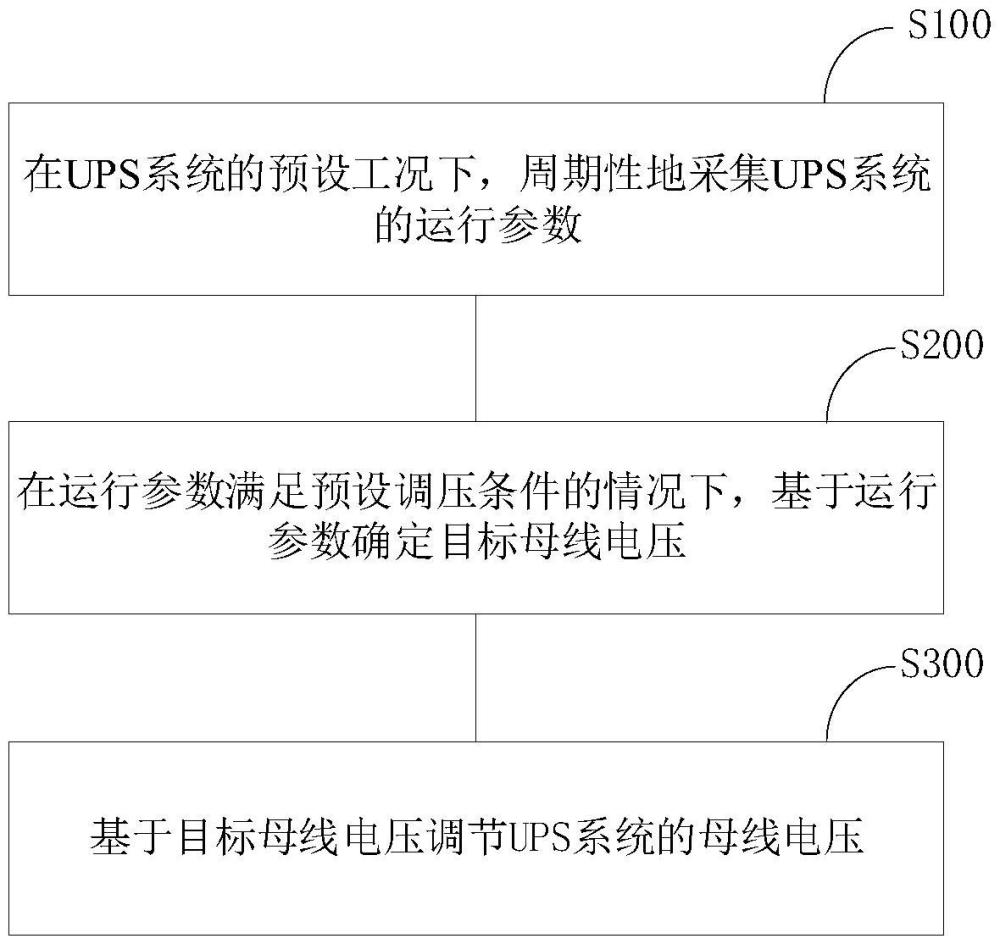

2、本申请实施例的第一方面提供了一种直流母线调压方法，所述直流母线调压方法应用于ups系统，所述直流母线调压方法包括：在所述ups系统的预设工况下，周期性地采集所述ups系统的运行参数；在所述运行参数满足预设调压条件的情况下，基于所述运行参数确定目标母线电压；基于所述目标母线电压调节所述ups系统的母线电压。

3、其中一实施例中，所述在所述运行参数满足预设调压条件的情况下，基于所述运行参数确定目标母线电压，包括：在所述运行参数满足预设调压条件时，累计满足次数加1；在累计的所述满足次数大于或等于预设次数时，基于所述运行参数确定目标母线电压。

4、其中一实施例中，所述运行参数包括输入电压；所述预设调压条件包括：所述输入电压在预设电压范围内。

5、其中一实施例中，所述运行参数包括输出负载率；所述预设调压条件包括：所述输出负载率在预设输出负载率范围内。

6、其中一实施例中，所述运行参数包括三相输出负载率；所述预设调压条件包括：所述三相输出负载率中各单相负载率之间的极差低于预设极差。

7、其中一实施例中，所述运行参数包括输出功率因素；所述预设调压条件包括：所述输出功率因素在预设输出功率因素范围内。

8、其中一实施例中，所述预设工况包括母线电压给定值小于预设母线电压和所述ups系统处于非电池充放电工作模式。

9、其中一实施例中，所述ups系统包括整流器和逆变器，所述整流器输入端接入输入电压，所述整流器的输出端通过直流母线与所述逆变器的直流侧连接，所述逆变器的交流侧用于连接负载；所述基于所述目标母线电压调节所述ups系统的母线电压，包括：获取直流母线电压以及所述整流器的电感电流；基于所述目标母线电压、所述直流母线电压以及所述整流器的电感电流通过控制环路生成驱动信号，所述驱动信号用于驱动所述整流器调节所述ups系统的母线电压。

10、本申请实施例的第二方面提供了一种ups系统，所述ups系统包括整流器、逆变器、控制器以及存储在所述控制器中并可在所述控制器上运行的计算机程序，所述整流器输入端接入输入电压，所述整流器的输出端通过直流母线与所述逆变器的直流侧连接，所述逆变器的交流侧用于连接负载，所述整流器还与所述控制器连接，所述控制器执行所述计算机程序时实现如上述的直流母线调压方法的步骤。

11、本申请实施例的第三方面提供了一种计算机可读存储介质，该计算机可读存储介质存储有计算机程序，该计算机程序被控制器执行时可实现如上述的直流母线调压方法的步骤。

12、本申请实施例与现有技术相比存在的有益效果是：通过基于ups系统的运行参数自动调节ups系统的母线电压，无需过多人为干预，保障ups系统能够在相应工况高效运行，能够减少单纯利用器件优化更替进行运行效率改善时带来的成本问题，以及减小ups系统改动点及器件更替后的复杂性，同时还需确保ups系统整体性能不受母线自动调压逻辑影响，保障ups系统能够正常稳定运行。

1.一种直流母线调压方法，其特征在于，所述直流母线调压方法应用于ups系统，所述直流母线调压方法包括：

2.如权利要求1所述的直流母线调压方法，其特征在于，所述在所述运行参数满足预设调压条件的情况下，基于所述运行参数确定目标母线电压，包括：

3.如权利要求2所述的直流母线调压方法，其特征在于，所述运行参数包括输入电压；

4.如权利要求2所述的直流母线调压方法，其特征在于，所述运行参数包括输出负载率；

5.如权利要求2所述的直流母线调压方法，其特征在于，所述运行参数包括三相输出负载率；

6.如权利要求2所述的直流母线调压方法，其特征在于，所述运行参数包括输出功率因素；

7.如权利要求1至6任一项所述的直流母线调压方法，其特征在于，所述预设工况包括母线电压给定值小于预设母线电压和所述ups系统处于非电池充放电工作模式。

8.如权利要求1至6任一项所述的直流母线调压方法，其特征在于，所述ups系统包括整流器和逆变器，所述整流器输入端接入输入电压，所述整流器的输出端通过直流母线与所述逆变器的直流侧连接，所述逆变器的交流侧用于连接负载；所述基于所述目标母线电压调节所述ups系统的母线电压，包括：

9.一种ups系统，其特征在于，所述ups系统包括整流器、逆变器、控制器以及存储在所述控制器中并可在所述控制器上运行的计算机程序，所述整流器输入端接入输入电压，所述整流器的输出端通过直流母线与所述逆变器的直流侧连接，所述逆变器的交流侧用于连接负载，所述整流器还与所述控制器连接，所述控制器执行所述计算机程序时实现如权利要求1至8任一项所述直流母线调压方法的步骤。

10.一种计算机可读存储介质，其特征在于，该计算机可读存储介质存储有计算机程序，该计算机程序被控制器执行时可实现如权利要求1至8任一项所述直流母线调压方法的步骤。
