一种光伏组件用辅助测试夹具的制作方法

本技术涉及光伏组件，具体涉及一种光伏组件用辅助测试夹具。

背景技术：

1、在测试双玻光伏组件的功率时，现有的iv测试设备(即测试光伏组件的电流-电压特性曲线(简称iv曲线)的设备)通常是采用上打光或者侧打光的方式进行测试。如图1所示，由于双玻光伏组件的接线盒23通常是设置在光伏组件2背面的汇流条部位(即汇流区)，所以在测试双玻光伏组件的背面功率时，经常会出现接线盒23的引线231遮挡光伏组件2的电池片24的情况。而光伏组件2的电池片24一旦受到遮挡，就会缩小电池片24背面的吸光面积，会导致电池片24背面所测得的输出电压偏小，影响电池片24背面的输出功率。故而，在测试双玻光伏组件的功率时，通常会因为光伏组件2背面有接线盒23的引线231对电池片24背面的遮挡，而导致部分电池片24的实测功率会低于实际功率，进而影响对光伏组件2双面率及其他因素的判断。

2、而且，而现有技术中，为了避免接线盒23的引线231发生遮挡光伏组件2的电池片24的情况，在测试双玻光伏组件背面的功率时，通常会将引线231使用如透明胶带等方式来固定在光伏组件2背面的汇流条部位，从而减少引线231的遮挡。然而，因为引线231本身的设计及材质等原因，导致接线盒23的引线231通常处于弯曲形变状态，同时引线231在发生形变后也难以恢复成直线状态。所以，现有使用如透明胶带的固定方式的实际效果并不理想，尤其当透明胶带固定不牢固或引线231较长时，还是会因引线231的弯曲形变而带来部分遮挡，影响测试的准确性；同时如果引线231过长，其固定难度也会大大增加，需要花费较长的时间来固定引线231，既花费了人力、物力，又浪费来时间，增加测试的时间成本，影响测试效率。此外，胶带长时间固定在光伏组件2的背面，还容易留下胶印，难以清理，影响光伏组件2的外观。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种光伏组件用辅助测试夹具，通过辅助测试夹具的辅助作用，不仅能提高光伏组件背面功率的测试效率，还能确保光伏组件背面功率的准确性，可重复使用，进而能降低测试成本。

2、基于此，本实用新型公开了一种光伏组件用辅助测试夹具，所述光伏组件的侧边封装有边框，光伏组件的背面安装有接线盒，且接线盒的一端连接有引线；

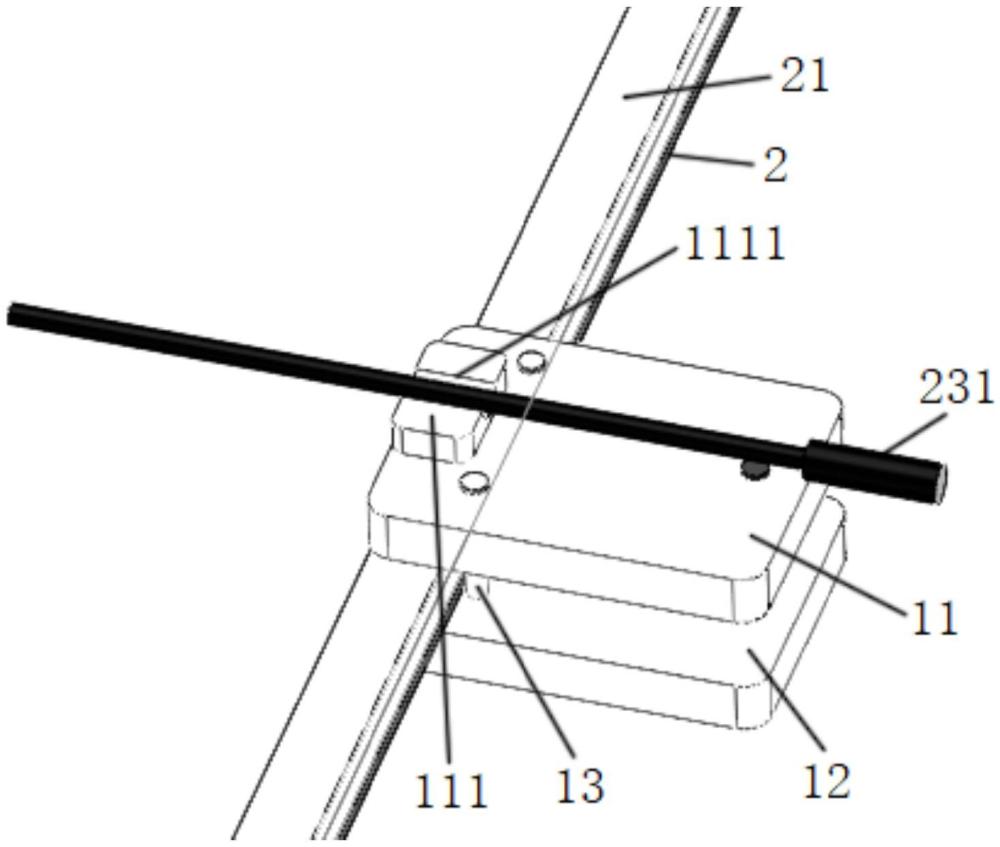

3、所述辅助测试夹具，包括：连接柱，所述连接柱的上端部和下端部分别安装有上压板和下压板，所述上压板和下压板分别夹于边框的顶面和底面，以将辅助测试夹具固定于所述边框上；所述上压板还设有用于固定所述引线、并将引线引出至光伏组件外的夹持件。

4、优选地，所述夹持件设有用于卡紧所述引线的卡槽。

5、进一步优选地，所述卡槽的开口宽度小于所述引线的当量直径，以使引线牢固固定于所述卡槽内。

6、进一步优选地，所述卡槽为上窄下宽的梯形结构，或者为开口向上的c字形结构。

7、优选地，所述辅助测试夹具的材质为哑光材料，或者所述辅助测试夹具的外表面设有哑光材料层。

8、优选地，所述上压板和/或下压板可拆卸安装于所述连接柱上，以使上压板和/或下压板能沿连接柱进行上下调节。

9、进一步优选地，所述上压板和/或下压板螺纹连接于所述连接柱上，所述连接柱的上端部和/或下端部设有螺纹结构，且连接柱的上端部和/或下端部设有与所述螺纹结构相匹配的螺母，以使连接柱通过螺纹结构与螺母进行螺纹连接。

10、进一步优选地，所述连接柱的整体高度h为40-50mm，连接柱的供上压板和/或下压板上下调节的区域的高度h小于25mm。

11、优选地，所述上压板的内端部和下压板的内端部分别夹于边框的顶面和底面；所述夹持件设于所述上压板的内端部，所述上压板的外端部承载引线、并将引线引出至光伏组件的外侧。

12、进一步优选地，所述下压板的长度小于上压板的长度。

13、与现有技术相比，本实用新型至少包括以下有益效果：

14、实际操作中，仅需通过上压板与下压板将辅助测试夹具固定安装在光伏组件的边框上，然后将引线固定于夹持件，即可进行光伏组件背面的功率测试；该辅助测试夹具的结构简单、操作方便。而且，该辅助测试夹具通过上压板、下压板及夹持件的配合，能够将接线盒的引线牢固固定住、并引出至光伏组件外，以有效避免引线遮挡光伏组件的电池片的光线，进而提升光伏组件的背面功率测试的准确性。同时，由于该辅助测试夹具对引线有固定和限制作用，从而可以避免在测试过程中因引线接线头的暴力拆接而对光伏组件背面的封装玻璃造成损耗。采用该辅助测试夹具来固定引线，相比现有用透明胶带固定引线的方式，也更省时、省力，故而能节约测试的时间成本，提升测试效率；该辅助测试夹具不会像胶带一样留下胶印，故而无需清理，不会影响光伏组件的外观，还能重复使用，降低测试成本。

1.一种光伏组件用辅助测试夹具，所述光伏组件的侧边封装有边框，光伏组件的背面安装有接线盒，且接线盒的一端连接有引线；其特征在于，

2.根据权利要求1所述的一种光伏组件用辅助测试夹具，其特征在于，所述夹持件设有用于卡紧所述引线的卡槽。

3.根据权利要求2所述的一种光伏组件用辅助测试夹具，其特征在于，所述卡槽的开口宽度小于所述引线的当量直径，以使引线牢固固定于所述卡槽内。

4.根据权利要求2或3所述的一种光伏组件用辅助测试夹具，其特征在于，所述卡槽为上窄下宽的梯形结构，或者为开口向上的c字形结构。

5.根据权利要求1所述的一种光伏组件用辅助测试夹具，其特征在于，所述辅助测试夹具的材质为哑光材料，或者所述辅助测试夹具的外表面设有哑光材料层。

6.根据权利要求1所述的一种光伏组件用辅助测试夹具，其特征在于，所述上压板和/或下压板可拆卸安装于所述连接柱上，以使上压板和/或下压板能沿连接柱进行上下调节。

7.根据权利要求1或6所述的一种光伏组件用辅助测试夹具，其特征在于，所述上压板和/或下压板螺纹连接于所述连接柱上，所述连接柱的上端部和/或下端部设有螺纹结构，且连接柱的上端部和/或下端部设有与所述螺纹结构相匹配的螺母，以使连接柱通过螺纹结构与螺母进行螺纹连接。

8.根据权利要求6所述的一种光伏组件用辅助测试夹具，其特征在于，所述连接柱的整体高度h为40-50mm，连接柱的供上压板和/或下压板上下调节的区域的高度h小于25mm。

9.根据权利要求1所述的一种光伏组件用辅助测试夹具，其特征在于，所述上压板的内端部和下压板的内端部分别夹于边框的顶面和底面；所述夹持件设于所述上压板的内端部，所述上压板的外端部承载引线、并将引线引出至光伏组件的外侧。

10.根据权利要求9所述的一种光伏组件用辅助测试夹具，其特征在于，所述下压板的长度小于上压板的长度。
