一种电缆固定装置的制作方法

本技术涉及电缆辅助工具，尤其是涉及一种电缆固定装置。

背景技术：

1、电缆固定装置用于电缆敷设、安装后固定电缆，防止因自重或其他外力影响，从而导致电缆的移动，解决了电缆摆放不整齐、出现交叉排列、涡流耗损等问题，在电缆出现故障时能够快速准确找出问题电缆，及时解决问题，节省电力抢修时间。广泛适用于铁路、公路、桥梁、楼宇分支电缆、耐火电缆、阻燃电缆、隧道电缆、矿用电缆、风能电缆、输配电高低压电缆及布线等的固定。

2、现有专利号为cn209730667u专利名为一种电缆固定装置中，包括半弧形上夹板、半弧形下夹板、上连接部、下连接部和锁紧机构，进行了装置的简化，同时提高安全性与灵活性，但该技术存在以下缺陷：其锁紧机构中采用弹簧，长时间的使用会使弹簧的弹性发生改变，影响锁紧的效果，且该装置用途单一。

技术实现思路

1、本实用新型的目的是提供一种电缆固定装置，具有结构简单、适用范围广、固定效果好的优点，且该装置采用玻璃钢材质，具有不导电、性能好、可设计性好的优点。

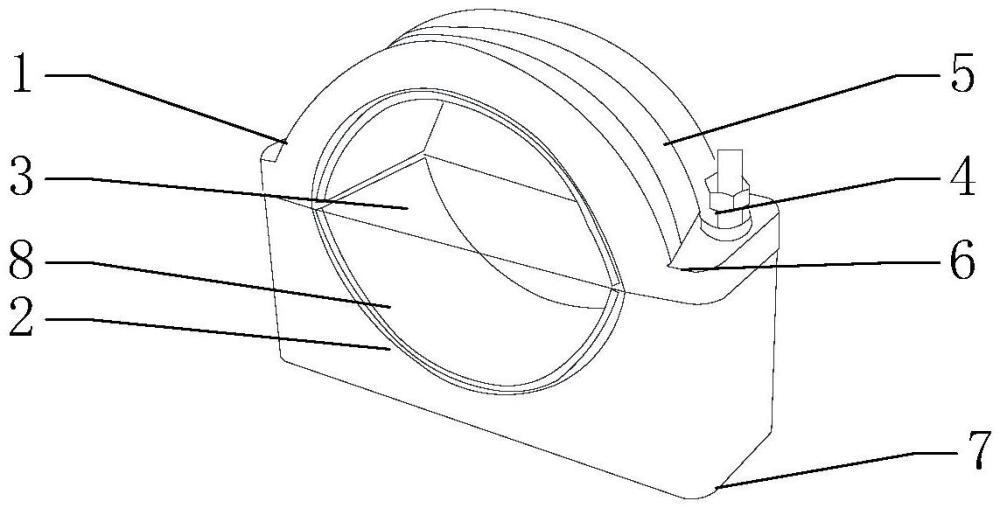

2、为实现上述目的，本实用新型提供了一种电缆固定装置，包括上固定座、下固定座和限位板，所述限位板设置在所述上固定座和所述下固定座之间，所述上固定座和所述下固定座对应连接，所述上固定座和所述下固定座之间通过紧固螺栓相连，所述上固定座和所述下固定座的中间段均为半圆形结构，所述上固定座的两端均设有连接部，所述下固定座的两端均设有连接平台。

3、优选的，所述上固定座的顶端设有多个弧状沟槽，外侧的圆弧直径大于内侧圆弧直径。

4、优选的，所述下固定座的底部设有底座，所述下固定座的四个端部均设有弧形转角。

5、优选的，所述上固定座和所述下固定座的半圆形结构的直径相同。

6、优选的，所述上固定座和所述下固定座之间形成空腔，所述上固定座和所述下固定座的半圆形结构内部均设有突起，所述上固定座和所述下固定座的半圆形结构内部均设有绝缘橡胶层。

7、优选的，所述连接平台和所述连接部上设有通孔，所述紧固螺栓固定在所述连接平台和所述连接部上。

8、优选的，所述限位板设置在所述空腔内，所述限位板的两端均设有通孔，所述限位板的两端均固定在所述紧固螺栓上。

9、因此，本实用新型采用上述结构的一种电缆固定装置，具有结构简单、适用范围广、固定效果好的优点，且该装置采用玻璃钢材质，具有不导电、性能好、可设计性好的优点。

10、下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

1.一种电缆固定装置，其特征在于：包括上固定座、下固定座和限位板，所述限位板设置在所述上固定座和所述下固定座之间，所述上固定座和所述下固定座对应连接，所述上固定座和所述下固定座之间通过紧固螺栓相连，所述上固定座和所述下固定座的中间段均为半圆形结构，所述上固定座的两端均设有连接部，所述下固定座的两端均设有连接平台；

2.根据权利要求1所述的一种电缆固定装置，其特征在于：所述上固定座和所述下固定座的半圆形结构的直径相同。

3.根据权利要求1所述的一种电缆固定装置，其特征在于：所述连接平台和所述连接部上均设有安装孔，所述紧固螺栓固定在所述连接平台和所述连接部上。

4.根据权利要求1所述的一种电缆固定装置，其特征在于：所述限位板设置在所述空腔内，所述限位板的两端均设有通孔，所述限位板的两端均固定在所述紧固螺栓上。
