一种吸音棉双层压覆工装的制作方法

本技术涉及吸音棉双层压覆，具体为一种吸音棉双层压覆工装。

背景技术：

1、吸音棉是一种人造无机纤维。采用石英砂、石灰石、白云石等天然矿石为主要原料，配合一些纯碱、硼砂等化工原料熔成玻璃。在融化状态下，借助外力吹制式甩成絮状细纤维，纤维和纤维之间为立体交叉，互相缠绕在一起，呈现出许多细小的间隙。在日常使用时，常常需要双层吸音棉，但是目前的双层吸音棉需要工人手工压覆，压覆效果较差，且工作效率低。

技术实现思路

1、本实用新型的目的在于提供一种吸音棉双层压覆工装，通过设置第一导料辊与第二导料辊方便吸音棉进料，减少人工操作提高工作效率，通过设置涂胶组件，方便对吸音棉的两层上胶，通过设置固定组件使得吸音棉的胶水固化，方便吸音棉相互粘连，通过设置压紧组件使得吸音棉压覆的更加稳固。而且全程机械化作业，减少人工操作提高了工作效率，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种吸音棉双层压覆工装，包括工作台，所述工作台的一侧顶部安装有第一导料辊，所述工作台底部且与第一导料辊在同一平面安装有第二导料辊，所述工作台中部靠近第一导料辊一侧安装有涂胶组件，所述涂胶组件远离第一导料辊一侧安装有固定组件，所述固定组件远离涂胶组件一侧安装有压紧组件，所述工作台远离第一导料辊一端安装有传动辊。

3、进一步的，所述涂胶组件包括涂胶辊，所述涂胶辊中部安装有轴孔，所述轴孔外部的涂胶辊开设有涂胶腔，所述轴孔中部嵌套连接有转动电机。

4、进一步的，所述涂胶辊的涂胶腔外部开设有出胶孔，所述出胶孔设置有多组，所述涂胶辊外部安装有涂胶毛刷。

5、进一步的，所述固定组件包括支撑架，所述支撑架底部安装有灯罩，所述灯罩呈梯形，所述灯罩中部安装有紫外线灯，所述支撑架的一侧安装有加热组件。

6、进一步的，所述加热组件包括第一加热固定块，所述第一加热固定块固定安装在支撑架顶部一侧，所述第一加热固定架两侧开设有固定槽。

7、进一步的，所述固定槽内部嵌套连接有运动杆，所述运动杆外部嵌套连接有压缩弹簧，所述运动杆底部固定连接有第二加热固定块。

8、进一步的，所述第一加热固定块与第二加热固定块相对应，且所述第一加热固定块与第二加热固定块对应位置固定安装有加热片。

9、进一步的，所述压紧组件包括安装座，所述安装座安装在第一加热固定块远离紫外线灯的一侧，所述安装座内部嵌套安装有螺丝杆，所述螺丝杆顶部固定安装有调节把手。

10、进一步的，所述螺丝杆嵌套连接有运动块，所述运动块远离安装座一侧固定连接有安装壳，所述安装壳左右均两侧开设有导向槽，所述导向槽顶部固定安装有调节弹簧。

11、进一步的，所述调节弹簧的另一端连接有压紧块，所述压紧块之间连接有压紧轮，所述压紧轮底部安装有压紧辊。

12、与现有技术相比，本实用新型的有益效果是：

13、通过设置第一导料辊与第二导料辊方便吸音棉进料，减少人工操作提高工作效率，通过设置涂胶组件，方便对吸音棉的两层上胶，通过设置固定组件使得吸音棉的胶水固化，方便吸音棉相互粘连，再通过设置压紧组件使得吸音棉压覆的更加稳固。通过设置传动辊有效的将吸音棉收集起来，且全程机械化作业，减少人工操作提高了工作效率。

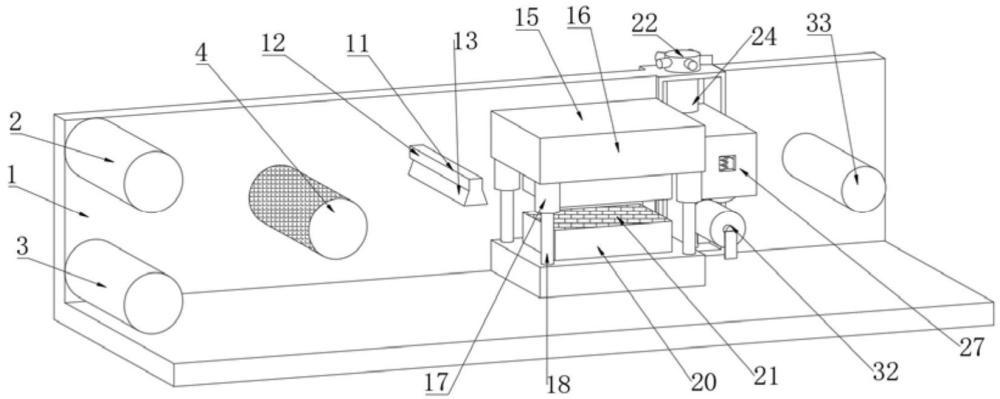

1.一种吸音棉双层压覆工装，包括工作台(1)，其特征在于：所述工作台(1)的一侧顶部安装有第一导料辊(2)，所述工作台(1)底部且与第一导料辊(2)在同一平面安装有第二导料辊(3)，所述工作台(1)中部靠近第一导料辊(2)一侧安装有涂胶组件(4)，所述涂胶组件(4)远离第一导料辊(2)一侧安装有固定组件(11)，所述固定组件(11)远离涂胶组件(4)一侧安装有压紧组件(22)，所述工作台(1)远离第一导料辊(2)一端安装有传动辊(33)。

2.根据权利要求1所述的一种吸音棉双层压覆工装，其特征在于：所述涂胶组件(4)包括涂胶辊(5)，所述涂胶辊(5)中部安装有轴孔(6)，所述轴孔(6)外部的涂胶辊(5)开设有涂胶腔(7)，所述轴孔(6)中部嵌套连接有转动电机(8)。

3.根据权利要求2所述的一种吸音棉双层压覆工装，其特征在于：所述涂胶辊(5)的涂胶腔(7)外部开设有出胶孔(9)，所述出胶孔(9)设置有多组，所述涂胶辊(5)外部安装有涂胶毛刷(10)。

4.根据权利要求1所述的一种吸音棉双层压覆工装，其特征在于：所述固定组件(11)包括支撑架(12)，所述支撑架(12)底部安装有灯罩(13)，所述灯罩(13)呈梯形，所述灯罩(13)中部安装有紫外线灯(14)，所述支撑架(12)的一侧安装有加热组件(15)。

5.根据权利要求4所述的一种吸音棉双层压覆工装，其特征在于：所述加热组件(15)包括第一加热固定块(16)和第一加热固定架，所述第一加热固定块(16)固定安装在支撑架(12)顶部一侧，所述第一加热固定架两侧开设有固定槽(17)。

6.根据权利要求5所述的一种吸音棉双层压覆工装，其特征在于：所述固定槽(17)内部嵌套连接有运动杆(18)，所述运动杆(18)外部嵌套连接有压缩弹簧(19)，所述运动杆(18)底部固定连接有第二加热固定块(20)。

7.根据权利要求5所述的一种吸音棉双层压覆工装，其特征在于：所述第一加热固定块(16)与第二加热固定块(20)相对应，且所述第一加热固定块(16)与第二加热固定块(20)对应位置固定安装有加热片(21)。

8.根据权利要求1所述的一种吸音棉双层压覆工装，其特征在于：所述压紧组件(22)包括安装座(23)，所述安装座(23)安装在第一加热固定块(16)远离紫外线灯(14)的一侧，所述安装座(23)内部嵌套安装有螺丝杆(24)，所述螺丝杆(24)顶部固定安装有调节把手(25)。

9.根据权利要求8所述的一种吸音棉双层压覆工装，其特征在于：所述螺丝杆(24)嵌套连接有运动块(26)，所述运动块(26)远离安装座(23)一侧固定连接有安装壳(27)，所述安装壳(27)左右均两侧开设有导向槽(28)，所述导向槽(28)顶部固定安装有调节弹簧(29)。

10.根据权利要求9所述的一种吸音棉双层压覆工装，其特征在于：所述调节弹簧(29)的另一端连接有压紧块(30)，所述压紧块(30)之间连接有压紧轮(31)，所述压紧轮(31)底部安装有压紧辊(32)。
