一种沥青混凝土石料筛分装置的制作方法

本技术属于筛分装置，具体涉及一种沥青混凝土石料筛分装置。

背景技术：

1、沥青混凝土俗称沥青砼，人工选配具有一定级配组成的矿料，碎石或轧碎砾石、石屑或砂、矿粉等，与一定比例的路用沥青材料，在严格控制条件下拌制而成的混合料，而选配的矿料需要进行筛分，经常需要用到石料筛分的装置，将石料筛分为不同级别的碎石，以便于后续的加工，目前，一般的振动筛在使用时，通常都是直接将石料投放在筛网上，这样石料就很容易集中在筛网的中间部位，而筛网两侧的石料较少，这样筛网上的筛面就没有得到充分利用，会影响石料的筛分效率，同时石料过于集中会导致筛网的中间部位磨损较快，会降低筛网的使用寿命，实用性较差。

技术实现思路

1、针对以上问题，本实用新型的目的在于：提供一种沥青混凝土石料筛分装置，解决上述背景技术中所提出的问题。

2、为实现以上目的，本实用新型采用的技术方案：一种沥青混凝土石料筛分装置，包括装置本体，所述装置本体上开设有移动槽一、滑槽、筛料槽、出料口一与出料口二，所述装置本体内部设置有电机一、电机二、主动轮与从动轮，所述电机一输出端与移动槽一中所设置的往复丝杆一端相连，所述往复丝杆上设置有移动座，且其外壁螺纹与移动座内壁螺纹相适配，所述移动座远离往复丝杆的另一端与进料斗相连，所述移动座底端设置有滑轮，所述装置本体通过减震弹簧与筛座相连，且减震弹簧的数量为若干，所述筛座位于进料斗下方，所述筛座上开设有出料口三与设置有震动电机。

3、本实用新型的有益效果为：通过本实用新型的进料斗具有移动功能，可便于进料时，能够在水平往复位移过程中，将石料均匀投放在筛座的中部及两侧，避免若石料仅集中于筛座中间部位投放，易会因两侧石料较少，导致筛面没有得到充分利用，从而影响石料的筛分效率与加速筛面中部磨损，降低其使用寿命。

4、为了增加移动座带动进料斗位移的流畅度：

5、作为上述技术方案的进一步改进：所述移动槽一水平开设于装置本体上端一侧，而滑槽则水平位于移动槽一下方，且移动座的底端与滑轮皆位于滑槽中，而滑轮则与滑槽为滑动连接。

6、本改进的有益效果为：通过电机一启动带动往复丝杆进行转动时，移动座能够伴随往复丝杆的转动带动进料斗水平位移，而滑轮与滑槽的滑动连接，则能够增加移动座位移的流畅度。

7、为了便于未筛落的不合格石料进行出料：

8、作为上述技术方案的进一步改进：所述出料口三开设于远离进料斗的筛座另一端，且筛座为由进料斗方向、向出料口三开设方向倾斜设置。

9、本改进的有益效果为：通过筛座为倾斜设置，可便于当震动电机启动后，筛座震动，能够经其上的筛孔对石料进行筛分，而未筛落的不合格石料，则能够顺沿筛座倾斜坡度，向出料口三方向移动，从出料口三中滑落进行出料。

10、为了便于对不合格石料进行输送：

11、作为上述技术方案的进一步改进：所述装置本体下端设置有输送带，而出料口三的出口端则位于输送带上方。

12、本改进的有益效果为：通过输送带的设立，可便于由出料口三下落的不合格石料，在落入至输送带上时，输送带能够将其输送至粉碎装置处进行重新粉碎。

13、为了便于对筛座下落的石料进行承接：

14、作为上述技术方案的进一步改进：所述筛料槽位于筛座下方，且筛料槽与出料口一、出料口二相连通。

15、本改进的有益效果为：通过筛料槽位于筛座下方，能够对筛座筛孔中筛落的合格石料进行承接。

16、为了便于带动转杆转动：

17、作为上述技术方案的进一步改进：所述电机二输出端与主动轮一端相连，主动轮另一端则与转杆一端相连，转杆水平设置于筛料槽下端，且主动轮经由皮带与从动轮相连，而从动轮则同样连接有转杆。

18、本改进的有益效果为：通过电机二启动带动主动轮进行转动，主动轮能够带动与其相连的转杆，以及经由皮带带动与从动轮相连的转杆同步转动。

19、为了便于对石料中所掺杂的碎石与石粉及沙土向下筛落：

20、作为上述技术方案的进一步改进：所述筛料槽的中部两侧皆竖向开设有移动槽二，移动槽二中设置有筛板与压缩弹簧，压缩弹簧与位于移动槽二中的筛板一端相连，且转杆位于筛板下方，转杆两侧皆设置有凸轮。

21、本改进的有益效果为：通过转杆带动凸轮转动后，凸轮在转动下，能够不断将筛板向上顶起，令筛板产生震荡，将其上石料中所掺杂的碎石与石粉及沙土向下筛落。

22、为了便于合格石料与碎石、石粉、沙土的出料：

23、作为上述技术方案的进一步改进：所述出料口一位于筛料槽中部，而出料口二则位于筛料槽底部，且筛板为向出料口一开设方向倾斜状，而筛料槽底壁则为向出料口二开设方向倾斜状。

24、本改进的有益效果为：通过出料口一的设立，可便于筛板上合格石料的出料，通过出料口二的设立，可便于筛落的碎石、石粉、沙土向外出料。

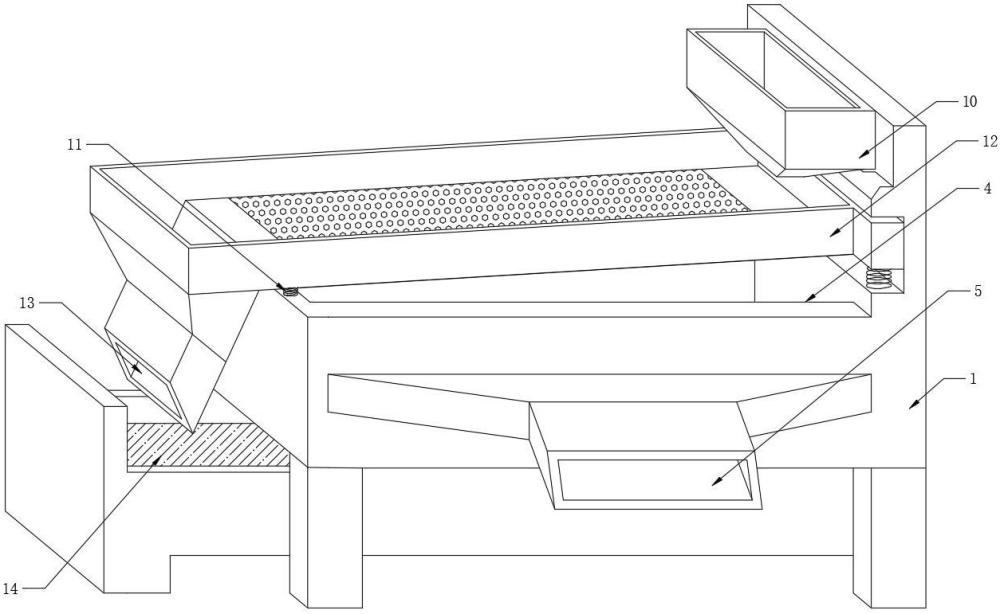

1.一种沥青混凝土石料筛分装置，包括装置本体（1），所述装置本体（1）上开设有移动槽一（2）、滑槽（3）、筛料槽（4）、出料口一（5）与出料口二（6），其特征在于：所述装置本体（1）内部设置有电机一（7）、电机二（21）、主动轮（19）与从动轮，所述电机一（7）输出端与移动槽一（2）中所设置的往复丝杆（8）一端相连，所述往复丝杆（8）上设置有移动座（9），且其外壁螺纹与移动座（9）内壁螺纹相适配，所述移动座（9）远离往复丝杆（8）的另一端与进料斗（10）相连，所述移动座（9）底端设置有滑轮（24），所述装置本体（1）通过减震弹簧（11）与筛座（12）相连，且减震弹簧（11）的数量为若干，所述筛座（12）位于进料斗（10）下方，所述筛座（12）上开设有出料口三（13）与设置有震动电机（23）。

2.根据权利要求1所述的一种沥青混凝土石料筛分装置，其特征在于：所述移动槽一（2）水平开设于装置本体（1）上端一侧，而滑槽（3）则水平位于移动槽一（2）下方，且移动座（9）的底端与滑轮（24）皆位于滑槽（3）中，而滑轮（24）则与滑槽（3）为滑动连接。

3.根据权利要求1所述的一种沥青混凝土石料筛分装置，其特征在于：所述出料口三（13）开设于远离进料斗（10）的筛座（12）另一端，且筛座（12）为由进料斗（10）方向、向出料口三（13）开设方向倾斜设置。

4.根据权利要求1所述的一种沥青混凝土石料筛分装置，其特征在于：所述装置本体（1）下端设置有输送带（14），而出料口三（13）的出口端则位于输送带（14）上方。

5.根据权利要求1所述的一种沥青混凝土石料筛分装置，其特征在于：所述筛料槽（4）位于筛座（12）下方，且筛料槽（4）与出料口一（5）、出料口二（6）相连通。

6.根据权利要求1所述的一种沥青混凝土石料筛分装置，其特征在于：所述电机二（21）输出端与主动轮（19）一端相连，主动轮（19）另一端则与转杆（18）一端相连，转杆（18）水平设置于筛料槽（4）下端，且主动轮（19）经由皮带（20）与从动轮相连，而从动轮则同样连接有转杆（18）。

7.根据权利要求1所述的一种沥青混凝土石料筛分装置，其特征在于：所述筛料槽（4）的中部两侧皆竖向开设有移动槽二（15），移动槽二（15）中设置有筛板（16）与压缩弹簧（17），压缩弹簧（17）与位于移动槽二（15）中的筛板（16）一端相连，且转杆（18）位于筛板（16）下方，转杆（18）两侧皆设置有凸轮（22）。

8.根据权利要求1所述的一种沥青混凝土石料筛分装置，其特征在于：所述出料口一（5）位于筛料槽（4）中部，而出料口二（6）则位于筛料槽（4）底部，且筛板（16）为向出料口一（5）开设方向倾斜状，而筛料槽（4）底壁则为向出料口二（6）开设方向倾斜状。
