一种消防车洗消液储存凸型罐的制作方法

本技术涉及洗消消防车，具体公开了一种消防车洗消液储存凸型罐。

背景技术：

1、随着消防领域的发展，对于不同的场景有不同的应对装置，当发生化学泄露或化学事故火灾时，针对这一特定场景，发明了化学洗消车应急装备，为满足洗消车清洗防护服上的化学污染物的工况，防止有害化学液体污染环境，故设计储存罐体能装载一定容量的化学洗消液。

2、如中国专利cn204840739u公开的一种消防车化学洗消室及消防车，其包括中和液洗消室和清水洗消室，中和液洗消室和清水洗消室的底部均设置有洗消废水回收罐，用以回收洗消后的废液而不会对环境造成污染。

3、目前的这种安装在洗消室底部的洗消液罐，存在因安装位置而尺寸受限的缺陷，洗消液存储量少，导致无法处理大量的化学洗消消防作业。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种消防车洗消液储存凸型罐。

2、本实用新型公开了一种消防车洗消液储存凸型罐，采用如下的技术方案：

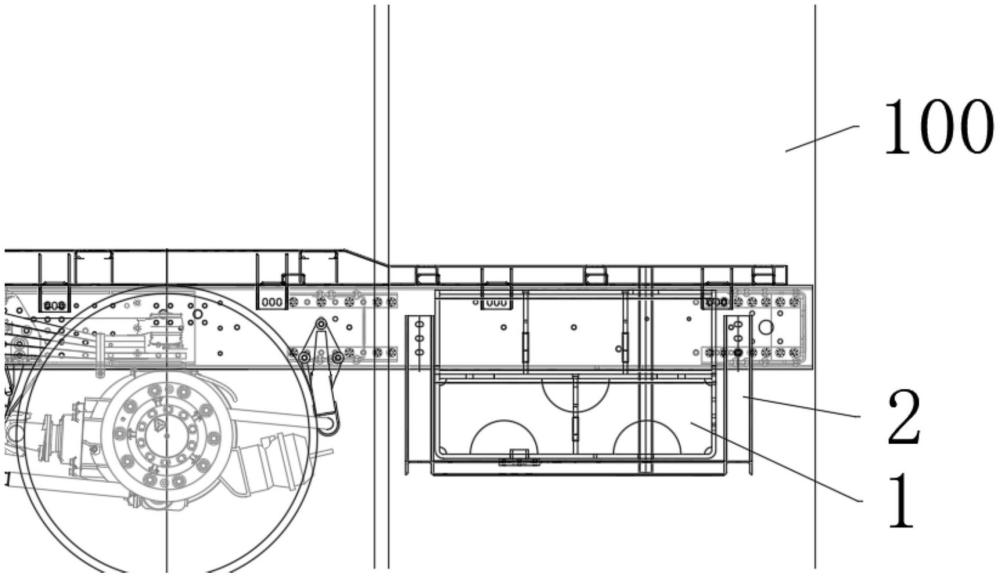

3、一种消防车洗消液储存凸型罐，其包括罐体，所述罐体包括连通的底罐部与凸起部，所述罐体上设有托架，所述托架将所述罐体安装于消防车底盘上，所述凸起部位于消防车底盘大梁内侧，所述底罐部位于消防车底盘下方。

4、优选地，所述托架包括相互连接的托梁与支架，所述托梁安装于所述罐体底部，所述支架与消防车底盘连接。

5、优选地，所述底罐部底面设有两个纵向横梁，所述托梁设有两个，两个所述托梁抵靠于两个纵向横梁之间并相互固定。

6、优选地，所述底罐部的顶面设有限位板，所述限位板上设有拉带与消防车底盘连接。

7、优选地，所述罐体内设有加强板，所述加强板的上下端与所述罐体内壁上下面连接，所述加强板上开设有防浪孔。

8、优选地，所述加强板包括纵向加强板与横向加强板，所述纵向加强板与横向加强板纵横交错卡接。

9、优选地，所述加强板上设有卡块，所述罐体设有与供所述卡块卡接的卡槽。

10、优选地，所述罐体上开设有清洗口，所述清洗口上设有侧盖板，所述侧盖板通过垫圈与螺栓密封所述清洗口。

11、优选地，所述罐体包括底板、大顶板以及两个小侧顶板；所述底板折弯形成纵截面为u型的板体，所述底板构成底罐部的底面以及底罐部与凸起部的两个侧面；所述大顶板折弯形成横截面为u型的板体，所述大顶板连接在底板上，构成凸起部的顶面与其另外两个侧面；所述小侧顶板折弯形成横截面为l型的板体，所述小侧顶板连接在底板与大顶板之间，构成底罐部的顶面以及其另外两个侧面。

12、优选地，所述罐体设有与消防车洗消室以及外部连接的接口管路。

13、与现有技术相比，本实用新型至少包括以下有益效果：

14、相比于现有的普通洗消罐，本实用新型通过将罐体设为包括底罐部与凸起部的凸字型构造，使得底罐部上方的凸起部能够置于消防车底盘大梁的内侧，从而使得罐体适应于车型位置空间匹配工况，罐整体结构紧凑，与底盘大梁内侧、洗消室整合在一个空间内，节省空间，从而最大限度地设计储存容量。

1.一种消防车洗消液储存凸型罐，其包括罐体，其特征在于，所述罐体包括连通的底罐部与凸起部，所述罐体上设有托架，所述托架将所述罐体安装于消防车底盘上，所述凸起部位于消防车底盘大梁内侧，所述底罐部位于消防车底盘下方。

2.根据权利要求1所述的一种消防车洗消液储存凸型罐，其特征在于，所述托架包括相互连接的托梁与支架，所述托梁安装于所述罐体底部，所述支架与消防车底盘连接。

3.根据权利要求2所述的一种消防车洗消液储存凸型罐，其特征在于，所述底罐部底面设有两个纵向横梁，所述托梁设有两个，两个所述托梁抵靠于两个纵向横梁之间并相互固定。

4.根据权利要求1所述的一种消防车洗消液储存凸型罐，其特征在于，所述底罐部的顶面设有限位板，所述限位板上设有拉带与消防车底盘连接。

5.根据权利要求1所述的一种消防车洗消液储存凸型罐，其特征在于，所述罐体内设有加强板，所述加强板的上下端与所述罐体内壁上下面连接，所述加强板上开设有防浪孔。

6.根据权利要求5所述的一种消防车洗消液储存凸型罐，其特征在于，所述加强板包括纵向加强板与横向加强板，所述纵向加强板与横向加强板纵横交错卡接。

7.根据权利要求5所述的一种消防车洗消液储存凸型罐，其特征在于，所述加强板上设有卡块，所述罐体设有与供所述卡块卡接的卡槽。

8.根据权利要求1所述的一种消防车洗消液储存凸型罐，其特征在于，所述罐体上开设有清洗口，所述清洗口上设有侧盖板，所述侧盖板通过垫圈与螺栓密封所述清洗口。

9.根据权利要求1所述的一种消防车洗消液储存凸型罐，其特征在于，所述罐体包括底板、大顶板以及两个小侧顶板；所述底板折弯形成纵截面为u型的板体，所述底板构成底罐部的底面以及底罐部与凸起部的两个侧面；所述大顶板折弯形成横截面为u型的板体，所述大顶板连接在底板上，构成凸起部的顶面与其另外两个侧面；所述小侧顶板折弯形成横截面为l型的板体，所述小侧顶板连接在底板与大顶板之间，构成底罐部的顶面以及其另外两个侧面。

10.根据权利要求1所述的一种消防车洗消液储存凸型罐，其特征在于，所述罐体设有与消防车洗消室以及外部连接的接口管路。
