一种消防救援用防盗门窗破拆器的制作方法

本技术涉及消防破拆器材，具体涉及一种消防救援用防盗门窗破拆器。

背景技术：

1、现有的破拆装置主要有金属切割机、机动或电动剪断钳等器材，由于上述器材的重量和体积宽较大，造成破拆门窗时操作不便，延长了救援时间。

2、解决上述问题，2023年01月31日授权公告的名为一种用于消防救援时多角度防盗门撬锁器，专利号为202222702056 .4的实用新型专利，该专利包括操纵杆和撬锁头，撬锁头可轴向或径向安装在操纵杆的前端，操纵杆后端设有锥形冲击头，操纵杆前端头向前延伸有方形直凸块，方形直凸块后侧操纵杆侧面向侧方延伸有方形侧凸块。上述技术方案能够实现单人在狭小空间内多角度轻松破拆防盗门锁面板，且不会损坏防盗门面板。但该专利功能单一，对窗户外安装的防盗窗护栏无法破拆。

技术实现思路

1、本实用新型的目的是提供一种既能破拆防盗门，又能破拆窗户外安装的防盗护栏的一种消防救援用防盗门窗破拆器。

2、为实现上述目的，本实用新型的技术方案如下：一种消防救援用防盗门窗破拆器，包括操作杆，其特征在于在操作杆的一端固定安装有门窗破拆器，在操作杆的另一端固定安装有防盗窗护栏破拆器；上述门窗破拆器包括与操作杆同轴或垂直的锥状的玻璃破拆端和与操作杆垂直的楔状的防盗门破拆端；上述防盗窗护栏破拆器为带“l”形豁口的板。

3、上述带“l”形豁口的板的平面与操作杆的轴线呈10-30度夹角。

4、在上述带“l”形豁口的板的平面上固定有垂直与该平面的凸起支点ⅰ，该凸起支点ⅰ位于“l”形豁口下端，且接近操作杆处。

5、在上述带“l”形豁口的板上位于“l”形豁口一侧的侧面上固定有垂直与该侧面的凸起支点ⅱ。

6、本实用新型的技术方案是在操作杆的两端分别安装有用于破拆防盗门和门窗玻璃的破拆器和用于防盗窗护栏的破拆器，该破拆器具有质量轻、体积小、便于携带、操作便捷、且无需维护保养等特点，特别适合紧急状态下的单人操作。

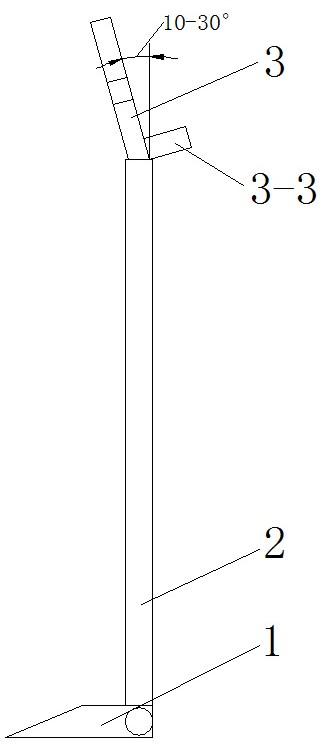

1.一种消防救援用防盗门窗破拆器，包括操作杆，其特征在于在操作杆（2）的一端固定安装有门窗破拆器（1），在操作杆的另一端固定安装有防盗窗护栏破拆器（3）；上述门窗破拆器（1）包括与操作杆同轴或垂直的锥状的玻璃破拆端（1-1）和与操作杆垂直的楔状的防盗门破拆端（1-2）；上述防盗窗护栏破拆器（3）为带“l”形豁口（3-1）的板；上述带“l”形豁口的板的平面与操作杆（2）的轴线呈10-30度夹角；上述带“l”形豁口的板的平面上固定有垂直与该平面的凸起支点ⅰ（3-3），该凸起支点ⅰ位于“l”形豁口（3-1）下端，且接近操作杆（2）处；在上述带“l”形豁口（3-1）的板上位于“l”形豁口一侧的侧面上固定有垂直与该侧面的凸起支点ⅱ（3-2）。
