一种用于城市供水的地下金属管道漏损检测电路的制造方法与工艺
技术特征：

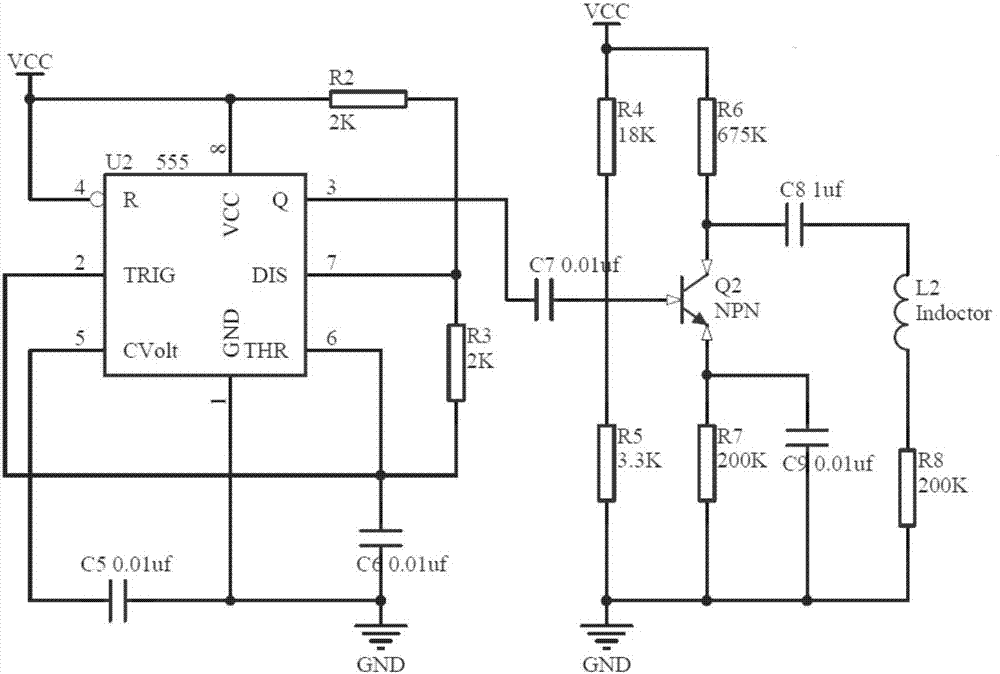

1.一种用于城市供水的地下金属管道漏损检测电路，其特征在于：包括控制和报警模块、高频振荡模块、数据采集与放大模块、模数转换模块和电源模块；控制和报警模块由控制芯片MSP430f149、第一电阻R1、第二十电阻R20、第二十一电阻R21、按键RESET、蜂鸣器BELL、第二发光二极管LED2、第一三极管Q1、第一陶瓷电容C1、第二陶瓷电容C2、第三陶瓷电容C3、第四陶瓷电容C4、第十六陶瓷电容C16、第十八陶瓷电容C18、第十九陶瓷电容C19、第一电解电容C17、第二电解电容C20、第一晶振CRYSTAL和第二晶振CRYSTAL2组成；其中，控制芯片MSP430f149的4、5、6、12、13、14、15、16、17、18、19、20、21、22、23、24、25、26、27、28、29、30、31、32、33、34、35、45、49、50、51、53、54、55、56、57、59、60、61脚架空；第四陶瓷电容C4的一端与控制芯片MSP430f149的62、63脚连接并接地，第四陶瓷电容C4的另一端与控制芯片MSP430f149的64脚连接；第一电阻R1的一端接电源VCC，第一电阻R1的另一端与控制芯片MSP430f149的58脚、第三陶瓷电容C3的一端、按键RESET的一端连接，第三陶瓷电容C3的另一端与按键RESET的另一端、第一陶瓷电容C1的一端、第二陶瓷电容C2的一端连接并接地，第二陶瓷电容C2的另一端与第二晶振CRYSTAL2的一端、控制芯片MSP430f149的53脚连接，第一陶瓷电容C1的另一端与第二晶振CRYSTAL2的另一端、控制芯片MSP430f149的52脚连接；蜂鸣器BELL的一端接电源VCC，蜂鸣器BELL的另一端与第一三极管Q1的集电极连接，第一三极管Q1的发射极接地，第一三极管Q1的基极与第二十一电阻R21的一端连接，第二十一电阻R21的另一端与控制芯片MSP430f149的3脚连接；第二十电阻R20的一端接电源VCC，第二十电阻R20的另一端与第二发光二极管LED2的阳极连接，第二发光二极管LED2的阴极与控制芯片MSP430f149的2脚连接；第十六陶瓷电容C16的一端接地，第十六陶瓷电容C16的另一端与控制芯片MSP430f149的1脚连接；第一电解电容C17的阴极与第十八陶瓷电容C18的一端、第十九陶瓷电容C19的一端、第二电解电容C20的阴极、控制芯片MSP430f149的11脚连接，第一电解电容C17的阳极与第十八陶瓷电容C18的另一端、控制芯片MSP430f149的7脚连接，第二电解电容C20的阳极与第十九陶瓷电容C19的另一端、控制芯片MSP430f149的10脚连接，第一晶振CRYSTAL的一端与控制芯片MSP430f149的8脚连接，第一晶振CRYSTAL的另一端与控制芯片MSP430f149的9脚连接；高频振荡模块由555定时器、第二电阻R2、第三电阻R3、第四电阻R4、第五电阻R5、第六电阻R6、第七电阻R7、第八电阻R8、第五陶瓷电容C5、第六陶瓷电容C6、第七陶瓷电容C7、第八陶瓷电容C8、第二电感L2和第二三极管Q2组成；555定时器的4、8脚接电源VCC，第二电阻...
文档序号 :
【 11203889 】
技术研发人员：陈云,邱厚明,杨乐乐,薛安克
技术所有人：杭州电子科技大学
