一种基于压力感应的带包覆层的液氨管道泄漏检测系统及其方法与流程

本发明涉及液氨管道泄漏检测研究领域，特别涉及一种基于压力感应的非常规情况下带包覆层的液氨管道泄漏检测系统及其方法。

背景技术：
近年来，随着我国社会经济的快速发展，冷库作为储存食物和一些特殊产品的工具被广泛的应用于人民日常生活中。氨作为冷库制冷系统的一种制冷剂(编号R717)，其热力学性质是所有制冷剂中最佳的，是目前使用最广泛的一种中温中压制冷剂。在我国大、中型冷库制冷系统中，采用氨作为制冷剂占80％以上。基于压力感应测量气体参数是一种安全、高效的测量技术。它根据气体物理特性表现出不同的测量方式。但是当工作环境为带有包覆层的液氨管道，传统的压力检测就面临一个较为尴尬的处境。通过对检测线路的设计和压力感应器的改进，依靠计算机技术，克服了导致传统压力感应仪器无法测量的难题，同时可以完成在带包覆层的液氨压力管道发生泄漏的情况下的实时监测和定位。

技术实现要素：

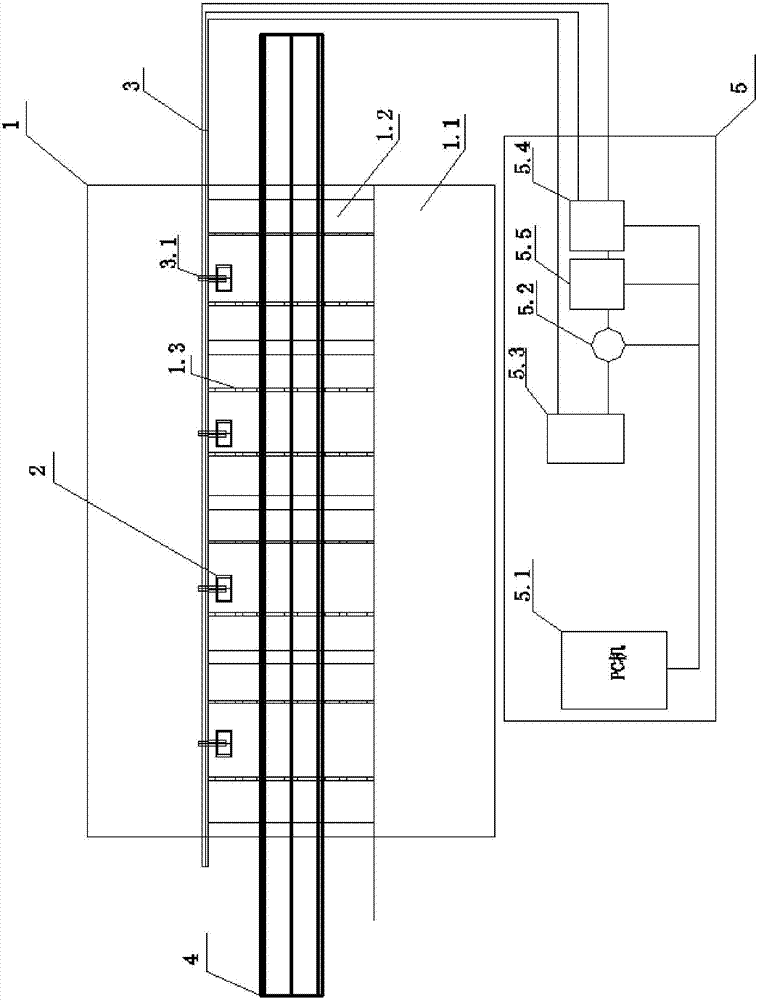

本发明针对现有技术的不足，提出了一种基于压力感应的带包覆层的液氨管道泄漏检测的系统及其方法。一种基于压力感应的带包覆层的液氨管道泄漏检测系统包括包覆层装置、压力感应器、电缆、液氨管道和数据处理系统；所述的包覆层装置包裹在液氨管道外围，包覆层装置包括包覆层、隔离构件、支撑构件，隔离构件设置在包覆层与液氨管道之间，将包覆层与液氨管道之间的空间分割成相互隔离的密闭气室，隔离构件之间安装有用于保障密闭气室内气体自由流动的支撑构件；所述的电缆包括若干个第一电磁阀、与第一电磁阀相连的电阻、连接线、以及与压力感应器相连的控制开关；所述的第一电磁阀受数据处理系统的控制；一个压力感应器和与该感应器相连的控制开关构成一个压力感应器单元，一个第一电磁阀和与其相连的电阻构成一个自检单元，每一个密闭气室内安装有一个压力感应器单元和一个自检单元，所述的数据处理系统包括pc机、电流表、稳压电源、第二电磁阀、第三电磁阀；所述的所有压力感应器单元并联连接，并联连接后的压力感应器单元与电流表、稳压电源、第三电磁阀串联成回路；所述的同一个密闭气室内的自检单元与压力感应器单元并联连接，所述的第二电磁阀的一端与稳压电源相连，另一端分别与所有的压力感应器单元的控制开关和第一电磁阀相连；所述的pc机与电流表、稳压电源、第二电磁阀、第三电磁阀和所有的第一电磁阀相连。优选的，所述的压力感应器包括外壳.、橡胶片.、电阻片.、电线.和两个金属片，所述的电线.与外壳.紧密接触，分为两股线，两股线分别与两个金属片相连，所述的橡胶片.与外壳.无缝接触，并使感应器内部存有一定气压的气体。橡胶片.内侧与电阻片.紧密接触，橡胶片.外侧暴露在密闭气室内，阻片.和金属片之间设有距离。优选的，所述的不同的压力感应器单元内的电阻片.的阻值各不相同，所述的不同自检单元内的电阻阻值各不相同。优选的，所述连接线为三芯电线，第一电磁阀.有两个接线头分别于电缆上的零线和火线相连接。优选的，所述的电线.的一股线与连接线的两股相连，电线.的另一股线与连接线剩余的一股相连。所述的外壳用不燃材料制作而成，外壳中间为中空结构，外壳上部突出部分与电线无缝连接，外壳内部伸出一部分，使电线深入到内部；所述的橡胶片与外壳内部紧密粘结，并将外壳内部隔离出含有一定气压的气体，橡胶片内侧与电阻片紧密连接；所述的稳压电源为整个监测电路提供稳定的电压；所述的第二电磁阀在电路通路时接受计算机系统发出的信号，使阀门闭合为系统测量第二组数据提供保障；所述的电流表在电路通路时测量通过电路的两次电流大小，为计算机系统分析泄漏情况提供依据；所述的计算机系统接受到由电流表统计的数据，并根据设置好的计算程序计算出发生作用的压力感应器型号与位置，同时向工作人员发出警告。所述液氨管道泄漏检测系统的检测方法包括以下步骤：步骤1、液氨管道发生泄漏后，内部高压的液氨会迅速从泄漏点释放并气化导致每一个独立的密闭气室内部的压力上升；步骤2、压力感应器在高压气体的作用下，橡胶片产生形变带动电阻片逐渐上升直至与上部的金属片相接触，即压力感应器单元内的控制开关闭合，从而使该压力感应器...

<上一页1234下一页>

文档序号 : 【 11203885 】

技术研发人员：曲方,胡凯,李二明,张亮,董林翰
技术所有人：中国计量大学

备 注：该技术已申请专利，仅供学习研究，如用于商业用途，请联系技术所有人。
