水下作业用电机

本技术涉及电机领域，具体涉及一种水下作业用电机。

背景技术：

1、水下作业用电机是指工作环境为水下、为其他设备提供旋转驱动力的装置，用于其工作环境的特殊性，即要求其外壳具有较好的密闭性，避免水进入电机内部引起故障，从而保证长时间稳定工作。

2、随着水下作业用电机的应用范围越来越广，导致其工作环境的水域成分越来越复杂，特别是在环境因素(ph值、温度)影响下，外壳虽然会做防腐处理，但仍会加速电机外壳的腐蚀，进而影响电机强度和密封性，进而影响电机正常运行，故障后需要对整机进行更换，使使用寿命受限的同时增加使用成本。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种延长使用寿命的水下作业用电机。

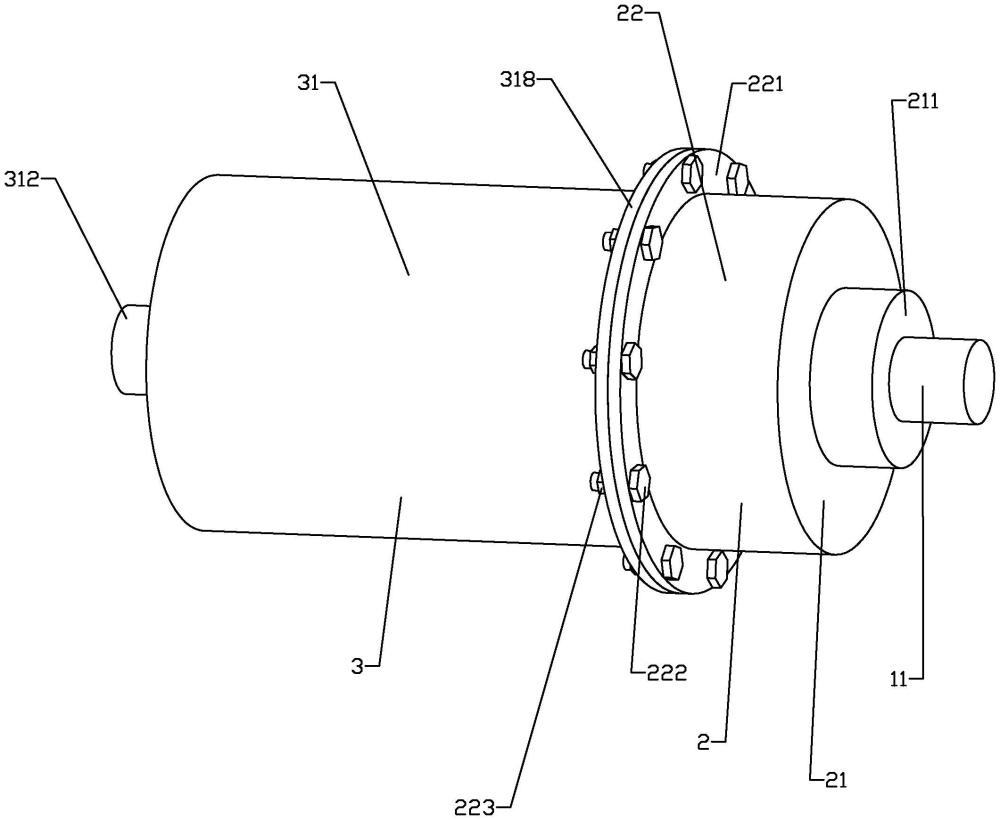

2、为实现上述目的，本实用新型提供了如下技术方案：包括电机主体，所述的电机主机前端设置有由电机主体驱动旋转的电机轴，还包括呈可拆卸固定配合的前保护罩和后保护罩，所述的后保护罩包括套于电机主体外周的保护环，所述的保护环设置有位于电机主体后方的后挡板，所述的保护环前端外周沿周向设置有导向槽，所述的前保护罩包括位于电机主体前方的前挡板，所述的前挡板后方设置有与导向槽插配的导向环，所述的前挡板朝向前方设置有环绕电机轴的前凸起部，所述的前凸起部朝向后方设置有凹腔，所述的凹腔自前向后依次设置有活动密封圈、密封圈压板、圆柱弹簧和限位压板，所述的限位压板和密封圈压板沿前后方向滑移于凹腔并分别设置有供电机轴穿过的过孔，所述的圆柱弹簧压缩于限位压板和密封圈压板之间，所述的活动密封圈套于电机轴外周，所述的密封圈压板朝向活动密封圈设置有环绕活动密封圈的挤压环，所述的挤压环内周沿周向设置有随着远离密封圈压板直径逐渐增加的挤压坡面。

3、通过采用上述技术方案，由前保护罩和后保护罩形成的屏障，避免电机外壳与外界接触，进而降低电机外壳被腐蚀的可能，从而延长电机长时间在复杂水域工作时的使用寿命，而且前保护罩和后保护罩作为可更换模块，在出现过度腐蚀时可局部进行更换，恢复较好的屏障功能，其次，在前保护罩内设置凹腔，并在凹腔内排布活动密封圈、密封圈压板、圆柱弹簧和限位压板，一方面，圆柱弹簧产生的弹力可通过限位压板作用于电机主体，使电机主体更为稳定的固定于后保护罩内，另一方面，圆柱弹簧产生的弹力可通过挤压坡面传递至活动密封圈，使活动密封圈向中部形变，保证活动密封圈内周在电机轴外周形成活动密封效果，且在活动密封圈内周出现磨损后圆柱弹簧产生的弹力还能将其持续向内侧补偿，延长活动密封的保持时长。

4、本实用新型进一步设置为：所述的密封圈压板后方设置有环绕电机轴的定位凸台，所述的定位凸台外周沿周向设置有随着远离密封圈压板直径逐渐减小的定位坡面，所述的圆柱弹簧前端与定位坡面相抵。

5、通过采用上述技术方案，由定位凸台在圆柱弹簧被压缩的同时对圆柱弹簧进行定位，使其产生的作用力准确位于轴向上，从而保证活动密封圈的密封效果。

6、本实用新型进一步设置为：所述的后挡板朝向后方设置有后凸起部，所述的后凸起部沿前后方向贯穿设置有导电孔，所述的导电孔中部设置有隔板将导电孔分为外插座和内插座，所述的隔板设置有两端分别位于内插座和外插座的导电杆，所述的电机主体设置有与内插座插配并与导电杆导电配合的插头。

7、通过采用上述技术方案，由两组插座与插头的配合构成电机与外界电源的供电配合，相较传统通过导线直接连接，避免后保护罩因引导线穿过而产生新的泄漏点，从而使密闭效果更好，此外，插头与内插座的插配也辅助后保护罩与电机主体对位。

8、本实用新型进一步设置为：所述的保护环外周位于导向槽的后方沿周向设置有后固定环，所述的导向环后方外周设置有与后固定环贴合的前固定环，所述的前固定环和后固定环之间穿设有多个螺栓，各所述的螺栓设置有将前固定环和后固定环固定的螺母，所述的后固定环朝向前固定环的端面沿周向设置有密封槽，所述的密封槽内设置有压缩于前固定环和后固定环之间的静密封圈。

9、通过采用上述技术方案，由多组螺栓和螺母配合将前固定环和后固定环固定，构成前保护罩和后保护罩的可拆卸固定配合，使前保护罩和后保护罩的更换及拆装更为便捷，同时，合理利用螺栓和螺母在前固定环和后固定环之间形成的夹紧力，将静密封圈压缩于密封槽，从而优化前保护罩和后保护罩之间的密封效果。

10、本实用新型进一步设置为：所述的导向槽外周沿周向设置有多个沿轴向排布的储液凹陷。

11、通过采用上述技术方案，若出现液体进入导向环和导向槽之间，液体需要自后向前逐个充满储液凹陷才能到达电机主体，大大延缓开始腐蚀电机主体的时间。

1.一种水下作业用电机，包括电机主体，所述的电机主体前端设置有由电机主体驱动旋转的电机轴，其特征在于：还包括呈可拆卸固定配合的前保护罩和后保护罩，所述的后保护罩包括套于电机主体外周的保护环，所述的保护环设置有位于电机主体后方的后挡板，所述的保护环前端外周沿周向设置有导向槽，所述的前保护罩包括位于电机主体前方的前挡板，所述的前挡板后方设置有与导向槽插配的导向环，所述的前挡板朝向前方设置有环绕电机轴的前凸起部，所述的前凸起部朝向后方设置有凹腔，所述的凹腔自前向后依次设置有活动密封圈、密封圈压板、圆柱弹簧和限位压板，所述的限位压板和密封圈压板沿前后方向滑移于凹腔并分别设置有供电机轴穿过的过孔，所述的圆柱弹簧压缩于限位压板和密封圈压板之间，所述的活动密封圈套于电机轴外周，所述的密封圈压板朝向活动密封圈设置有环绕活动密封圈的挤压环，所述的挤压环内周沿周向设置有随着远离密封圈压板直径逐渐增加的挤压坡面。

2.根据权利要求1所述的水下作业用电机，其特征在于：所述的密封圈压板后方设置有环绕电机轴的定位凸台，所述的定位凸台外周沿周向设置有随着远离密封圈压板直径逐渐减小的定位坡面，所述的圆柱弹簧前端与定位坡面相抵。

3.根据权利要求1所述的水下作业用电机，其特征在于：所述的后挡板朝向后方设置有后凸起部，所述的后凸起部沿前后方向贯穿设置有导电孔，所述的导电孔中部设置有隔板将导电孔分为外插座和内插座，所述的隔板设置有两端分别位于内插座和外插座的导电杆，所述的电机主体设置有与内插座插配并与导电杆导电配合的插头。

4.根据权利要求1所述的水下作业用电机，其特征在于：所述的保护环外周位于导向槽的后方沿周向设置有后固定环，所述的导向环后方外周设置有与后固定环贴合的前固定环，所述的前固定环和后固定环之间穿设有多个螺栓，各所述的螺栓设置有将前固定环和后固定环固定的螺母，所述的后固定环朝向前固定环的端面沿周向设置有密封槽，所述的密封槽内设置有压缩于前固定环和后固定环之间的静密封圈。

5.根据权利要求1所述的水下作业用电机，其特征在于：所述的导向槽外周沿周向设置有多个沿轴向排布的储液凹陷。
