一种用于长距离隧道的直流远供电源设备的制作方法

本技术涉及电源装置，尤其涉及一种用于长距离隧道的直流远供电源设备。

背景技术：

1、近年来，随着我国经济的快速发展，出现了越来越多的隧道群、特长隧道，隧道建设规模日益扩大，在隧道建设迅速发展的同时，隧道的供电不同程度制约了隧道的发展，目前对于隧道用电设备的供电方式呈带状式供电，远距离供电能力极差，负荷小而分散，通风、消防、照明、监控等配套设施是保障隧道安全运营的基础设施，因此为这些负荷提供安全可靠的供电显得尤为重要，例如中国专利号“cn114744512a”公开的一种铁路区间通讯设备直流远供电源装置，设置电源箱，电源箱内设置有蓄电池，电源箱的上端设置有电插座，蓄电池与电插座之间电连接，蓄电池为电插座提供电能，电插座的上端设置有固定板，固定板的上端设置有灯柱组件，灯柱组件直接与蓄电池电连接，灯柱组件的上端连接有第一连接板，第一连接板的周侧连接有倾斜板，倾斜板延伸出电插座的外檐，多个倾斜板组成防雨挡檐，倾斜板的设置对电插座起到保护作用，灯柱组件所发出的光线照射至倾斜板上，倾斜板将光线折射至电插座的周侧，灯柱组件与倾斜板之间的配合设置使得电插座周侧具有光圈。

2、该装置可以用于铁路区间的电源供能，避免发生碰撞的情况，具有较强的整体安全系数，但是当装置应用于长距离隧道建设供能时，不方便移动，而传统的电源装置一般不具有固定结构，电源装置容易发生移位，从而影响使用，为了方便电源设备的移动和固定，因此便提出改进。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在传统的电源装置一般不具有固定结构，电源装置容易发生移位，从而影响使用的缺点，而提出的一种用于长距离隧道的直流远供电源设备。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、设计一种用于长距离隧道的直流远供电源设备，包括电源箱，所述电源箱的下端面固定安装有驱动组件，所述电源箱下端面的左右两侧均固定连接有连接座，所述连接座的内部开设有多组连接孔，所述连接座的下方设置有支撑组件；

4、所述支撑组件包括支撑座，所述连接座的下端面与所述支撑座的上端面活动抵接，所述支撑座的内部开设有与所述连接孔相互配合的螺栓孔，所述螺栓孔与所述连接孔的内部螺纹连接有固定螺栓，所述支撑座的内侧端面固定连接有配合架，所述配合架的内部开设有安装槽，所述安装槽的内部设置有滑动组件。

5、优选的，所述滑动组件包括固定连接于所述安装槽内部的多组安装轴，所述安装轴的外围端面上套设有滚轮，所述电源箱的下端面与所述滚轮滑动抵接。

6、优选的，所述支撑座和所述配合架的前后两侧端面均开设有斜坡。

7、优选的，所述驱动组件包括驱动装置，所述驱动装置的内部转动连接有两组转轴，所述转轴的左右两端均固定连接有行驶轮。

8、优选的，所述驱动装置的左右两侧端面均固定连接有安装板，所述驱动装置通过所述安装板和螺栓的配合与所述电源箱固定相连。

9、优选的，所述电源箱的内部固定连接有多组固定架，所述固定架的内部活动卡合有用于卷绕线缆的固定杆。

10、优选的，所述电源箱的左右两侧端面均开设有与所述固定杆相互配合的线槽。

11、本实用新型提出的一种用于长距离隧道的直流远供电源设备，有益效果在于：通过驱动装置驱动转轴转动，此时转轴带动行驶轮转动，通过安装板和螺栓的配合，可以将驱动组件安装于电源箱的下方，从而驱动电源箱移动，方便长距离隧道的建设使用，该电源箱内部的蓄电池可以为隧道建设进行远供，当不需要电源箱移动时，通过两组支撑座可以支撑起电源箱，行驶轮不与地面接触，然后通过固定螺栓对连接座进行固定，使电源箱被固定无法偏移，具有较强的稳定性，电源装置使用更加安全。

12、通过设置多组安装轴，可以在安装槽的内部固定多组滚轮，通过滚轮可以支撑滑动电源箱，方便电源箱移动到支撑座的上方，从而对电源箱进行固定，而通过开设斜坡，可以方便连接座和支撑座的接触，防止因为电源箱移动推动支撑座移动。

13、通过固定架和固定杆的配合，可以在电源箱的内部卷绕一定长度的线缆，该线缆与电源箱内部的蓄电池电性相连，通过开设线槽，方便了线缆为其它装置供能，装置更加方便使用。

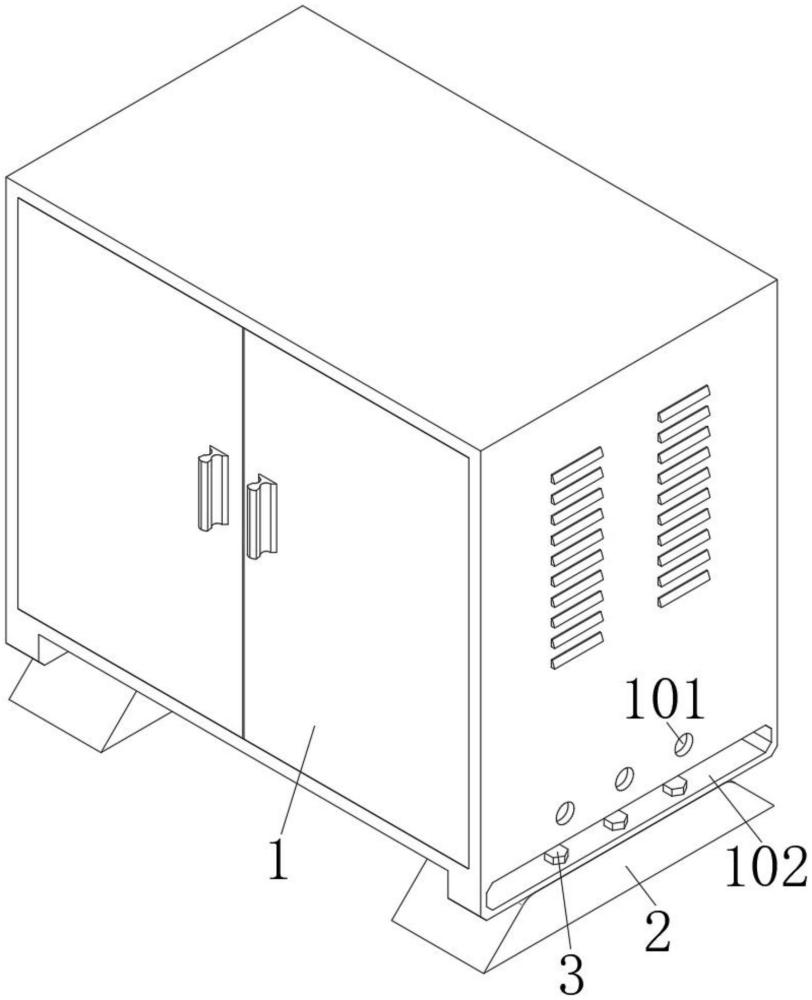

1.一种用于长距离隧道的直流远供电源设备，包括电源箱(1)，其特征在于：所述电源箱(1)的下端面固定安装有驱动组件，所述电源箱(1)下端面的左右两侧均固定连接有连接座(102)，所述连接座(102)的内部开设有多组连接孔(103)，所述连接座(102)的下方设置有支撑组件；

2.根据权利要求1所述的一种用于长距离隧道的直流远供电源设备，其特征在于：所述滑动组件包括固定连接于所述安装槽(203)内部的多组安装轴(205)，所述安装轴(205)的外围端面上套设有滚轮(206)，所述电源箱(1)的下端面与所述滚轮(206)滑动抵接。

3.根据权利要求2所述的一种用于长距离隧道的直流远供电源设备，其特征在于：所述支撑座(2)和所述配合架(202)的前后两侧端面均开设有斜坡(204)。

4.根据权利要求1所述的一种用于长距离隧道的直流远供电源设备，其特征在于：所述驱动组件包括驱动装置(4)，所述驱动装置(4)的内部转动连接有两组转轴(5)，所述转轴(5)的左右两端均固定连接有行驶轮(501)。

5.根据权利要求4所述的一种用于长距离隧道的直流远供电源设备，其特征在于：所述驱动装置(4)的左右两侧端面均固定连接有安装板(401)，所述驱动装置(4)通过所述安装板(401)和螺栓的配合与所述电源箱(1)固定相连。

6.根据权利要求1所述的一种用于长距离隧道的直流远供电源设备，其特征在于：所述电源箱(1)的内部固定连接有多组固定架(6)，所述固定架(6)的内部活动卡合有用于卷绕线缆的固定杆(601)。

7.根据权利要求6所述的一种用于长距离隧道的直流远供电源设备，其特征在于：所述电源箱(1)的左右两侧端面均开设有与所述固定杆(601)相互配合的线槽(101)。
