一种棉花种植打孔装置

本技术涉及棉花种植，具体涉及一种棉花种植打孔装置。

背景技术：

1、目前，棉花种植打孔装置主要是在移动车体上设置一排可升降的钻孔杆，随着小车的移动，可使钻孔杆对下方的种植田垄进行钻孔，且钻孔杆的数量较多，其通常一体焊接固定在车架上或通过螺纹的方式连接，但实际使用时，焊接的方式不便维护，而通过螺纹连接则需要一个个的单独旋拧，难以快速完成拆装，且经常旋紧极易产生滑丝，钻孔杆安装不稳定，整体统一性差，影响使用效果。

技术实现思路

1、本实用新型的目的是提供一种棉花种植打孔装置，通过在可升降的固定板上阵列设置多个通孔，并在挡板、定位板、夹环、驱动组件和限位组件的配合下，当若干钻杆分别插入多个通孔内后，可快速同步对多个钻杆进行定位安装，反之可同步解除固定，以便将需要维护更换的钻杆取下，不仅拆装简单快捷，且稳定耐用，以解决技术中的上述不足之处。

2、为了实现上述目的，本实用新型提供如下技术方案：一种棉花种植打孔装置，包括：

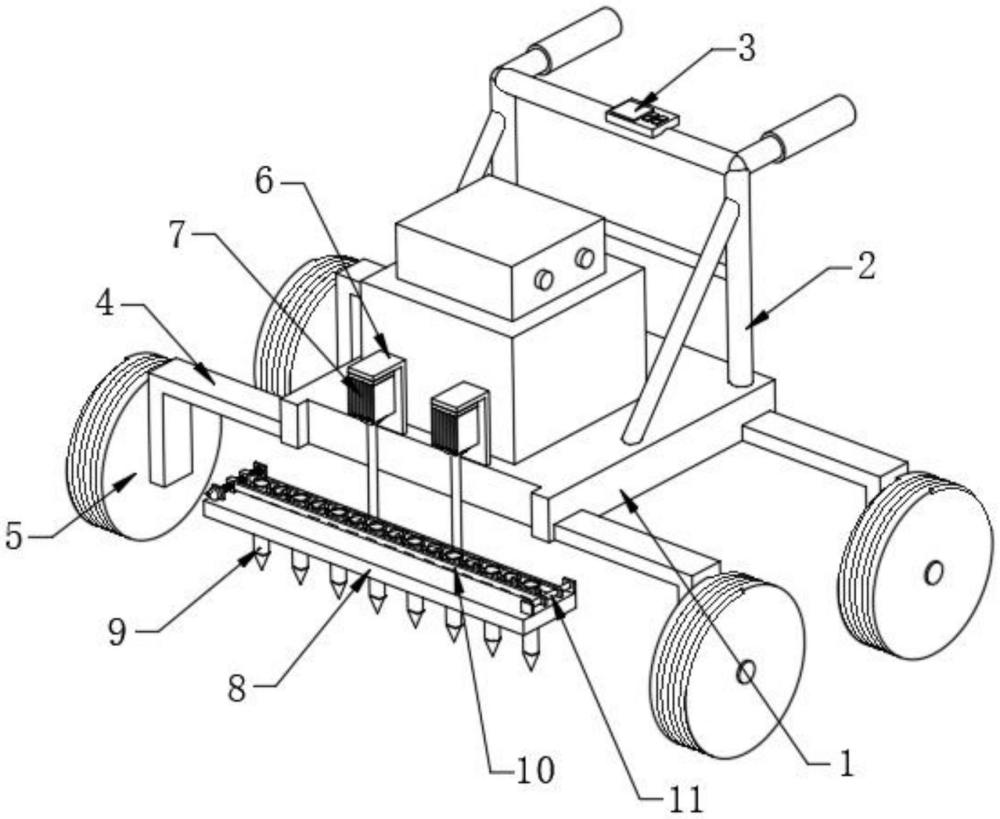

3、底座，所述底座的四端均设有连接架，所述连接架的底端连接有车轮；

4、升降组件，所述升降组件设于底座的一端，且升降组件的输出端靠近底座的一侧连接有固定板，所述固定板的底侧设有多个钻杆；

5、定位机构，所述定位机构包括阵列开设于固定板侧壁的多个通孔，所述钻杆的顶端穿过通孔、并连接有挡板，所述固定板的顶部对称设置有两个可相向或相背移动的定位板，两个所述定位板的一端之间设有驱动组件，且两个定位板的另一端之间设有限位组件，两个所述定位板的内侧均阵列设有多个朝向通孔的夹环。

6、优选的，所述底座的顶部相对于固定板的一端设有扶杆，所述扶杆的顶侧设有控制器。

7、优选的，所述升降组件包括对称设于底座端部的两个支撑架，所述支撑架的内侧连接有液压缸，所述液压缸的底端与固定板的侧边固定连接。

8、优选的，所述驱动组件包括对称设于固定板端部的两个定位座，两个所述定位座的内侧通过轴承转动连接有双向丝杆，所述双向丝杆的两端均通过螺纹对称连接有滑块，且两个定位板的一端分别与两个滑块固定连接，所述双向丝杆的一端穿过定位座、并设有转柄。

9、优选的，所述限位组件包括贯穿连接于两个定位板端部之间的限位杆，所述限位杆的两端均设有限位板，且限位板与固定板固定连接。

10、优选的，所述夹环的内侧设置有插柱，所述钻杆的顶端两侧靠近挡板的上方对称开设有插孔。

11、优选的，所述挡板的底部两侧对称设有定位柱，所述固定板的顶部且位于通孔的两侧对称开设有定位孔。

12、在上述技术方案中，本实用新型提供的技术效果和优点：

13、1、通过在可升降的固定板上阵列设置多个通孔，并在挡板、定位板、夹环、驱动组件和限位组件的配合下，当若干钻杆分别插入多个通孔内后，可快速同步对多个钻杆进行定位安装，反之可同步解除固定，以便将需要维护更换的钻杆取下，不仅拆装简单快捷，且稳定耐用；

14、同时，可根据需求选择控制钻杆的安装数量和位置，从而可调整打钻间距以及打孔数量，大大提高了装置的使用效果

15、2、通过设置插柱和插孔，可进一步加强夹环与钻杆之间的连接强度，从而使得钻杆更加难以上下活动，且通过设置定位柱和定位孔，可实现挡板在固定板上的准确定位，以保证插孔与插柱能够准确对接，大大提高了夹环对钻杆夹持固定的准确性。

1.一种棉花种植打孔装置，其特征在于，包括：

2.根据权利要求1所述的一种棉花种植打孔装置，其特征在于：所述底座(1)的顶部相对于固定板(8)的一端设有扶杆(2)，所述扶杆(2)的顶侧设有控制器(3)。

3.根据权利要求1所述的一种棉花种植打孔装置，其特征在于：所述升降组件包括对称设于底座(1)端部的两个支撑架(6)，所述支撑架(6)的内侧连接有液压缸(7)，所述液压缸(7)的底端与固定板(8)的侧边固定连接。

4.根据权利要求1所述的一种棉花种植打孔装置，其特征在于：所述驱动组件包括对称设于固定板(8)端部的两个定位座(13)，两个所述定位座(13)的内侧通过轴承转动连接有双向丝杆(14)，所述双向丝杆(14)的两端均通过螺纹对称连接有滑块(15)，且两个定位板(10)的一端分别与两个滑块(15)固定连接，所述双向丝杆(14)的一端穿过定位座(13)、并设有转柄(16)。

5.根据权利要求1所述的一种棉花种植打孔装置，其特征在于：所述限位组件包括贯穿连接于两个定位板(10)端部之间的限位杆(11)，所述限位杆(11)的两端均设有限位板(12)，且限位板(12)与固定板(8)固定连接。

6.根据权利要求1所述的一种棉花种植打孔装置，其特征在于：所述夹环(17)的内侧设置有插柱(18)，所述钻杆(9)的顶端两侧靠近挡板(23)的上方对称开设有插孔(22)。

7.根据权利要求1所述的一种棉花种植打孔装置，其特征在于：所述挡板(23)的底部两侧对称设有定位柱(21)，所述固定板(8)的顶部且位于通孔(19)的两侧对称开设有定位孔(20)。
