一种城市道路绿化支架的制作方法

本技术涉及一种固定支架，特别涉及一种城市道路绿化支架。

背景技术：

1、道路绿化工程通常采用树木和草垫组合的形式，当对树木进行种植时，一般采用树苗进行种植培养，而在对树苗进行栽培时，由于树苗的种植稳定性较差，因此需在树苗旁加固定支架，以提高树苗的栽种稳定性。

2、现有的固定支架大多由对地起到支撑作用的支撑杆和环绕在树干外侧的环形座组成，支撑杆铰接在环形座的外侧，通过多组固定支架对树干外侧进行抱合，从而对树干进行固定和支撑。然而支撑杆在与地面预埋或固定时，各支撑杆的翻转角度难以做到统一，固定支架在固定后，各斜杠之间可能会出现歪七八扭的现象，影响道路美观，且容易造成环形座倾斜，不利于对树干的支撑。因此，需要一种能够将固定支架各个支撑杆的翻转角度趋于统一的道路绿化支架。

技术实现思路

1、鉴以此，本实用新型要解决的技术问题是提供了一种城市道路绿化支架，能够快速的将各个支撑杆的翻转角度趋于统一，提高整组绿化支架的平衡性，提高绿化支架安装后的美观性。

2、本实用新型的技术方案是这样实现的：

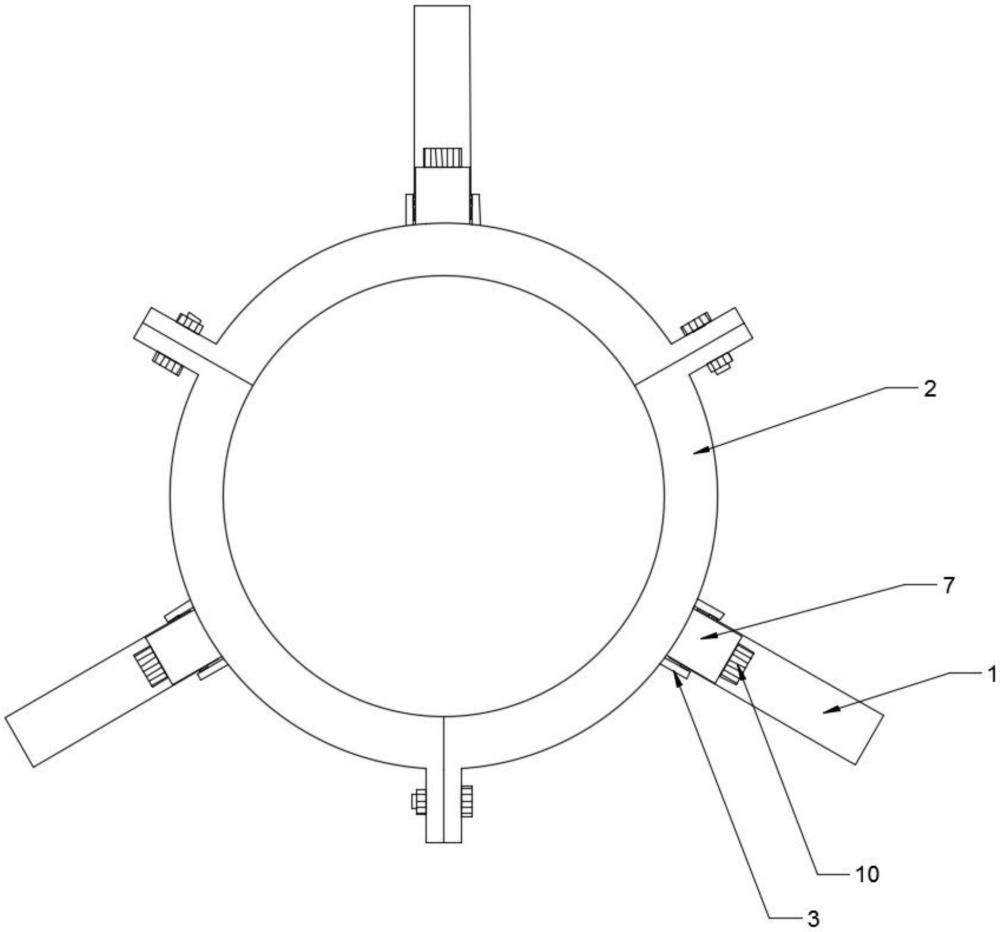

3、本实用新型提供了一种城市道路绿化支架，包括支撑杆和环形座，所述环形座的外壁设有铰接座，所述支撑杆的顶部固定设有圆柱形的铰接头，所述铰接头与所述铰接座铰接，所述铰接头的平面侧壁设有环形的刻度条，所述刻度条暴露在所述铰接座的外侧，所述铰接座的外壁设有用于指向所述刻度条的指示箭头。

4、优选的，所述铰接座的中心设有固定轴，所述固定轴的两端与所述铰接座的内壁固定连接，所述固定轴穿设于所述铰接头的中心，所述铰接头与所述固定轴转动连接。

5、优选的，所述铰接座上方的环形座外壁还设有对所述铰接头的转动角度进行固定的定位机构。

6、优选的，所述定位机构包括定位架、蜗轮、蜗杆和调节旋钮，所述定位架固定在所述环形座的外壁，所述定位架位于所述铰接头的上方，所述蜗杆安装在所述定位架的内部，所述蜗杆的两端与所述定位架的内壁转动连接，所述调节旋钮设于所述定位架的外壁，所述调节旋钮与所述蜗杆同轴连接，所述蜗轮套接在所述铰接头外侧，所述定位架下方设有通槽，所述蜗轮与所述蜗杆啮合连接。

7、优选的，所述环形座的内侧还设有弧形的调节座，所述环形座的两侧分别开设有滑孔，所述滑孔内滑动穿设有导向滑杆，所述导向滑杆的内端与所述调节座固定连接，所述导向滑杆的外端设有限位头，所述环形座与调节座之间的导向滑杆上套设有压缩弹簧。

8、与现有技术相比，本实用新型的有益效果是：

9、本实用新型提供了一种城市道路绿化支架，采用这样的结构后，支撑杆翻转时，铰接头外侧的刻度条也随之发生转动，当支撑杆翻转至需要的角度后，指示箭头会指向对应刻度，通过该刻度，调节其余组的支撑杆角度，使得三组支撑杆的翻转角度快速达成一致，从而提高整组绿化支架的平衡性，提高绿化支架安装后的美观性。

1.一种城市道路绿化支架，其特征在于，包括支撑杆和环形座，所述环形座的外壁设有铰接座，所述支撑杆的顶部固定设有圆柱形的铰接头，所述铰接头与所述铰接座铰接，所述铰接头的平面侧壁设有环形的刻度条，所述刻度条暴露在所述铰接座的外侧，所述铰接座的外壁设有用于指向所述刻度条的指示箭头。

2.根据权利要求1所述的一种城市道路绿化支架，其特征在于，所述铰接座的中心设有固定轴，所述固定轴的两端与所述铰接座的内壁固定连接，所述固定轴穿设于所述铰接头的中心，所述铰接头与所述固定轴转动连接。

3.根据权利要求1所述的一种城市道路绿化支架，其特征在于，所述铰接座上方的环形座外壁还设有对所述铰接头的转动角度进行固定的定位机构。

4.根据权利要求3所述的一种城市道路绿化支架，其特征在于，所述定位机构包括定位架、蜗轮、蜗杆和调节旋钮，所述定位架固定在所述环形座的外壁，所述定位架位于所述铰接头的上方，所述蜗杆安装在所述定位架的内部，所述蜗杆的两端与所述定位架的内壁转动连接，所述调节旋钮设于所述定位架的外壁，所述调节旋钮与所述蜗杆同轴连接，所述蜗轮套接在所述铰接头外侧，所述定位架下方设有通槽，所述蜗轮与所述蜗杆啮合连接。

5.根据权利要求1所述的一种城市道路绿化支架，其特征在于，所述环形座的内侧还设有弧形的调节座，所述环形座的两侧分别开设有滑孔，所述滑孔内滑动穿设有导向滑杆，所述导向滑杆的内端与所述调节座固定连接，所述导向滑杆的外端设有限位头，所述环形座与调节座之间的导向滑杆上套设有压缩弹簧。
