一种花盆的制作方法

2025-09-06 14:00:04 313次浏览
一种花盆的制作方法与工艺

本发明涉及一种花盆。



背景技术:

随着人类生活品质的提高,室内花卉或绿植的养殖对高品质追求从未止步。不管是办公环境,还是居家环境,几盆生机盎然的植物,不仅使环境增色,还能够有益身心健康。

栽培基质管理是困扰众多室内花卉或绿植的养殖爱好者的重要因素,栽培基质虽然选择众多但是最普遍的还是沙土,由于湿度的不同,栽培基质的状态会发生变化,如透气性和与花盆壁贴合状态。栽培基质与花盆壁贴合不紧密会使得浇水沿着花盆壁流出,不能使栽培基质浇透。栽培基质长期使用会形成结块等使透气性降低的现象。由于栽培基质内部水分和空气都不符合根系的生长,植物根系往往选择聚集在栽培基质与花盆内壁交界处。

花盆的整体设计还要符合美学原理,因为室内花卉绿植养殖所追求的就是品质,所谓品质可以是生活品质、欣赏品质。所以花盆的设计需要在使用功能和美学功能上相互融合,达成统一的整体。



技术实现要素:

为了克服上述现有技术的不足,本发明的目的是提供一种花盆,通过浇水槽和浇水环的结合,栽培基质内部浇水,使得水分散布均匀。通过通气口和浇水环的结合,栽培基质内部通气,使得根系气体环境保持良好。

为了实现上述目的,本发明采用如下技术方案:

一种花盆,包括花盆本体和位于其内壁的浇水槽,还包括浇水环,所述浇水槽底部设置漏水口,所述浇水环底部设置水口,所述漏水口和所述水口通过第一连通管连接,所述浇水环顶部设置多个砂芯,所述浇水环水平埋于栽培基质中。

进一步地,所述浇水环底部设置气口,所述花盆本体侧壁设置通气口,所述气口和所述通气口通过第二连通管连接。

进一步地,所述花盆本体侧壁向内凹陷形成凹槽。

进一步地,所述花盆本体具有排水口。

进一步地,所述浇水槽数量为1-10,所述水口数量与所述浇水槽数量相同。所述浇水槽数量更优选2个。

进一步地,所述浇水槽数量为2个,对侧设置,凹槽设置在浇水槽下方。

进一步地,所述砂芯的数量为1-10。

进一步地,本发明采用的材质选自塑料、陶瓷、玻璃、紫砂、树脂等。

本发明的有益效果:

1.栽培基质内部浇水,而非栽培基质上部浇水,水分布更加均匀,栽培基质与花盆本体上沿的最小预留距离变小,有利于植物从花盆内部伸出。

2.浇水环水平埋于栽培基质中且顶部设置砂芯,水进入浇水环后通过砂芯渗出,砂芯有多个,使得浇水的位置分布更广泛,浇水的均匀性更好,而且砂芯具有多个水流通道,不容易被根系堵塞。砂芯的设置还实现缓慢浇水的作用,避免栽培基质上部浇水,水从花盆壁和栽培基质空隙直接流出的问题。

3.花盆本体侧壁设置通气口,通气口可以连接通气泵,使空气经过浇水环进入栽培基质中,改善栽培基质内部空气环境。水口设置在浇水环底部,每次浇水后水口处都会存有一定水量,通气时这部分水量的存在使得空气不会从第一连通管直接冒出而达不到改善栽培基质内部环境的效果。通气口不使用时用塞子、盖子或阀门堵塞

4.每次浇水时,水一次性加入浇水槽,操作方便。花盆本体底部设置排水口,排水口可以通过塞子或盖子堵塞,实现根据需要打开。通过调节一次性加入浇水槽中水的量可以实现排水口一直处于关闭状态。

5.凹槽作为把手使用,花盆不额外占用空间。

6.浇水槽数量优选2个,对侧设置,凹槽设置在浇水槽下方。设计更加合理,更加美观,使用方便。

附图说明

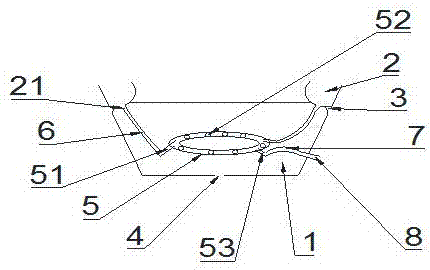

图1为本发明结构示意图一;

图2为本发明结构示意图二;

图3为本发明浇水环结构示意图;

其中,1.花盆本体,2.浇水槽,3.凹槽,4.排水口,5.浇水环,6.第一连通管,7.第二连通管,8.通气口,21.漏水口,51.水口,52.砂芯,53.气口。

具体实施方式

下面结合附图对本发明作进一步说明。

实施例1:

如图1-3所示,一种花盆,包括花盆本体1和位于其内壁的浇水槽2,还包括浇水环5,所述浇水槽2底部设置漏水口21,所述浇水环5底部设置水口51,所述漏水口21和所述水口51通过第一连通管6连接,所述浇水环5顶部设置多个砂芯52,所述浇水环5水平埋于栽培基质中。

实施例2:

如图1-3所示,一种花盆,包括花盆本体1和位于其内壁的浇水槽2,还包括浇水环5,所述浇水槽2底部设置漏水口21,所述浇水环5底部设置水口51,所述漏水口21和所述水口51通过第一连通管6连接,所述浇水环5顶部设置多个砂芯52,所述浇水环5水平埋于栽培基质中。所述浇水环5底部设置气口53,所述花盆本体1侧壁设置通气口8,所述气口53和所述通气口8通过第二连通管7连接。

实施例3:

如图1-3所示,一种花盆,包括花盆本体1和位于其内壁的浇水槽2,还包括浇水环5,所述浇水槽2底部设置漏水口21,所述浇水环5底部设置水口51,所述漏水口21和所述水口51通过第一连通管6连接,所述浇水环5顶部设置多个砂芯52,所述浇水环5水平埋于栽培基质中。所述花盆本体1侧壁向内凹陷形成凹槽3。所述花盆本体1具有排水口4。

实施例4:

如图1-3所示,一种花盆,包括花盆本体1和位于其内壁的浇水槽2,还包括浇水环5,所述浇水槽2底部设置漏水口21,所述浇水环5底部设置水口51,所述漏水口21和所述水口51通过第一连通管6连接,所述浇水环5顶部设置多个砂芯52,所述浇水环5水平埋于栽培基质中。所述浇水槽2数量为1-10,所述水口51数量与所述浇水槽2数量相同。所述砂芯52的数量为1-10。

实施例5:

如图1-3所示,一种花盆,包括花盆本体1和位于其内壁的浇水槽2,还包括浇水环5,所述浇水槽2底部设置漏水口21,所述浇水环5底部设置水口51,所述漏水口21和所述水口51通过第一连通管6连接,所述浇水环5顶部设置多个砂芯52,所述浇水环5水平埋于栽培基质中。所述浇水环5底部设置气口53,所述花盆本体1侧壁设置通气口8,所述气口53和所述通气口8通过第二连通管7连接。所述浇水槽2数量为1-10,所述水口51数量与所述浇水槽2数量相同。所述砂芯52的数量为1-10。

实施例6:

如图1-3所示,一种花盆,包括花盆本体1和位于其内壁的浇水槽2,还包括浇水环5,所述浇水槽2底部设置漏水口21,所述浇水环5底部设置水口51,所述漏水口21和所述水口51通过第一连通管6连接,所述浇水环5顶部设置多个砂芯52,所述浇水环5水平埋于栽培基质中。所述浇水环5底部设置气口53,所述花盆本体1侧壁设置通气口8,所述气口53和所述通气口8通过第二连通管7连接。所述浇水槽2数量为2个,所述水口51数量与所述浇水槽2数量相同。所述砂芯52的数量为4-8。

实施例7:

如图1-3所示,一种花盆,包括花盆本体1和位于其内壁的浇水槽2,还包括浇水环5,所述浇水槽2底部设置漏水口21,所述浇水环5底部设置水口51,所述漏水口21和所述水口51通过第一连通管6连接,所述浇水环5顶部设置多个砂芯52,所述浇水环5水平埋于栽培基质中。所述浇水环5底部设置气口53,所述花盆本体1侧壁设置通气口8,所述气口53和所述通气口8通过第二连通管7连接。所述浇水槽2数量为2个,所述水口51数量与所述浇水槽2数量相同。所述砂芯52的数量为4-8。所述花盆本体1侧壁向内凹陷形成凹槽3。所述凹槽3在所述浇水槽2下方,所述花盆本体1具有排水口4。

上述虽然结合附图对本发明的具体实施方式进行了描述,但并非对本发明保护范围的限制,所属领域技术人员应该明白,在本发明的技术方案的基础上,本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本发明的保护范围以内。
