一种猪苓种植用培养装置的制作方法

本技术涉及猪苓种植，具体为一种猪苓种植用培养装置。

背景技术：

1、猪苓是一味常用的中药，属于淡渗利湿类的中药，具有消肿、利尿的功效，而猪苓具有喜冷凉、阴郁、湿润，怕干旱的特性，对种植的环境有一定的要求，因此在对一些猪苓的种植时需要使用到一种猪苓种植用培养装置。

2、现有技术公开号cn204579055u专利文献中公开了猪苓组合菌种子培育装置，该实用新型包括湿木箱体、段木种子体、树叶腐殖土和猪苓菌核，湿木箱体为鲜木材制成的薄壁上敞口箱体，段木种子体竖向放置在湿木箱体内部，所述段木种子体为蜜环菌材截成的段木上设有多个孔，所述孔内均放置有猪苓菌核，所述段木种子体与湿木箱体之间填充有树叶腐殖土。

3、但是由于现有技术公开号cn204579055u专利技术在使用时的加湿能力不佳，导致其在实际使用过程中，不便于及时有效地掌握种植时的湿度，以及不便于便捷地对其进行加湿作业，影响猪苓种植的工作效率。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的在于提供一种猪苓种植用培养装置，以解决上述背景技术中提出现有技术在猪苓种植时加湿能力不佳的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种猪苓种植用培养装置，包括主体机构、调节机构和搅拌机构，所述调节机构位于主体机构的内部，所述搅拌机构位于主体机构的上方，所述主体机构包括培养箱体、储水箱体、水泵、抽水管、输水管、喷淋管体和雾化喷头，所述储水箱体固定安装在培养箱体的上端，所述水泵固定安装在储水箱体的右端，所述抽水管固定安装在水泵的前端，所述抽水管延伸至储水箱体的内部，所述输水管固定安装在水泵的下端，所述输水管延伸至培养箱体的内部，所述喷淋管体固定安装在输水管的下端，所述雾化喷头固定安装在喷淋管体的下端，通过对水泵和抽水管的安装，实现了便于将水源抽至喷淋管体内，再由雾化喷头喷出，完成加湿作业的作用。

5、优选的，所述调节机构包括安装凹槽、传动电机、传动轴、防护块、丝杆、活动盘、定位螺母、种植盘和排水管，所述安装凹槽固定设置在培养箱体内部的后端，通过对安装凹槽的安装，实现了便于对定位螺母进行限位的作用。

6、优选的，所述传动电机固定安装在安装凹槽内端的左端，所述传动轴固定安装在传动电机右端的传动端，所述防护块固定安装在传动轴的右端，所述丝杆固定安装在防护块的右端，通过对传动电机和传动轴的安装，实现了便于带动丝杆进行转动，使定位螺母在丝杆上进行位置移动的作用。

7、优选的，所述活动盘固定安装在丝杆的右端，所述丝杆的右端转动连接活动盘，所述定位螺母螺纹连接在丝杆的外端，所述定位螺母固定连接至喷淋管体的后端，所述种植盘固定安装在培养箱体的内端，所述排水管固定安装在培养箱体的右端，通过对定位螺母的安装，实现了便于带动喷淋管体和雾化喷头进行位置移动的作用。

8、优选的，所述搅拌机构包括驱动电机、转动轴、搅拌辊、透气孔、控制器、温度传感器、湿度传感器、箱门、透视窗和支撑脚，所述驱动电机固定安装在储水箱体的上端，所述转动轴固定安装在驱动电机下端的传动端，所述转动轴位于储水箱体的内部，所述搅拌辊固定安装在转动轴的下端，通过对驱动电机和转动轴的安装，实现了便于带动搅拌辊进行转动的作用。

9、优选的，所述透气孔固定设置在培养箱体的上端，所述控制器固定安装在培养箱体的右端，所述温度传感器固定安装在培养箱体内部的左端，所述温度传感器与控制器电性连接，所述湿度传感器固定安装在培养箱体内部的左端，所述湿度传感器与控制器电性连接，所述箱门活动安装在培养箱体的前端，所述透视窗固定安装在箱门的前端，所述支撑脚固定安装在培养箱体的下端，通过对湿度传感器和湿度传感器的安装，实现了便于实时观察培养箱体内部温湿度的情况。

10、与现有技术相比，本实用新型的有益效果是：

11、1、该猪苓种植用培养装置，通过对主体机构的安装和改进，使得本实用新型的加湿能力有所提升，在实际使用过程中，可以便捷地根据种植培养需要对猪苓进行加湿作业，且减轻人工劳动量，提高了该猪苓种植用培养装置的使用效率；

12、2、该猪苓种植用培养装置，通过对调节机构的安装和改进，使得本实用新型的调节能力有所提升，在实际使用过程中，可以便捷地调节喷淋管体和雾化喷头的使用位置，便于对不同位置进行加湿作业，且加湿均匀，提高了该猪苓种植用培养装置的市场竞争力；

13、3、该猪苓种植用培养装置，通过对搅拌机构的安装和改进，使得本实用新型的搅拌能力有所提升，在实际使用过程中，可以快速有效地对培养用的营养液以及水源进行搅拌混合，便于喷淋加湿作业，提高了该猪苓种植用培养装置的实用性。

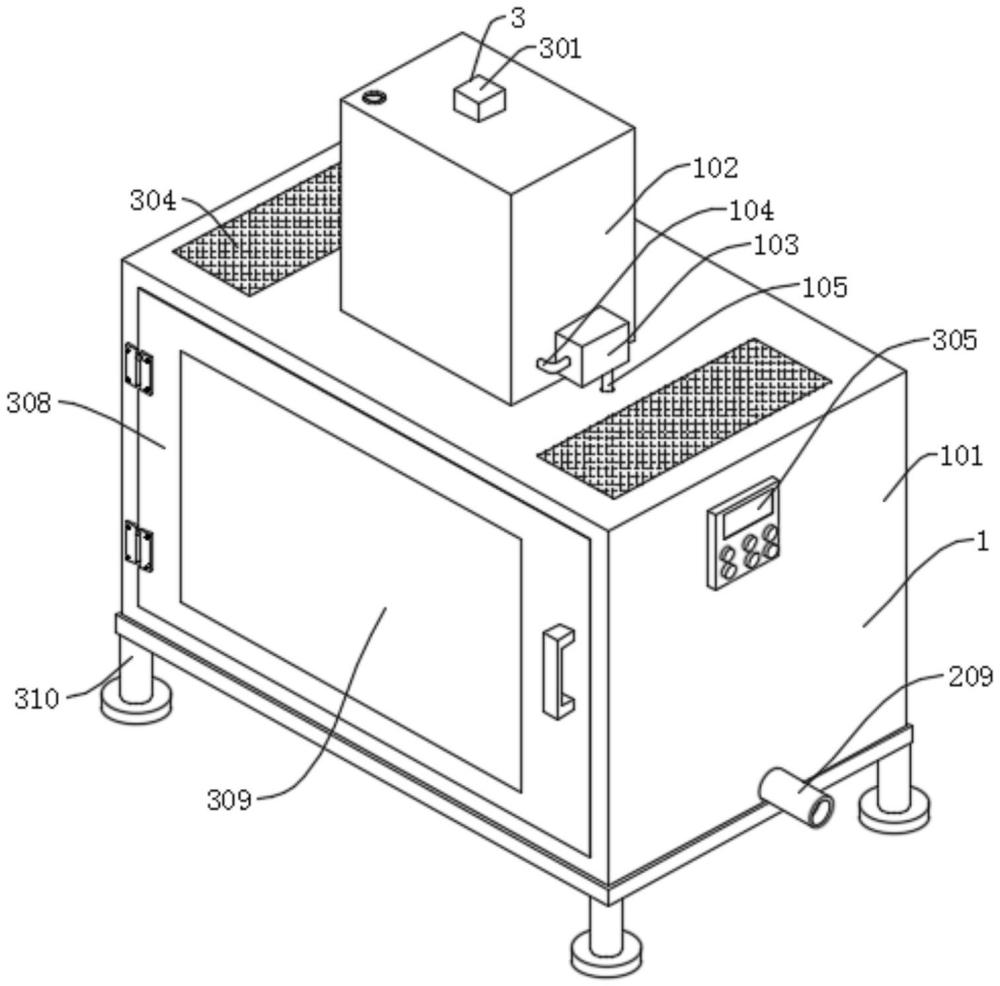

1.一种猪苓种植用培养装置，包括主体机构(1)、调节机构(2)和搅拌机构(3)，其特征在于：所述调节机构(2)位于主体机构(1)的内部，所述搅拌机构(3)位于主体机构(1)的上方，所述主体机构(1)包括培养箱体(101)、储水箱体(102)、水泵(103)、抽水管(104)、输水管(105)、喷淋管体(106)和雾化喷头(107)，所述储水箱体(102)固定安装在培养箱体(101)的上端，所述水泵(103)固定安装在储水箱体(102)的右端，所述抽水管(104)固定安装在水泵(103)的前端，所述抽水管(104)延伸至储水箱体(102)的内部，所述输水管(105)固定安装在水泵(103)的下端，所述输水管(105)延伸至培养箱体(101)的内部，所述喷淋管体(106)固定安装在输水管(105)的下端，所述雾化喷头(107)固定安装在喷淋管体(106)的下端。

2.根据权利要求1所述的一种猪苓种植用培养装置，其特征在于：所述调节机构(2)包括安装凹槽(201)、传动电机(202)、传动轴(203)、防护块(204)、丝杆(205)、活动盘(206)、定位螺母(207)、种植盘(208)和排水管(209)，所述安装凹槽(201)固定设置在培养箱体(101)内部的后端。

3.根据权利要求2所述的一种猪苓种植用培养装置，其特征在于：所述传动电机(202)固定安装在安装凹槽(201)内端的左端，所述传动轴(203)固定安装在传动电机(202)右端的传动端，所述防护块(204)固定安装在传动轴(203)的右端，所述丝杆(205)固定安装在防护块(204)的右端。

4.根据权利要求3所述的一种猪苓种植用培养装置，其特征在于：所述活动盘(206)固定安装在丝杆(205)的右端，所述丝杆(205)的右端转动连接活动盘(206)，所述定位螺母(207)螺纹连接在丝杆(205)的外端，所述定位螺母(207)固定连接至喷淋管体(106)的后端，所述种植盘(208)固定安装在培养箱体(101)的内端，所述排水管(209)固定安装在培养箱体(101)的右端。

5.根据权利要求4所述的一种猪苓种植用培养装置，其特征在于：所述搅拌机构(3)包括驱动电机(301)、转动轴(302)、搅拌辊(303)、透气孔(304)、控制器(305)、温度传感器(306)、湿度传感器(307)、箱门(308)、透视窗(309)和支撑脚(310)，所述驱动电机(301)固定安装在储水箱体(102)的上端，所述转动轴(302)固定安装在驱动电机(301)下端的传动端，所述转动轴(302)位于储水箱体(102)的内部，所述搅拌辊(303)固定安装在转动轴(302)的下端。

6.根据权利要求5所述的一种猪苓种植用培养装置，其特征在于：所述透气孔(304)固定设置在培养箱体(101)的上端，所述控制器(305)固定安装在培养箱体(101)的右端，所述温度传感器(306)固定安装在培养箱体(101)内部的左端，所述温度传感器(306)与控制器(305)电性连接，所述湿度传感器(307)固定安装在培养箱体(101)内部的左端，所述湿度传感器(307)与控制器(305)电性连接，所述箱门(308)活动安装在培养箱体(101)的前端，所述透视窗(309)固定安装在箱门(308)的前端，所述支撑脚(310)固定安装在培养箱体(101)的下端。
