一种修剪高度可调的草坪修剪装置的制作方法

本发明涉及草坪修剪，特别涉及一种修剪高度可调的草坪修剪装置。

背景技术：

1、随着城市绿化意识的加强，人们对周围环境的绿化和美观的要求越来越高，长期以来，园林绿化带的修剪主要靠草坪修剪机，以取代草坪的手工修剪，大大提高了工作效率。

2、现有的草坪修剪装置在应用过程中，虽可根据所需修剪高度的不同，对修剪高度进行适应性调节，但在实际使用时，装置内部用于调节高度的部件容易受外界因素的影响发生松动，导致修剪高度逐步降低，影响草坪修剪高度的一致性。

技术实现思路

1、有鉴于此，本发明提供一种修剪高度可调的草坪修剪装置，以解决现有的草坪修剪装置在应用过程中，虽可根据所需修剪高度的不同，对修剪高度进行适应性调节，但在实际使用时，装置内部用于调节高度的部件容易受外界因素的影响发生松动，导致修剪高度逐步降低，影响草坪修剪高度的一致性的问题。

2、本发明提供了一种修剪高度可调的草坪修剪装置，具体包括：支撑基座；所述支撑基座固定在车头前端，支撑基座前侧连接有活动支撑架，活动支撑架顶部安装有手动螺杆，手动螺杆与支撑基座相连；所述活动支撑架顶部安装有活动限位圈，活动限位圈与手动螺杆相连；所述活动支撑架前侧固定连接有风箱，风箱内部安装有风轴，风轴右端连接有传动带a；所述风箱顶部通过螺栓固定连接有电机a，电机a与传动带a相连；所述活动支撑架前侧连接有碎草收集箱；所述风箱前端底部固定连接有前修剪铲，前修剪铲内部安装有转轴，转轴左端连接有传动带b；所述转轴外部通过螺栓固定连接有三个修剪刀，修剪刀位于前修剪铲内部；所述前修剪铲顶部通过螺栓固定连接有电机b，电机b与传动带b相连。

3、进一步的，所述前修剪铲底部前端设有齿槽，转轴转动连接于前修剪铲内，转轴外侧呈环绕状设有三个网架，修剪刀通过螺栓与网架固定连接，修剪刀刃部与前修剪铲内侧相接触。

4、进一步的，所述转轴左端设有大带轮b，电机b的驱动轴上安装有小带轮b，小带轮b通过传动带b与转轴所设有的大带轮b传动连接，车辆带动装置在草坪上行驶，电机b通过传动带b带动转轴转动，转轴带动修剪刀在前修剪铲内部运转，当草到达齿槽部位时，通过移动的前修剪铲实现对草坪修剪作业。

5、进一步的，所述前修剪铲顶部出口处与风箱进口处相连通，风轴转动连接于风箱内，风轴外部呈环绕状设有五个风叶，风叶与风箱内壁相接触。

6、进一步的，所述风轴右端设有大带轮a，电机a的驱动轴上安装有小带轮a，小带轮a通过传动带a与风轴所设有的大带轮a传动连接。

7、进一步的，所述碎草收集箱两侧设有网板，碎草收集箱位于风箱底部，碎草收集箱顶部箱口位于风箱出口正下方，电机a通过传动带a带动风轴在风箱内转动，风轴带动风叶在风箱内部运转，空气经网架内部网口进入，前修剪铲内部修剪下来的草叶受空气流通影响吸入风箱内，通过风叶将草叶吹送至风箱内，空气经风箱两侧网板，起到对草叶收集效果，避免草叶散落在草坪上，影响草叶美观性。

8、进一步的，所述活动支撑架前侧设有四个l型支撑槽，碎草收集箱后侧设有l型支撑条，l型支撑条滑动连接于活动支撑架所设有的l型支撑槽内，l型支撑条底部设有定位槽，活动支撑架插接于定位槽内。

9、进一步的，所述支撑基座前侧设有四个移动导轨，活动支撑架后侧设有四个导向滑槽，支撑基座所设有的移动导轨滑动连接于导向滑槽内，手动螺杆与活动支撑架转动连接，支撑基座前侧底端设有螺孔，手动螺杆螺纹连接于支撑基座所设有的螺孔内，可根据草坪所需修剪高度的不同，转动手动螺杆，通过手动螺杆带动支撑基座前侧活动支撑架上下移动，改变前修剪铲底部离地间距，更好满足于不同高度草坪修剪需求。

10、进一步的，所述活动限位圈与手动螺杆顶部滑动连接，手动螺杆顶部呈外花键状，活动限位圈内部呈内花键状，活动限位圈底部呈环绕状设有限位块，活动支撑架顶部呈环绕状设有限位槽，活动限位圈所设有的限位块插接于活动支撑架所设有的限位槽内，手动螺杆顶部外套装有弹簧，弹簧顶端与手动螺杆顶端手轮相接触，弹簧底端与活动限位圈顶部相接触。

11、本发明所提供的一种修剪高度可调的草坪修剪装置，具有以下有益效果：

12、1、本发明车辆带动装置在草坪上行驶，电机b通过传动带b带动转轴转动，转轴带动修剪刀在前修剪铲内部运转，当草到达齿槽部位时，通过移动的前修剪铲实现对草坪修剪作业；电机a通过传动带a带动风轴在风箱内转动，风轴带动风叶在风箱内部运转，空气经网架内部网口进入，前修剪铲内部修剪下来的草叶受空气流通影响吸入风箱内，通过风叶将草叶吹送至风箱内，空气经风箱两侧网板排出，起到对草叶收集效果，避免草叶散落在草坪上，影响草叶美观性；当l型支撑条滑动连接于l型支撑槽内后，碎草收集箱受重力影响向下移动，使活动支撑架插接于l型支撑条底部所设有的定位槽内，起到对碎草收集箱定位效果，避免碎草收集箱左右移动，使碎草收集箱拆装更加简便，以便定期将碎草收集箱内部草叶倾倒出来。

13、2、本发明可根据草坪所需修剪高度的不同，转动手动螺杆，通过手动螺杆带动支撑基座前侧活动支撑架上下移动，改变前修剪铲底部离地间距，更好满足于不同高度草坪修剪需求；待手动螺杆转动调节完毕后，活动限位圈受弹簧推力影响向下移动，使限位块插接于限位槽内，通过活动限位圈对手动螺杆进行锁止固定，避免手动螺杆松动状况的发生，保障草坪修剪高度的一致性；当需要对手动螺杆转动调节时，活动限位圈向上移动，弹簧呈收缩状，限位块从限位槽内分离，即可对手动螺杆进行正反转调节。

14、本发明的其他优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。

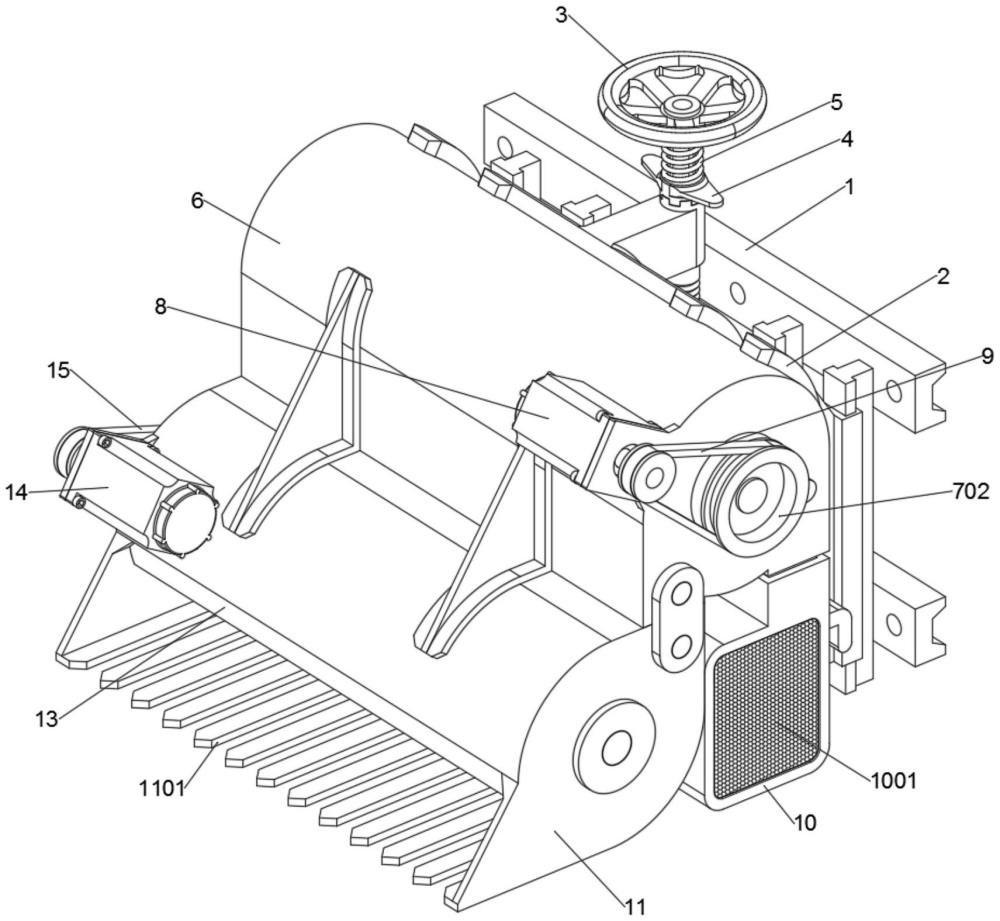

1.一种修剪高度可调的草坪修剪装置，包括：支撑基座(1)；其特征在于，所述支撑基座(1)固定在车头前端，支撑基座(1)前侧连接有活动支撑架(2)，活动支撑架(2)顶部安装有手动螺杆(3)，手动螺杆(3)与支撑基座(1)相连；所述活动支撑架(2)顶部安装有活动限位圈(4)，活动限位圈(4)与手动螺杆(3)相连；所述活动支撑架(2)前侧固定连接有风箱(6)，风箱(6)内部安装有风轴(7)，风轴(7)右端连接有传动带a(9)；所述风箱(6)顶部通过螺栓固定连接有电机a(8)，电机a(8)与传动带a(9)相连；所述活动支撑架(2)前侧连接有碎草收集箱(10)；所述风箱(6)前端底部固定连接有前修剪铲(11)，前修剪铲(11)内部安装有转轴(12)，转轴(12)左端连接有传动带b(15)；所述转轴(12)外部通过螺栓固定连接有三个修剪刀(13)，修剪刀(13)位于前修剪铲(11)内部；所述前修剪铲(11)顶部通过螺栓固定连接有电机b(14)，电机b(14)与传动带b(15)相连。

2.如权利要求1所述一种修剪高度可调的草坪修剪装置，其特征在于：所述前修剪铲(11)底部前端设有齿槽(1101)，转轴(12)转动连接于前修剪铲(11)内，转轴(12)外侧呈环绕状设有三个网架(1201)，修剪刀(13)通过螺栓与网架(1201)固定连接，修剪刀(13)刃部与前修剪铲(11)内侧相接触。

3.如权利要求1所述一种修剪高度可调的草坪修剪装置，其特征在于：所述转轴(12)左端设有大带轮b(1202)，电机b(14)的驱动轴上安装有小带轮b(1401)，小带轮b(1401)通过传动带b(15)与转轴(12)所设有的大带轮b(1202)传动连接。

4.如权利要求1所述一种修剪高度可调的草坪修剪装置，其特征在于：所述前修剪铲(11)顶部出口处与风箱(6)进口处相连通，风轴(7)转动连接于风箱(6)内，风轴(7)外部呈环绕状设有五个风叶(701)，风叶(701)与风箱(6)内壁相接触。

5.如权利要求1所述一种修剪高度可调的草坪修剪装置，其特征在于：所述风轴(7)右端设有大带轮a(702)，电机a(8)的驱动轴上安装有小带轮a(801)，小带轮a(801)通过传动带a(9)与风轴(7)所设有的大带轮a(702)传动连接。

6.如权利要求1所述一种修剪高度可调的草坪修剪装置，其特征在于：所述碎草收集箱(10)两侧设有网板(1001)，碎草收集箱(10)位于风箱(6)底部，碎草收集箱(10)顶部箱口位于风箱(6)出口正下方。

7.如权利要求1所述一种修剪高度可调的草坪修剪装置，其特征在于：所述活动支撑架(2)前侧设有四个l型支撑槽(203)，碎草收集箱(10)后侧设有l型支撑条(1002)，l型支撑条(1002)滑动连接于活动支撑架(2)所设有的l型支撑槽(203)内，l型支撑条(1002)底部设有定位槽(10021)，活动支撑架(2)插接于定位槽(10021)内。

8.如权利要求1所述一种修剪高度可调的草坪修剪装置，其特征在于：所述支撑基座(1)前侧设有四个移动导轨(101)，活动支撑架(2)后侧设有四个导向滑槽(201)，支撑基座(1)所设有的移动导轨(101)滑动连接于导向滑槽(201)内，手动螺杆(3)与活动支撑架(2)转动连接，支撑基座(1)前侧底端设有螺孔(102)，手动螺杆(3)螺纹连接于支撑基座(1)所设有的螺孔(102)内。

9.如权利要求1所述一种修剪高度可调的草坪修剪装置，其特征在于：所述活动限位圈(4)与手动螺杆(3)顶部滑动连接，手动螺杆(3)顶部呈外花键状，活动限位圈(4)内部呈内花键状，活动限位圈(4)底部呈环绕状设有限位块(401)，活动支撑架(2)顶部呈环绕状设有限位槽(202)，活动限位圈(4)所设有的限位块(401)插接于活动支撑架(2)所设有的限位槽(202)内，手动螺杆(3)顶部外套装有弹簧(5)，弹簧(5)顶端与手动螺杆(3)顶端手轮相接触，弹簧(5)底端与活动限位圈(4)顶部相接触。
