自动灌水装置

本技术涉及一种自动灌水装置，属于灌溉。

背景技术：

1、在进行植物培养实验时，需要在盆栽内灌注一定液位高度的水，保证水培植物的正常所需，当盆栽内的水位下降时，需要及时的补充水分，传统的方式是人工进行灌水，但是人工灌水水位控制不准确，并且提高劳动强度，目前也有一些自动灌水装置，可以控制水位的高度，但是这种装置往往需要在每个盆栽内设置液位传感器，每个盆栽再配备单独的控制阀门，这样无疑大大提高了成本，不利于推广使用。

技术实现思路

1、本实用新型提供一种自动灌水装置，解决目前的装置需要在每个盆栽内设置液位传感器，每个盆栽再配备单独的控制阀门，这样无疑大大提高了成本，不利于推广使用的问题。

2、本实用新型涉及一种自动灌水装置，包括水箱，水箱连接有注水管，注水管上设有阀门，水箱的外周同一高度位置固定有不少于一根输送管，每根输送管上固定有多根三通管，每根三通管的底部出口固定有灌水管，每个灌水管的下方均设有盆栽，每个灌水管下部套有调节管，调节管的下部内孔中设有锥形的密封面，密封面的下方设有浮球，调节管的底部固定有限位网板，调节管的上部内壁中设有密封凹槽，密封凹槽内设有密封圈，灌水管上设有锁紧调节管的锁紧装置。

3、作为一种优选，锁紧装置包括固定在灌水管顶部外侧壁左右两侧的l型的锁紧板，锁紧板的底端螺纹连接有锁紧螺栓，锁紧螺栓的内端与调节管的外侧壁接触，方便松开和锁紧调节管。

4、作为一种优选，灌水管的底部两侧固定有限位块，调节管上部内侧壁上设有导向槽，限位块伸入导向槽内，导向槽处于密封圈的下方且处于密封面的上方，防止调节管脱出灌水管。

5、作为一种优选，水箱一侧设有支撑架，每个盆栽下方的支撑架上设有放置盆栽的放置孔。方便放置盆栽。

6、作为一种优选，水箱的底部固定有支腿，水箱上部内壁上固定有液位传感器，液位传感器连接有plc控制器，阀门为电动阀，电动阀连接plc控制器。可以进行自动向水箱内注水。

7、本实用新型，具有以下有益效果：

8、通过在每个盆栽上方设置灌水管，然后在每个灌水管上设有调节管，调节管内设有浮球和密封面，当盆栽内的液位降到所需位置以下时，浮球脱离对密封面的密封，灌水管进行灌水，随着液位升高，浮球在浮力作用下会上升顶在密封面处，停止灌水，做到自动灌水，并且结构简单，成本较低，利于推广，并且可以通过移动调节管的高度调节所需液面高度。

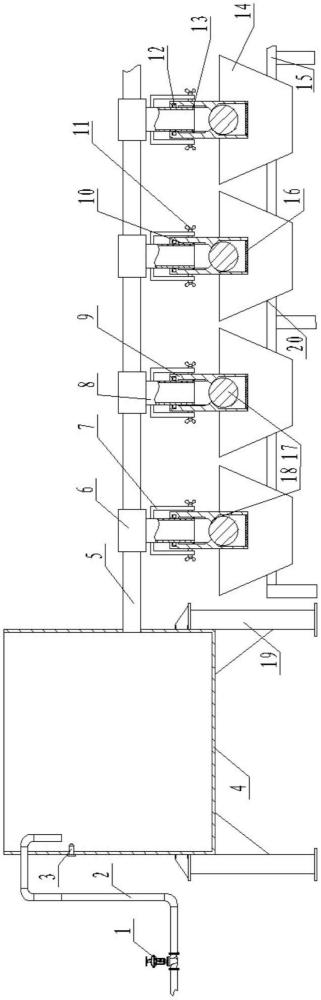

1.一种自动灌水装置，包括水箱(4)，水箱(4)连接有注水管(2)，注水管(2)上设有阀门(1)，其特征在于：水箱(4)的外周同一高度位置固定有不少于一根输送管(5)，每根输送管(5)上固定有多根三通管(6)，每根三通管(6)的底部出口固定有灌水管(8)，每个灌水管(8)的下方均设有盆栽(14)，每个灌水管(8)下部套有调节管(9)，调节管(9)的下部内孔中设有锥形的密封面(18)，密封面(18)的下方设有浮球(17)，调节管(9)的底部固定有限位网板(16)，调节管(9)的上部内壁中设有密封凹槽，密封凹槽内设有密封圈(12)，灌水管(8)上设有锁紧调节管(9)的锁紧装置。

2.根据权利要求1所述的自动灌水装置，其特征在于：锁紧装置包括固定在灌水管(8)顶部外侧壁左右两侧的l型的锁紧板(7)，锁紧板(7)的底端螺纹连接有锁紧螺栓(11)，锁紧螺栓(11)的内端与调节管(9)的外侧壁接触。

3.根据权利要求1所述的自动灌水装置，其特征在于：灌水管(8)的底部两侧固定有限位块(13)，调节管(9)上部内侧壁上设有导向槽(10)，限位块(13)伸入导向槽(10)内，导向槽(10)处于密封圈(12)的下方且处于密封面(18)的上方。

4.根据权利要求1所述的自动灌水装置，其特征在于：水箱(4)一侧设有支撑架(15)，每个盆栽(14)下方的支撑架(15)上设有放置盆栽(14)的放置孔(20)。

5.根据权利要求4所述的自动灌水装置，其特征在于：水箱(4)的底部固定有支腿(19)，水箱(4)上部内壁上固定有液位传感器(3)，液位传感器(3)连接有plc控制器，阀门(1)为电动阀，电动阀连接plc控制器。
