一种园林绿化用可持续供水装置的制作方法

本技术属于园林绿化设备，具体为一种园林绿化用可持续供水装置。

背景技术：

1、园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域。

2、目前，在对园林绿化植物进行灌溉作业时，通常自上而下喷洒水来浇灌，水直接浇到植物上端的叶片上，从植物叶片上滑落的水会落入到植物根茎附近，由于植物顶部和根部具有一定的高度差，水从植物顶部滑落到根部需要一定时间，使得植物的根部不能及时地得到灌溉，需要花费大量时间才能完成植物根部的灌溉作业，灌溉效率较低。

技术实现思路

1、本实用新型的目的是提供一种园林绿化用可持续供水装置，可对园林绿化植物顶部的叶片和根部同时进行浇灌作业，从而提高灌溉效率。

2、为实现上述目的，本实用新型采用的技术方案是：提供一种园林绿化用可持续供水装置，包括第一分流管和第二分流管，所述第二分流管的左右两端均固定连接有支撑架，所述第一分流管固定安装在第二分流管的上端，所述第一分流管和第二分流管的后端固定连接有进液管，所述第一分流管通过进液管与第二分流管连通，所述第一分流管的上端固定连接有可伸缩式软管，所述可伸缩式软管与第一分流管相互连通，所述可伸缩式软管设置有多个，且均匀地安装在第一分流管的上端，多个所述可伸缩式软管的上端均固定连接有连接管，多个连接管的下端均固定连接有第一喷头，多个连接管之间通过连接架固定连接，所述连接架通过升降组件与第一分流管连接，所述第一分流管的后端安装有驱动机构，所述驱动机构与升降组件连接，所述第二分流管的下端固定连接有硬质管，所述硬质管与第二分流管相连通，所述硬质管设置有多个，且均匀地位于第二分流管的下端，多个硬质管的下端均固定连接有柔性管，多个柔性管远离硬质管的一端均固定连接有第二喷头，所述第二喷头从后向前逐渐的倾斜向下，多个第二喷头的圆周面均固定连接有固定块，相邻的两固定块之间通过固定轴固定连接，所述固定块的上端安装有角度调节组件，所述固定块通过角度调节组件与第二分流管连接。

3、可选地，所述升降组件包括第一螺纹筒和第一螺纹杆，所述第一分流管的后端通过第一支撑座转动连接有第一螺纹筒，所述第一螺纹筒的内部螺纹连接有第一螺纹杆，所述第一螺纹杆固定安装在连接架的下端。

4、可选地，所述驱动机构包括轴承座、蜗杆和蜗轮，所述第一分流管的后端固定连接有轴承座，所述轴承座的内部转动连接有蜗杆，所述第一螺纹筒的圆周面固定连接有蜗轮，所述蜗杆与蜗轮啮合。

5、可选地，所述第一分流管的上端固定连接有导向伸缩杆，所述导向伸缩杆的输出端固定连接在连接架的下端。

6、可选地，所述角度调节组件包括第二螺纹筒、第二螺纹杆、转动块、固定座和第二支撑座，所述第二分流管的前端固定连接有第二支撑座，所述第二支撑座设置有三组，且均匀地位于第二分流管的前端，位于中间位置第二支撑座的内部转动连接有第二螺纹筒，所述第二螺纹筒的内部螺纹连接有第二螺纹杆，处于中间位置固定块的上端固定连接有固定座，所述固定座的内部转动连接有转动块，所述第二螺纹杆固定安装在转动块的上端。

7、可选地，位于最左端和最右端第二支撑座的内部均滑动连接有导向杆，所述固定座和转动块均设置有三个，且分别位于最左端、最右端和中间位置固定块的上端，所述导向杆固定安装在位于最左端和最右端转动块的上端。

8、和现有技术相比，本实用新型的有益效果为：

9、1、本实用新型通过进液管外接水管，使得水可沿水管和进液管进入到第一分流管和第二分流管中，进入到第一分流管内的水进入到可伸缩式软管和连接管中，最后从第一喷嘴中喷出，对园林绿化植物上端的叶部进行浇灌作业，而进入到第二分流管内部的水可进入到硬质管和柔性管中，最后从第二喷头中喷出，对园林绿化植物的根部进行浇灌作业，从而可对园林绿化植物的叶部和根部同时进行浇灌作业，提高浇灌效率。

10、2、本实用新型在升降组件、驱动机构和角度调节组件的相互配合下，在驱动机构的作用下，可带动升降组件工作，升降组件带动连接架升降，从而带动连接管和第一喷头升降，此时第一喷头距离地面的高度发生变化，从而可通过第一喷头对不同高度园林绿化植物顶部的叶片进行浇灌作业；而控制角度调节组件作业，使得第二喷头的角度发生变化，从而使得第二喷头可更加精准地朝向园林绿化植物的根部，这样从第二喷头中喷出的水可准确地对园林绿化植物的根部进行浇灌作业，从而可减少水资源的浪费。

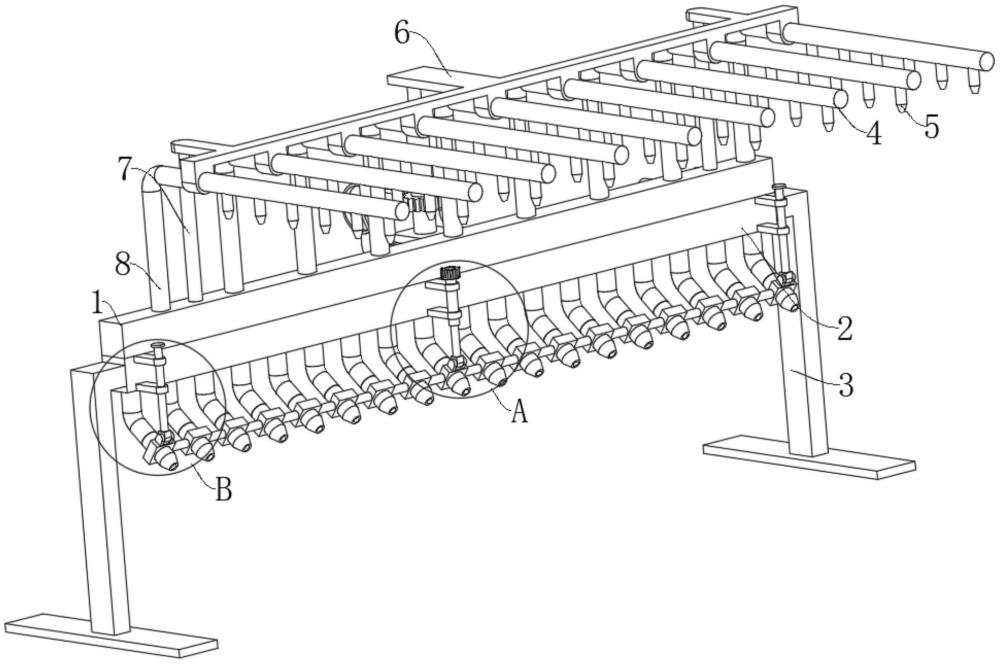

1.一种园林绿化用可持续供水装置，包括第一分流管(1)和第二分流管(2)，其特征在于：所述第二分流管(2)的左右两端均固定连接有支撑架(3)，所述第一分流管(1)固定安装在第二分流管(2)的上端，所述第一分流管(1)和第二分流管(2)的后端固定连接有进液管(9)，所述第一分流管(1)通过进液管(9)与第二分流管(2)连通，所述第一分流管(1)的上端固定连接有可伸缩式软管(8)，所述可伸缩式软管(8)与第一分流管(1)相互连通，所述可伸缩式软管(8)设置有多个，且均匀地安装在第一分流管(1)的上端，多个所述可伸缩式软管(8)的上端均固定连接有连接管(4)，多个连接管(4)的下端均固定连接有第一喷头(5)，多个连接管(4)之间通过连接架(6)固定连接，所述连接架(6)通过升降组件与第一分流管(1)连接，所述第一分流管(1)的后端安装有驱动机构，所述驱动机构与升降组件连接，所述第二分流管(2)的下端固定连接有硬质管(10)，所述硬质管(10)与第二分流管(2)相连通，所述硬质管(10)设置有多个，且均匀地位于第二分流管(2)的下端，多个硬质管(10)的下端均固定连接有柔性管(11)，多个柔性管(11)远离硬质管(10)的一端均固定连接有第二喷头(12)，所述第二喷头(12)从后向前逐渐的倾斜向下，多个第二喷头(12)的圆周面均固定连接有固定块(13)，相邻的两固定块(13)之间通过固定轴(14)固定连接，所述固定块(13)的上端安装有角度调节组件，所述固定块(13)通过角度调节组件与第二分流管(2)连接。

2.如权利要求1所述的一种园林绿化用可持续供水装置，其特征在于：所述升降组件包括第一螺纹筒(23)和第一螺纹杆(15)，所述第一分流管(1)的后端通过第一支撑座转动连接有第一螺纹筒(23)，所述第一螺纹筒(23)的内部螺纹连接有第一螺纹杆(15)，所述第一螺纹杆(15)固定安装在连接架(6)的下端。

3.如权利要求2所述的一种园林绿化用可持续供水装置，其特征在于：所述驱动机构包括轴承座(24)、蜗杆(25)和蜗轮(22)，所述第一分流管(1)的后端固定连接有轴承座(24)，所述轴承座(24)的内部转动连接有蜗杆(25)，所述第一螺纹筒(23)的圆周面固定连接有蜗轮(22)，所述蜗杆(25)与蜗轮(22)啮合。

4.如权利要求1所述的一种园林绿化用可持续供水装置，其特征在于：所述第一分流管(1)的上端固定连接有导向伸缩杆(7)，所述导向伸缩杆(7)的输出端固定连接在连接架(6)的下端。

5.如权利要求1所述的一种园林绿化用可持续供水装置，其特征在于：所述角度调节组件包括第二螺纹筒(16)、第二螺纹杆(17)、转动块(20)、固定座(19)和第二支撑座(18)，所述第二分流管(2)的前端固定连接有第二支撑座(18)，所述第二支撑座(18)设置有三组，且均匀地位于第二分流管(2)的前端，位于中间位置第二支撑座(18)的内部转动连接有第二螺纹筒(16)，所述第二螺纹筒(16)的内部螺纹连接有第二螺纹杆(17)，处于中间位置固定块(13)的上端固定连接有固定座(19)，所述固定座(19)的内部转动连接有转动块(20)，所述第二螺纹杆(17)固定安装在转动块(20)的上端。

6.如权利要求5所述的一种园林绿化用可持续供水装置，其特征在于：位于最左端和最右端第二支撑座(18)的内部均滑动连接有导向杆(21)，所述固定座(19)和转动块(20)均设置有三个，且分别位于最左端、最右端和中间位置固定块(13)的上端，所述导向杆(21)固定安装在位于最左端和最右端转动块(20)的上端。
