一种病畜隔离防护栏的制作方法

本技术属于畜牧兽医领域，特别是涉及一种病畜隔离防护栏。

背景技术：

1、畜牧兽医是指给动物进行疾病预防、诊断并治疗的医生，具体说来说，兽医是利用医学方法促进动物(包括野生动物和家禽家畜水生动物)机体与微生物和自然环境相互协调的一类工作者，其主要任务是研究和实施家畜家禽疾病的诊疗、防治、检疫及畜产品卫生检验等；畜牧业养殖规模较大，养殖牲畜较为集中，当牲畜中存在生病个体时往往会传播影响一大批牲畜得病，因此兽医在进行病畜治疗时往往要采取单个隔离法进行治疗，隔离需要使用到隔离栏。

2、对比授权公告号为cn218649657u的中国专利，公开了一种畜牧兽医检查用病畜隔离防护栏，包括底座，所述底座的顶部两侧均设置有光杆，两根所述光杆的顶部固定安装有顶板，所述顶板的顶部两侧设置有照明灯；两根所述光杆之间设置有若干防护栏，若干所述防护栏之间设有软绵筒，两根所述光杆的正面固定安装有电动导轨，所述电动导轨的中部活动设置有活动块，所述活动块的一侧设置有水箱，所述水箱的底端固定安装有泵体，所述泵体的底端连通有饮水口，所述饮水口呈“l”形状，且饮水口的端部延伸至防护栏的内侧。

3、上述专利尺寸固定，无法适应不同大小的病畜。因此要设计一种新的设备。

技术实现思路

1、本实用新型的目的在于提供一种病畜隔离防护栏，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种病畜隔离防护栏，包括用于盛放饲料和水的喂食装置和四个用于螺旋顶紧地面固定装置的固定组件，还包括两个用于支撑移动和伸缩折叠的折叠组件和两个用于转动开合和插拔拆卸的阻挡组件，两个所述折叠组件和两个所述阻挡组件交叉围成矩形隔离空间，所述喂食装置安装于隔离空间内部，所述固定组件设置于隔离空间外部四角；

4、所述折叠组件包括两侧对称设置的两根支撑杆，所述支撑杆底部安装有滚轮，两根所述支撑杆之间均匀设置有若干活动杆，所述活动杆与所述支撑杆前面上下对称安装有两个剪式伸缩架；

5、所述阻挡组件包括前后对称设置的两个转动座，两个所述转动座之间设置有挡板，所述挡板与所述转动座之间转动安装有插杆，所述插杆顶部设置有限位板，所述限位板上面设置有把手。

6、进一步地：所述喂食装置包括安装板，所述安装板后面设置有固定夹，所述安装板前面设置有食槽，所述食槽一侧设置有水槽。

7、进一步地：所述固定组件包括固定座，所述固定座内安装有顶杆，所述顶杆与所述固定座螺纹连接，所述顶杆顶部设置有旋钮，所述顶杆底部安装有接地块。

8、进一步地：所述活动杆设置有七根。

9、进一步地：所述把手与所述挡板焊接连接，所述把手表面设置有硅胶缓冲层。

10、进一步地：所述旋钮表面设置有防滑纹，所述接地块采用硅胶材质。

11、与现有技术相比，本实用新型的有益效果是：

12、1、通过伸缩折叠的设置，实现了隔离空间大小的改变，满足了不同大小病畜的隔离需求；

13、2、通过伸缩折叠的设置，方便了收纳；

14、3、通过插拔拆卸的设置，进一步方便了收纳。

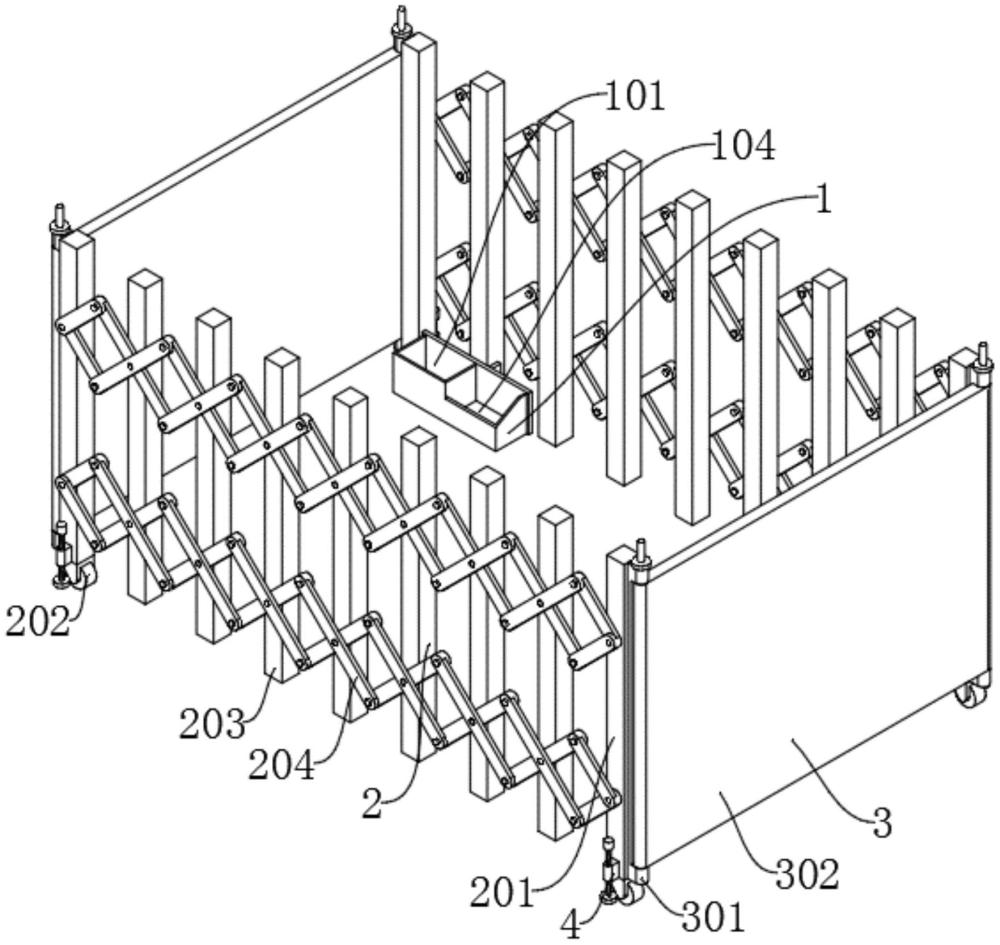

1.一种病畜隔离防护栏，包括用于盛放饲料和水的喂食装置(1)和四个用于螺旋顶紧地面固定装置的固定组件(4)，其特征在于：还包括两个用于支撑移动和伸缩折叠的折叠组件(2)和两个用于转动开合和插拔拆卸的阻挡组件(3)，两个所述折叠组件(2)和两个所述阻挡组件(3)交叉围成矩形隔离空间，所述喂食装置(1)安装于隔离空间内部，所述固定组件(4)设置于隔离空间外部四角；

2.根据权利要求1所述的一种病畜隔离防护栏，其特征在于：所述喂食装置(1)包括安装板(101)，所述安装板(101)后面设置有固定夹(102)，所述安装板(101)前面设置有食槽(104)，所述食槽(104)一侧设置有水槽(103)。

3.根据权利要求1所述的一种病畜隔离防护栏，其特征在于：所述固定组件(4)包括固定座(401)，所述固定座(401)内安装有顶杆(402)，所述顶杆(402)与所述固定座(401)螺纹连接，所述顶杆(402)顶部设置有旋钮(403)，所述顶杆(402)底部安装有接地块(404)。

4.根据权利要求1所述的一种病畜隔离防护栏，其特征在于：所述活动杆(203)设置有七根。

5.根据权利要求1所述的一种病畜隔离防护栏，其特征在于：所述把手(305)与所述挡板(302)焊接连接，所述把手(305)表面设置有硅胶缓冲层。

6.根据权利要求3所述的一种病畜隔离防护栏，其特征在于：所述旋钮(403)表面设置有防滑纹，所述接地块(404)采用硅胶材质。
