农业种子试验田施肥装置的制作方法

本技术涉及一种施肥装置，尤其是涉及一种农业种子试验田施肥装置，属于农业机械设备。

背景技术：

1、试验田指的是试验用的田地，就是用作农业技术人员进行品种对比、肥料对比、季节对比、病虫害防治对比等项目的农田。目前农业种子试验田中常见的施肥方式为人工进行施肥，因此需要工作人员将肥料进行手提撒料施肥，费时费力，现有技术中也有许多农业设备进行辅助施肥，但是现有的施肥装置主要是以大型机械设备为主，一般不适用于面积较小的试验田使用。

2、当对面积较小的农业种子试验田进行施肥作业时，常常会存在以下缺陷：一方面大型的农业机械设备不利于在小型试验田作业，既会压坏试验农作物，又不能够精准施肥；另一方面当采用人工撒料施肥时，费时费力，既提高了人力成本，还降低了施肥作业效率。

3、因此，迫切需要设计一款农业种子试验田施肥装置，以适用于小型农业种子试验田。

技术实现思路

1、本实用新型主要是针对现有技术存在的上述问题，提供一种农业种子试验田施肥装置。

2、本实用新型的目的主要是通过下述方案得以实现的：

3、农业种子试验田施肥装置，包括架体，所述架体的左右两端均通过第一转动杆转动连接有车轮，所述架体的上表面设有第一支撑架，所述第一支撑架上安装有储料斗，所述储料斗的下方连通有下料管，所述下料管的下端连通有施肥腔，所述施肥腔的一侧设有开口，且施肥腔内转动连接有旋转盘，所述旋转盘通过驱动机构的驱动作用转动。

4、作为优选，所述下料管设有两个，且两个下料管呈倒v型结构。

5、作为优选，所述下料管的下端与施肥腔的上方连通，且开口位于施肥腔朝向外侧的位置。

6、作为优选，所述旋转盘的上表面沿其轴线均匀圆周设有一圈分流板。

7、作为优选，所述驱动机构设有两组，且两组驱动机构与两个旋转盘一一对应。

8、作为优选，所述驱动机构包括竖向转动杆、第一锥齿轮、第二锥齿轮、第一齿轮、第二齿轮和传动链条，所述第二齿轮固定套设于其中一个第一转动杆的外壁，所述架体的上表面还设有第二支撑架，所述第二支撑架上转动连接有第二转动杆，所述第一齿轮和第二锥齿轮均固定套设于第二转动杆的外壁，且第一齿轮和第二齿轮之间通过传动链条连接，所述第一锥齿轮固定套设于竖向转动杆的下端，且第一锥齿轮与第二锥齿轮之间啮合链接。

9、作为优选，所述架体的上表面还设有第三支撑架，所述竖向转动杆通过轴承转动连接在第三支撑架上，且竖向转动杆的上端穿过施肥腔与旋转盘的下表面中央固定连接。

10、作为优选，所述第一支撑架上还设有推拉杆。

11、因此，与现有技术相比，本实用新型具备下述优点：

12、（1）本实用新型通过设置的架体、车轮、推拉杆、第一转动杆、驱动机构、旋转盘、下料管和储料斗，首先将该装置通过推拉杆和车轮移动到指定位置，将肥料倾倒至储料斗内，通过推动推拉杆实现该装置的移动，在移动过程中车轮转动，在驱动机构的作用下使得旋转盘的转动，从而能够实现肥料的下料和施肥作业，操作简单；

13、（2）本实用新型结构设计合理，整体小巧灵活，适用于小型农业种子试验田，实用性强，适合推广使用。

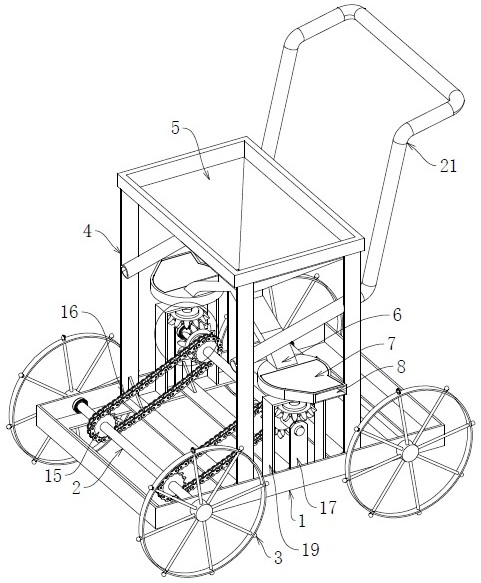

1.农业种子试验田施肥装置，包括架体（1），所述架体（1）的左右两端均通过第一转动杆（2）转动连接有车轮（3），其特征在于：所述架体（1）的上表面设有第一支撑架（4），所述第一支撑架（4）上安装有储料斗（5），所述储料斗（5）的下方连通有下料管（6），所述下料管（6）的下端连通有施肥腔（7），所述施肥腔（7）的一侧设有开口（8），且施肥腔（7）内转动连接有旋转盘（9），所述旋转盘（9）通过驱动机构的驱动作用转动。

2.根据权利要求1所述的农业种子试验田施肥装置，其特征在于：所述下料管（6）设有两个，且两个下料管（6）呈倒v型结构。

3.根据权利要求2所述的农业种子试验田施肥装置，其特征在于：所述下料管（6）的下端与施肥腔（7）的上方连通，且开口（8）位于施肥腔（7）朝向外侧的位置。

4.根据权利要求3所述的农业种子试验田施肥装置，其特征在于：所述旋转盘（9）的上表面沿其轴线均匀圆周设有一圈分流板（10）。

5.根据权利要求1所述的农业种子试验田施肥装置，其特征在于：所述驱动机构设有两组，且两组驱动机构与两个旋转盘（9）一一对应。

6.根据权利要求5所述的农业种子试验田施肥装置，其特征在于：所述驱动机构包括竖向转动杆（11）、第一锥齿轮（12）、第二锥齿轮（13）、第一齿轮（14）、第二齿轮（15）和传动链条（16），所述第二齿轮（15）固定套设于其中一个第一转动杆（2）的外壁，所述架体（1）的上表面还设有第二支撑架（17），所述第二支撑架（17）上转动连接有第二转动杆（18），所述第一齿轮（14）和第二锥齿轮（13）均固定套设于第二转动杆（18）的外壁，且第一齿轮（14）和第二齿轮（15）之间通过传动链条（16）连接，所述第一锥齿轮（12）固定套设于竖向转动杆（11）的下端，且第一锥齿轮（12）与第二锥齿轮（13）之间啮合链接。

7.根据权利要求6所述的农业种子试验田施肥装置，其特征在于：所述架体（1）的上表面还设有第三支撑架（19），所述竖向转动杆（11）通过轴承（20）转动连接在第三支撑架（19）上，且竖向转动杆（11）的上端穿过施肥腔（7）与旋转盘（9）的下表面中央固定连接。

8.根据权利要求1所述的农业种子试验田施肥装置，其特征在于：所述第一支撑架（4）上还设有推拉杆（21）。
