一种果树枝干支撑装置的制作方法

本技术属于果树种植，具体是指一种果树枝干支撑装置。

背景技术：

1、现有的果树枝干支撑装置其结构相对简单，由于绿植在生长过程中会受地形或生长状态的影响，其可能存在歪长或生长缓慢等现象，导致影响正常生长结果，其缺乏一定的支撑结构，并且现有的维护装置维护环节单一，对果树起到的干预效果较差，在应对水源浇灌或营养汲取时的效果有待进一步提高。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供了一种果树枝干支撑装置，有效解决了现有技术的果树支撑装置结构相对简单，还会造成歪长或生长缓慢的情况，也不能给予果树营养补充，不能满足需要。

2、为了实现上述功能，本实用新型采取的技术方案如下：一种果树枝干支撑装置，包括固定底座、果树苗木牵引组件和果树营养补给组件，所述果树苗木牵引组件固定立设在固定底座上，所述果树营养补给组件固定立设在固定底座上且紧贴果树苗木牵引组件设置，所述果树苗木牵引组件包括扶正架和限位组件，所述果树营养补给组件包括传动丝杆组件和营养液桶。

3、进一步地，所述固定底座底部设有固定叉，所述扶正架立设固定在固定底座上，所述限位组件滑动设于扶正架上，所述限位组件包括滑块、限位环和夹持片。

4、进一步地，所述传动丝杆组件包括丝杆安装架、传动电机、螺杆和带螺母滑块，所述丝杆安装架立设在固定底座上，所述传动电机固定在丝杆安装架远离固定底座的一端，所述螺杆一端转动设于丝杆安装架上，另一端和传动电机的输出轴固定连接，所述带螺母滑块螺纹连接设于螺杆上且和丝杆安装架相对滑动。

5、进一步地，所述夹持片采用塑料材质设置，所述夹持片设有多组且呈圆周分布设于c形的限位环上，所述夹持片上设有凸起。

6、进一步地，所述营养液桶上设有料液管，所述料液管末端设有针头。

7、进一步地，所述滑块呈工字状设置在扶正架上，所述限位环通过连接支架固定在滑块上。

8、采用上述结构本实用新型取得的有益效果如下：

9、通过设置固定底座固定装置，通过设置扶正架配合夹持片固定和扶正果树苗木，通过设置营养液桶对果树进行营养补给。

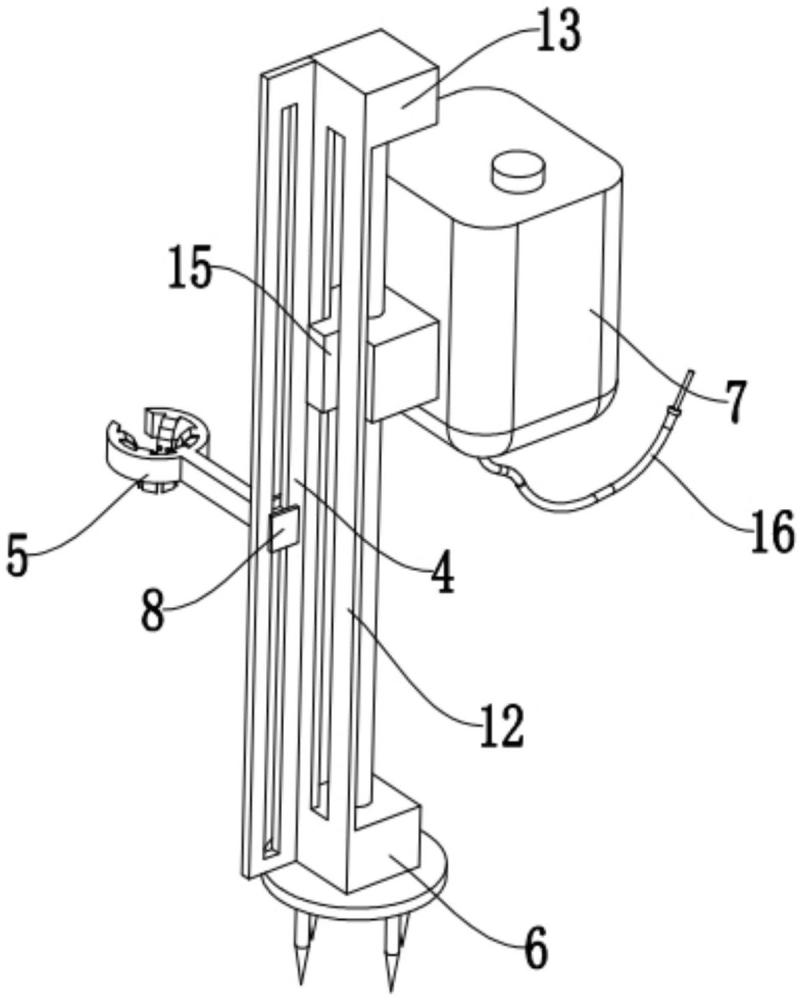

1.一种果树枝干支撑装置，其特征在于：包括固定底座(1)、果树苗木牵引组件(2)和果树营养补给组件(3)，所述果树苗木牵引组件(2)固定立设在固定底座(1)上，所述果树营养补给组件(3)固定立设在固定底座(1)上且紧贴果树苗木牵引组件(2)设置，所述果树苗木牵引组件(2)包括扶正架(4)和限位组件(5)，所述果树营养补给组件(3)包括传动丝杆组件(6)和营养液桶(7)。

2.根据权利要求1所述的一种果树枝干支撑装置，其特征在于：所述固定底座(1)底部设有固定叉，所述扶正架(4)立设固定在固定底座(1)上，所述限位组件(5)滑动设于扶正架(4)上，所述限位组件(5)包括滑块(8)、限位环(9)和夹持片(10)。

3.根据权利要求2所述的一种果树枝干支撑装置，其特征在于：所述传动丝杆组件(6)包括丝杆安装架(12)、传动电机(13)、螺杆(14)和带螺母滑块(15)，所述丝杆安装架(12)立设在固定底座(1)上，所述传动电机(13)固定在丝杆安装架(12)远离固定底座(1)的一端，所述螺杆(14)一端转动设于丝杆安装架(12)上，另一端和传动电机(13)的输出轴固定连接，所述带螺母滑块(15)螺纹连接设于螺杆(14)上且和丝杆安装架(12)相对滑动。

4.根据权利要求3所述的一种果树枝干支撑装置，其特征在于：所述夹持片(10)采用塑料材质设置，所述夹持片(10)设有多组且呈圆周分布设于c形的限位环(9)上，所述夹持片(10)上设有凸起(11)。

5.根据权利要求4所述的一种果树枝干支撑装置，其特征在于：所述营养液桶(7)上设有料液管(16)，所述料液管(16)末端设有针头。

6.根据权利要求5所述的一种果树枝干支撑装置，其特征在于：所述滑块(8)呈工字状设置在扶正架(4)上，所述限位环(9)通过连接支架固定在滑块(8)上。
