一种野外微小昆虫监测装置的制作方法

本技术涉及一种野外微小昆虫监测装置，属于昆虫监测。

背景技术：

1、目前我国林业、果业虫害严重，每年都会带来重大的经济损失，我国政府、林业部门及农民每年都投入大量的人力、物力、财力来防治这些害虫，要想精准防治害虫，就必须使用监测装置对害虫的发生情况和发生动态进行精准监测和预警。

2、虽然现有的监测装置可以进行日常的野外微小昆虫监测作业，但是在实际使用过程中，利用昆虫的趋光性虽然可以使得昆虫撞到电网上，对昆虫进行灭杀作业，但是昆虫容易粘在电网上，如果不进行及时的清理容易导致监测装置损坏，进而使得监测装置的使用寿命较短，并且监测装置需要对灭杀落在拍照台上的昆虫进行拍照上传处理，拍照台上容易落上过多的昆虫，不利于监测装置进行拍照分析，进而使得监测装置的使用效果不够好。

技术实现思路

1、(一)解决的技术问题

2、本实用新型的目的就在于为了解决上述问题而提供一种野外微小昆虫监测装置，以解决现有技术中监测装置的使用寿命较短以及监测装置的使用效果不够好的问题。

3、(二)技术方案

4、本实用新型通过以下技术方案予以实现：一种野外微小昆虫监测装置，包括杆体，所述杆体上端设置有太阳能板，所述杆体一侧固定有测报灯本体，所述测报灯本体中部设置有诱虫灯，所述测报灯本体中部固定有电网，所述测报灯本体中部设置有摄像头，所述测报灯本体中部转动连接有转动架，所述转动架中部固定有若干个橡胶清理板，若干个所述橡胶清理板一侧均固定有固定架，若干个所述固定架另一端均固定有旋转叶片，通过设置的旋转叶片可以带动橡胶清理板进行旋转的作用。

5、优选地，其中一个所述橡胶清理板一端固定有带动架，所述测报灯本体一侧固定有稳定杆，所述稳定杆外表面转动连接有连接架，所述连接架一端固定有清理架，所述测报灯本体中部固定有拍照台，所述测报灯本体下端螺纹连接有收集箱，通过设置的收集箱可以对灭杀的昆虫进行收集的作用。

6、优选地，所述带动架一端固定在其中一个橡胶清理板一端，所述带动架外表面与连接架外表面相接触，所述连接架一侧转动连接在稳定杆外表面，所述稳定杆两端固定在测报灯本体一侧，通过设置的稳定杆可以对连接杆进行稳定的作用。

7、优选地，所述清理架一端固定在连接架一端，所述清理架外表面滑动连接在拍照台外表面，所述拍照台四端固定在测报灯本体中部，所述拍照台台面呈弧形设置，通过设置的拍照台可以对落在上面的昆虫进行拍照的作用。

8、优选地，所述转动架外表面转动连接在测报灯本体中部，所述转动架呈圆环型设置，若干个所述橡胶清理板一端固定在转动架中部，若干个所述橡胶清理板呈环形分布，每个所述橡胶清理板外表面转动连接在电网外表面，所述诱虫灯设置在电网内部，通过设置的电网可以对昆虫进行灭杀的作用。

9、优选地，若干个所述固定架相近端固定在若干个橡胶清理板一侧，每个所述固定架均呈l型设置，每个所述旋转叶片中部固定在每个固定架另一端，每个所述旋转叶片均呈椭圆形设置，通过设置的固定架可以连接旋转叶片的作用。

10、优选地，所述杆体下端固定有底座，所述底座四角均开设有预留孔，通过设置的底座可以安装在使用场地上的效果。

11、本实用新型提供了一种野外微小昆虫监测装置，其具备的有益效果如下：

12、1、该野外微小昆虫监测装置，通过风力带动旋转叶片进行移动作业，使得旋转叶片、固定架、橡胶清理板、转动架相互配合作业，实现刮除清理的效果，避免电网上粘有过多的昆虫导致监测装置损坏，进而达到延长监测装置使用寿命的作用。

13、2、该野外微小昆虫监测装置，通过风力带动旋转叶片进行移动作业，使得带动架、连接架、稳定杆、清理架相互配合作业，实现实时清理的效果，避免摄像头拍的昆虫过多导致拍照分析不到位，进而达到提高监测装置使用效果的作用。

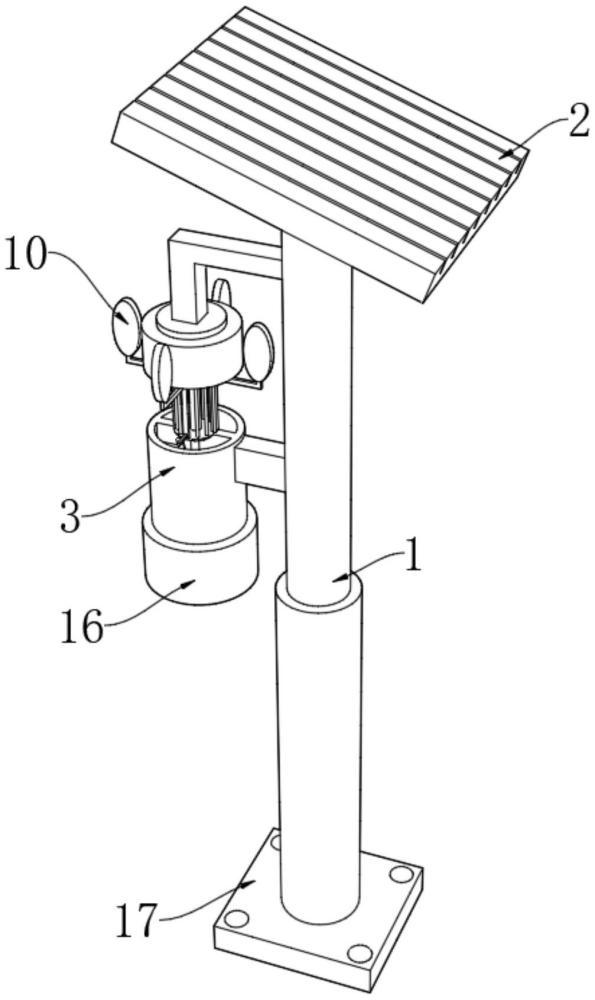

1.一种野外微小昆虫监测装置，包括杆体(1)，其特征在于：所述杆体(1)上端设置有太阳能板(2)，所述杆体(1)一侧固定有测报灯本体(3)，所述测报灯本体(3)中部设置有诱虫灯(4)，所述测报灯本体(3)中部固定有电网(5)，所述测报灯本体(3)中部设置有摄像头(6)，所述测报灯本体(3)中部转动连接有转动架(7)，所述转动架(7)中部固定有若干个橡胶清理板(8)，若干个所述橡胶清理板(8)一侧均固定有固定架(9)，若干个所述固定架(9)另一端均固定有旋转叶片(10)。

2.根据权利要求1所述的一种野外微小昆虫监测装置，其特征在于：其中一个所述橡胶清理板(8)一端固定有带动架(11)，所述测报灯本体(3)一侧固定有稳定杆(13)，所述稳定杆(13)外表面转动连接有连接架(12)，所述连接架(12)一端固定有清理架(14)，所述测报灯本体(3)中部固定有拍照台(15)，所述测报灯本体(3)下端螺纹连接有收集箱(16)。

3.根据权利要求2所述的一种野外微小昆虫监测装置，其特征在于：所述带动架(11)一端固定在其中一个橡胶清理板(8)一端，所述带动架(11)外表面与连接架(12)外表面相接触，所述连接架(12)一侧转动连接在稳定杆(13)外表面，所述稳定杆(13)两端固定在测报灯本体(3)一侧。

4.根据权利要求2所述的一种野外微小昆虫监测装置，其特征在于：所述清理架(14)一端固定在连接架(12)一端，所述清理架(14)外表面滑动连接在拍照台(15)外表面，所述拍照台(15)四端固定在测报灯本体(3)中部，所述拍照台(15)台面呈弧形设置。

5.根据权利要求1所述的一种野外微小昆虫监测装置，其特征在于：所述转动架(7)外表面转动连接在测报灯本体(3)中部，所述转动架(7)呈圆环型设置，若干个所述橡胶清理板(8)一端固定在转动架(7)中部，若干个所述橡胶清理板(8)呈环形分布，每个所述橡胶清理板(8)外表面转动连接在电网(5)外表面，所述诱虫灯(4)设置在电网(5)内部。

6.根据权利要求1所述的一种野外微小昆虫监测装置，其特征在于：若干个所述固定架(9)相近端固定在若干个橡胶清理板(8)一侧，每个所述固定架(9)均呈l型设置，每个所述旋转叶片(10)中部固定在每个固定架(9)另一端，每个所述旋转叶片(10)均呈椭圆形设置。

7.根据权利要求1所述的一种野外微小昆虫监测装置，其特征在于：所述杆体(1)下端固定有底座(17)，所述底座(17)四角均开设有预留孔。
