一种太阳能虫害防治装置的制作方法

本技术属于虫害防治，具体为一种太阳能虫害防治装置。

背景技术：

1、虫害指的是有害的昆虫对植物生长造成的伤害，有害的昆虫对植物生长会造成伤害，而为了确保植物能够得到更好的生长环境，需要对危害植物生长的害虫进行防治，因此需要用到虫害防治装置，而虫害防治装置在户外使用的过程中，不便于达到更好的虫害防治效果，存在一定的局限性，从而不便于达到更好的实用性。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种太阳能虫害防治装置，有效的解决了虫害防治装置在户外使用的过程中，不便于达到更好的虫害防治效果，存在一定的局限性，从而不便于达到更好的实用性的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种太阳能虫害防治装置，包括筒体，所述筒体的底部螺纹连接有接虫盒，接虫盒的底部固定安装有把手，且把手为弧形结构，把手的外侧固定套设有防滑橡胶套，筒体的外侧固定安装有控制开关，筒体的内部安装有除虫机构，除虫机构包括定位通电座，且定位通电座固定安装于筒体的内部顶端中部，定位通电座的底端中部固定安装有隔板，隔板的底部固定安装有支撑通电座，隔板的两侧且位于定位通电座于支撑通电座之间对称固定安装有诱虫灯，定位通电座的两侧均固定安装有电击网，且电击网的底部与支撑通电座的外侧固定连接，筒体的内部底端固定安装有接虫斗，支撑通电座的底部对称固定安装有固定支撑杆，且固定支撑杆的底部与接虫斗的内壁固定连接，筒体的两侧均对称固定贯穿安装有进虫管，且筒体两侧进虫管的数量均为均匀设置的六根，进虫管远离筒体的一端固定安装有进虫罩，且进虫罩为锥形结构。

3、优选的，所述进虫管的内壁上均匀固定环设安装有倾斜条，且倾斜条的数量为十根，十根倾斜条呈圆锥形分布于进虫管的内壁上。

4、优选的，所述筒体的顶端中部固定安装有蓄电池，且控制开关以及除虫机构均通过蓄电池供电，蓄电池的两侧均设置有定位杆，且定位杆的底部与筒体的顶部固定连接，定位杆的顶部固定安装有太阳能电板，且两块太阳能电板对称倾斜设置，太阳能电板与蓄电池电性连接，两块太阳能电板的顶端之间通过连接铰链活动连接。

5、优选的，所述筒体的外侧固定安装有连接板，连接板远离筒体的一侧对称固定安装有连接杆，连接杆远离连接板的一端固定安装有条形安装座，且条形安装座为凸型结构，条形安装座的四角边均活动贯穿安装有固定螺栓。

6、与现有技术相比，本实用新型的有益效果是：

7、1)、在工作中，通过设置的筒体、控制开关、接虫盒、蓄电池、太阳能电板以及除虫机构的互相作用，能够使得虫害防治装置在户外使用的过程中，便于达到更好的虫害防治效果，降低了装置的局限性，从而便于达到更好的实用性；

8、2)、在工作中，通过设置的连接板、连接杆、条形安装座以及固定螺栓的互相作用，能够在使用的过程中，便于更好的对装置进行安装，确保了装置稳定性的同时，同时也便于人们进行操作。

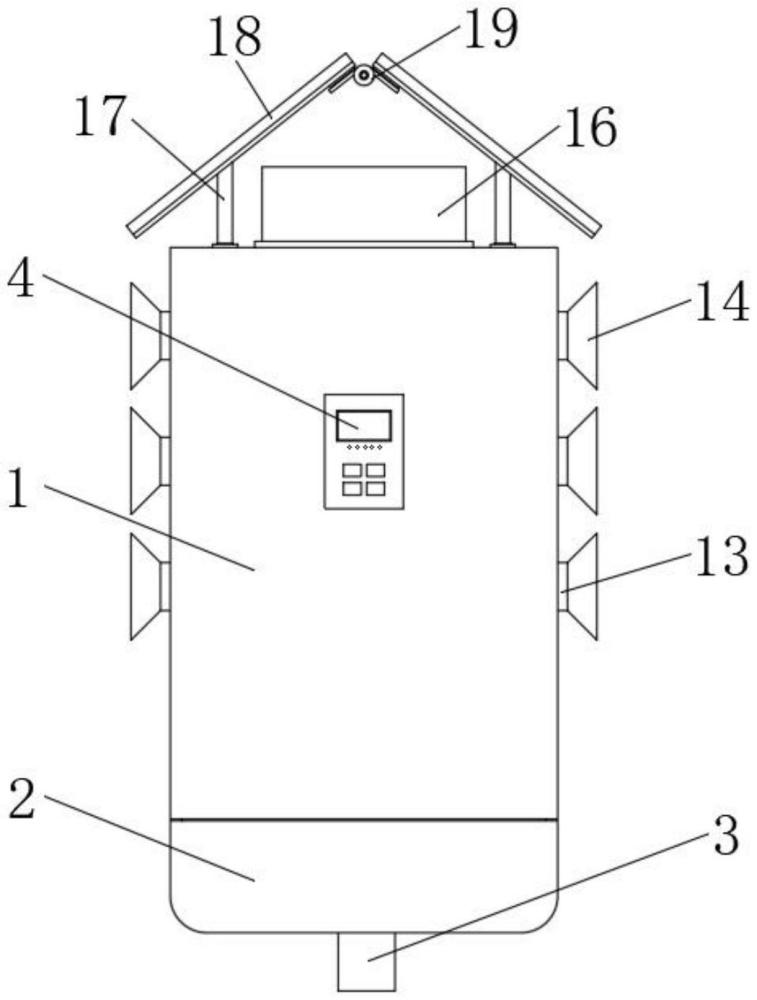

1.一种太阳能虫害防治装置，包括筒体(1)，其特征在于：所述筒体(1)的底部螺纹连接有接虫盒(2)，接虫盒(2)的底部固定安装有把手(3)，且把手(3)为弧形结构，把手(3)的外侧固定套设有防滑橡胶套，筒体(1)的外侧固定安装有控制开关(4)，筒体(1)的内部安装有除虫机构(5)，除虫机构(5)包括定位通电座(6)，且定位通电座(6)固定安装于筒体(1)的内部顶端中部，定位通电座(6)的底端中部固定安装有隔板(7)，隔板(7)的底部固定安装有支撑通电座(8)，隔板(7)的两侧且位于定位通电座(6)于支撑通电座(8)之间对称固定安装有诱虫灯(9)，定位通电座(6)的两侧均固定安装有电击网(10)，且电击网(10)的底部与支撑通电座(8)的外侧固定连接，筒体(1)的内部底端固定安装有接虫斗(11)，支撑通电座(8)的底部对称固定安装有固定支撑杆(12)，且固定支撑杆(12)的底部与接虫斗(11)的内壁固定连接，筒体(1)的两侧均对称固定贯穿安装有进虫管(13)，且筒体(1)两侧进虫管(13)的数量均为均匀设置的六根，进虫管(13)远离筒体(1)的一端固定安装有进虫罩(14)，且进虫罩(14)为锥形结构。

2.根据权利要求1所述的一种太阳能虫害防治装置，其特征在于：所述进虫管(13)的内壁上均匀固定环设安装有倾斜条(15)，且倾斜条(15)的数量为十根，十根倾斜条(15)呈圆锥形分布于进虫管(13)的内壁上。

3.根据权利要求1所述的一种太阳能虫害防治装置，其特征在于：所述筒体(1)的顶端中部固定安装有蓄电池(16)，且控制开关(4)以及除虫机构(5)均通过蓄电池(16)供电，蓄电池(16)的两侧均设置有定位杆(17)，且定位杆(17)的底部与筒体(1)的顶部固定连接，定位杆(17)的顶部固定安装有太阳能电板(18)，且两块太阳能电板(18)对称倾斜设置，太阳能电板(18)与蓄电池(16)电性连接，两块太阳能电板(18)的顶端之间通过连接铰链(19)活动连接。

4.根据权利要求1所述的一种太阳能虫害防治装置，其特征在于：所述筒体(1)的外侧固定安装有连接板(20)，连接板(20)远离筒体(1)的一侧对称固定安装有连接杆(21)，连接杆(21)远离连接板(20)的一端固定安装有条形安装座(22)，且条形安装座(22)为凸型结构，条形安装座(22)的四角边均活动贯穿安装有固定螺栓(23)。
