一种果子采摘装置的制作方法

本技术涉及果子采摘，尤其是一种果子采摘装置。

背景技术：

1、随着科技的发展与时代的进步，现在果农采摘成熟的苹果都会采用苹果采摘机，大量减少人工成本的消耗。但是，不同的苹果树苹果成熟期不同，同一颗苹果树上的苹果成熟期也不完全相同。苹果成熟期临近时，会有个别的果子提前成熟，无法等到采用苹果采摘机与大批量成熟苹果一起采摘。因此，果农们设计了很多单个苹果采摘的手持装置，用于采摘提前成熟的苹果，还能用于采摘其他水果。

2、如中国专利授权公告号为cn108551872a公开的一种采摘装置及水果采摘器，包括架体、转动件、第二驱动电机、第三滑块、连杆、切割电机和至少两个叶瓣件；架体具有用于使水果穿过的穿设空间，转动件可转动的连接于架体，采摘装置具有至少两个叶瓣件相互靠近且穿设空间封闭的第一状态，以及至少两个叶瓣件相互远离且穿设空间打开的第二状态。上述采摘装置多个叶瓣件可以对水果进行有效固定，水果固定效果较佳，不容易出现机械损伤。但是对于批量水果而言，现有采摘机就能够满足使用，对于提前成熟的单果而言，上述装置结构复杂，生产制造的成本高，苹果采摘的成本高。

技术实现思路

1、本实用新型的目的是针对背景技术中存在的问题，提出一种操作简单制造成本低的果子采摘装置。

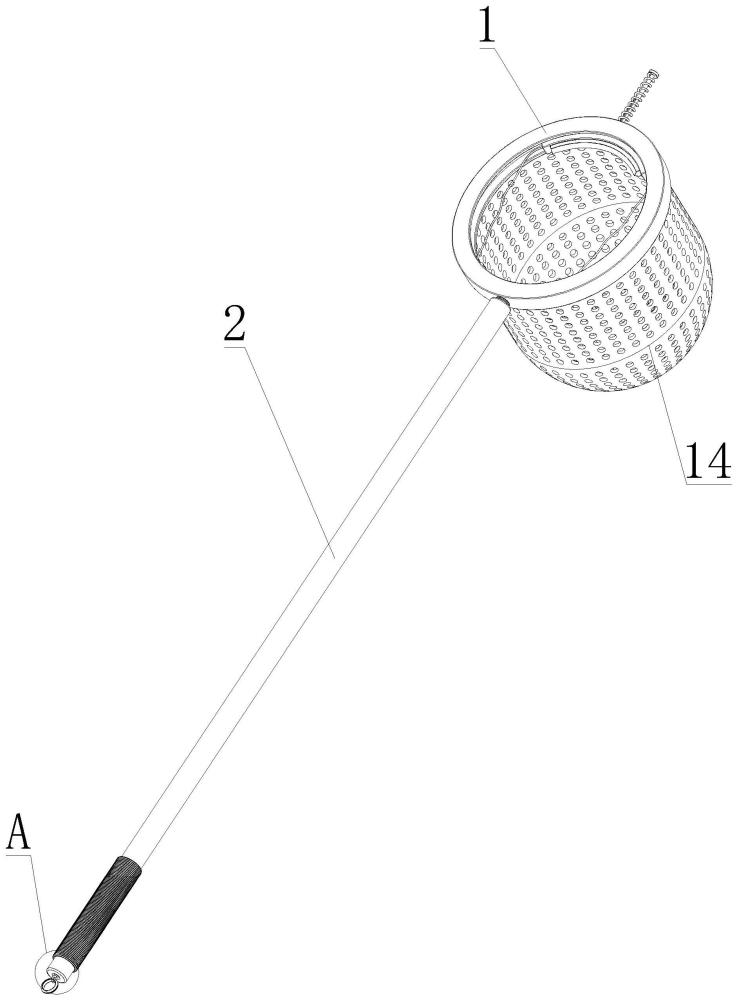

2、本实用新型的技术方案：一种果子采摘装置，包括：

3、支撑环，支撑环内侧设置有安装槽，安装槽内壁上设置有通孔和安装孔，安装孔和通孔中心轴共线且穿过支撑环圆心；

4、手杆，手杆为中空杆结构，手杆设置在支撑环侧面，手杆与通孔连通；

5、用于切断果柄的切割组件，切割组件设置在安装槽内，切割组件沿通孔中心轴方向移动；

6、用于控制切割组件复位的弹性组件，弹性组件设置在支撑环上且贯穿安装槽内壁与切割组件连接；

7、主线，主线贯穿手杆和通孔，主线位于安装槽内；

8、支线，支线的两端分别于切割组件两端连接，支线中心与主线连接；

9、拉环，拉环设置在主线远离支线的一端；

10、网兜，网兜设置在支撑环底部。

11、本实施例中，弹性组件包括：

12、滑杆，滑杆贯穿安装孔设置，滑杆与支撑环滑动连接，滑杆位于安装槽内的一端与切割组件连接；

13、挡块，挡块设置在滑杆远离切割组件的一端；

14、复位弹簧，复位弹簧套设在滑杆上，复位弹簧的两端分别与支撑环侧面和挡块连接。

15、优选的，安装孔侧壁上设置有限位槽，滑杆侧面设置有限位块，限位块位于限位槽内，限位块与支撑环滑动连接。

16、优选的，切割组件包括：

17、安装块，安装块为弧形块结构，安装块位于安装槽内，安装块侧面与滑杆连接，安装块两端分别于支线两端连接，安装块内侧设置有插槽；

18、切刀，切刀设置在安装块上，切刀位于插槽内，切刀与安装块过盈配合，切刀沿通孔中心轴方向移动。

19、优选的，还包括定滑轮，定滑轮设置有两个，两个定滑轮均设置在安装槽内，两个定滑轮关于通孔对称，两个定滑轮与通孔连线之间的夹角为锐角，支线绕过两个定滑轮与切割组件的两端连接。

20、优选的，还包括螺纹接头，螺纹接头为中空螺纹管结构，螺纹接头设置在支撑环侧面，螺纹接头与通孔连通，螺纹接头与支撑环焊接连接，手杆靠近支撑环的一端设置有内螺纹，手杆与螺纹接头螺纹连接，螺纹接头位于手杆内。

21、优选的，还包括防滑套；防滑套套设在手杆远离支撑环的一端，防滑套为弹性件。

22、优选的，防滑套侧面绕设有防滑条，防滑条为弹性件。

23、与现有技术相比，本实用新型具有如下有益的技术效果：

24、本实用新型使用时，果农如果需要对提前成熟的少量苹果进行采摘，只需要将支撑环套在苹果上即可，此时切刀的刀锋位于果柄处，然后工作人员手拉拉环，拉环带动主线移动，从而带动两个支线绕着定滑轮移动，进而拉动安装块，进而带动切刀切断苹果果柄，在重力的作用下苹果掉入网兜内，此时复位弹簧处于压缩状态。苹果采摘结束后，松开拉环，在复位弹簧的弹力作用下，切刀复位，果农即可采摘下一个苹果。本实用新型结构简单，生产制造的成本低，对于采摘提前成熟的苹果而言，操作简单，实用性强。

1.一种果子采摘装置，其特征在于，包括：

2.根据权利要求1所述的一种果子采摘装置，其特征在于，弹性组件包括：

3.根据权利要求2所述的一种果子采摘装置，其特征在于，安装孔(103)侧壁上设置有限位槽(104)，滑杆(3)侧面设置有限位块(12)，限位块(12)位于限位槽(104)内，限位块(12)与支撑环(1)滑动连接。

4.根据权利要求3所述的一种果子采摘装置，其特征在于，切割组件包括：

5.根据权利要求1所述的一种果子采摘装置，其特征在于，还包括定滑轮(11)，定滑轮(11)设置有两个，两个定滑轮(11)均设置在安装槽(101)内，两个定滑轮(11)关于通孔(102)对称，两个定滑轮(11)与通孔(102)连线之间的夹角为锐角，支线(8)绕过两个定滑轮(11)与切割组件的两端连接。

6.根据权利要求1所述的一种果子采摘装置，其特征在于，还包括螺纹接头(13)，螺纹接头(13)为中空螺纹管结构，螺纹接头(13)设置在支撑环(1)侧面，螺纹接头(13)与通孔(102)连通，螺纹接头(13)与支撑环(1)焊接连接，手杆(2)靠近支撑环(1)的一端设置有内螺纹，手杆(2)与螺纹接头(13)螺纹连接，螺纹接头(13)位于手杆(2)内。

7.根据权利要求1所述的一种果子采摘装置，其特征在于，还包括防滑套(15)；防滑套(15)套设在手杆(2)远离支撑环(1)的一端，防滑套(15)为弹性件。

8.根据权利要求7所述的一种果子采摘装置，其特征在于，防滑套(15)侧面绕设有防滑条(16)，防滑条(16)为弹性件。
