一种食用菌菇种植用的培育装置及方法与流程

本发明涉及菌菇种植，具体为一种食用菌菇种植用的培育装置及方法。

背景技术：

1、在食用菌菇种植领域，随着农业科技的不断进步与消费者对高品质食品需求的日益增长，开发高效、精准的培育装置成为行业发展的重要趋势。食用菌菇作为营养丰富、风味独特的食材，其种植过程对生长环境有着严格的要求，包括适宜的温度、湿度、光照条件以及精准的营养供给等。

2、在现有技术中的菌菇种植中，菌棒的妥善安置与高效管理对提升产量与品质至关重要，传统的人工堆叠方式不仅效率低下，在进行堆叠时对较高处的架台放置存在一定的困难，且因为摆放架台存在多层，对菌棒的摆放存在高低差别，而光照效果和通风效果均为最高处最佳，在放置时难以保证每层菌棒间的通风与光照均匀性，从而影响菌菇的生长，传统的方式往往需要人工进行翻倒，将不同位置的菌菇位置进行调换，不仅劳动强度大，且在翻倒的过程中易对菌棒表面的薄膜进行损坏，需要后期进行修补和更换，提升工作量，且翻倒工序因为操作较为不便，普遍需要七至十天才能进行一次，而菌菇每天均需要进行照射和通风，即使是几天一次的翻倒，也会对底部菌菇的成长造成一定的影响，且在食用菌菇的生长过程中，对水分和营养物质的需求是持续且重要的，传统的灌溉方式往往使用人工搬运到水池内进行浸泡的方式，会出现劳动强度大，以及需要将菌棒搬离养殖室内部，易对菌棒的表面造成损坏等问题，对菌菇的正常生长造成了一定的影响。

技术实现思路

1、本发明的目的在于提供一种食用菌菇种植用的培育装置及方法，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种食用菌菇种植用的培育装置及方法，包括：

3、底座，所述底座的上表面固定安装两个收纳槽，所述底座的一侧表面还开设有两个插槽，所述底座的上表面设置有堆放机构；

4、堆放机构由架台组件和驱动组件组成，所述驱动组件包括：两个安装架，所述安装架固定安装在底座的上表面，所述安装架的一侧表面设置有驱动电机；

5、所述架台组件包括：多个堆放架，所述堆放架位于两个安装架之间，且可在两个安装架之间进行活动，所述堆放架 的中心处设置有多个放置台；

6、限制机构，所述限制机构包括：拉杆，所述拉杆固定安装在其中一个安装架的一侧表面，所述底座的侧表面固定安装有与拉杆相配合的卡杆座；

7、浸泡机构，所述浸泡机构包括：蓄液池，所述蓄液池位于底座的底部，所述蓄液池的一侧表面固定安置有便于对其进行移动的推杆；

8、翻倒组件，所述翻倒组件包括：两个阻尼转轴，两个所述阻尼转轴位于两个安装架的底面。

9、进一步地，所述驱动组件还包括：电机座，所述电机座固定安装在底座上方的其中一个安装架的一侧表面，所述驱动电机位于电机座的中心处，所述电机座的一侧表面设置有用于控制驱动电机进行转动的控制按钮，所述控制按钮与驱动电机之间存在电性连接，所述安装架的内部开设有滑动槽，所述滑动槽的内部设置有可活动的啮合传动带，所述啮合传动带的中心处设置有从动齿轮和驱动齿轮，所述驱动齿轮与驱动电机的输出端连接。

10、进一步地，所述架台组件还包括：连接杆，所述连接杆位于堆放架的两侧表面，所述堆放架其中一侧的所述连接杆的末端固定安装有限位支杆，所述限位支杆的底面固定安装有加重坠，所述限位支杆的另一侧表面与放置台的侧表面固定连接。

11、进一步地，所述堆放架另一侧的连接杆的一侧末端转动连接有连接转盘，所述连接转盘的另一侧与放置台的侧表面固定连接，两侧的连接杆的另一端分别与两侧的啮合传动带的表面固定连接，所述放置台的内部开设有放置槽，所述放置槽的底面开设有多个用于沥水的底面滤水槽，所述放置槽的两侧表面还开设有用于加强通风效果的通风道。

12、进一步地，所述限制机构还包括：卡杆套，所述卡杆套固定安装在卡杆座的上表面，所述卡杆套的两侧通过扭簧连接有活动夹持板，所述卡杆座的一侧表面还设置有可活动的限制板，所述限制板的一侧表面固定安装有拉把。

13、进一步地，所述限制机构还包括：卡固扣，所述卡固扣固定安装在底座的一侧表面，所述卡固扣的一侧表面设置有可向一个方向活动的活动门板，所述卡固扣的上表面设置有可转动的螺纹杆，所述螺纹杆的底面设置有下压板，所述螺纹杆的上表面固定连接有旋钮。

14、进一步地，所述浸泡机构还包括：两个配合收纳套，两个所述配合收纳套分别固定安装在蓄液池的两侧表面，所述配合收纳套的一侧表面固定安装有顶板，所述蓄液池的底面设置有多个便于其进行移动的活动轮，所述蓄液池的上表面固定安装有可升降的卡位块，所述卡位块的顶面设置有可转动的滚柱，所述卡位块的底面设置有多个连接弹簧，所述连接弹簧的底面与蓄液池的内部表面固定连接。

15、进一步地，所述翻倒组件还包括：受力板，所述受力板固定安装在阻尼转轴的底面，所述受力板通过与顶板的相配合带动安装架进行转动，所述受力板的底面还设置有弹性绳，所述弹性绳的两端与底座的内部表面固定连接。

16、与现有技术相比，本发明的有益效果是：

17、1、在本方案中，通过设置有堆放机构，通过驱动电机驱动多个堆放架进行位置变换，使每层菌棒都能够均匀接受光照和通风，减少生长差异，提高菌菇的整体产量和质量，加重坠的设计有效防止了堆放架在移动过程中放置台的翻转，确保菌棒稳固不滑落，增强了放置台的稳定性和安全性，通过连接杆、连接转盘与啮合传动带的协同工作，使得翻堆操作更加自动化和便捷，减轻了人工劳动强度，提高了工作效率；

18、2、在本方案中，通过设置有翻倒组件，通过受力板与顶板的配合，使在将安装架安装入底座的底部时，随着蓄液池的移动使安装架进行自动放倒，使得安装架的翻倒操作变得简单快捷，弹性绳为翻倒过程提供了缓冲和支撑，以及在取消限制后带动安装架进行复位，防止了因突然翻转而产生的冲击力和损坏，增强了装置的稳定性和安全性，翻倒组件的自动化工作使得菌棒能够迅速、均匀地浸泡在营养液中，提高了浸泡效率，缩短了菌菇的生长周期；

19、3、在本方案中，通过设置有浸泡机构，蓄液池的设计可以在对菌棒不进行搬动的情况下对其进行集中浸泡，快速补充所需的水分和营养物质，促进菌菇的快速生长，还可防止人工接触对菌棒表面产生的破坏，推杆和活动轮的设置使得蓄液池能够轻松移动至需要的位置，可以在一次工作时移动到多个底座的下方进行对菌菇进行浸泡，节约了浸泡所需的用水量，同时便于清洁和维护，延长了设备的使用寿命。

1.一种食用菌菇种植用的培育装置及方法，其特征在于：包括

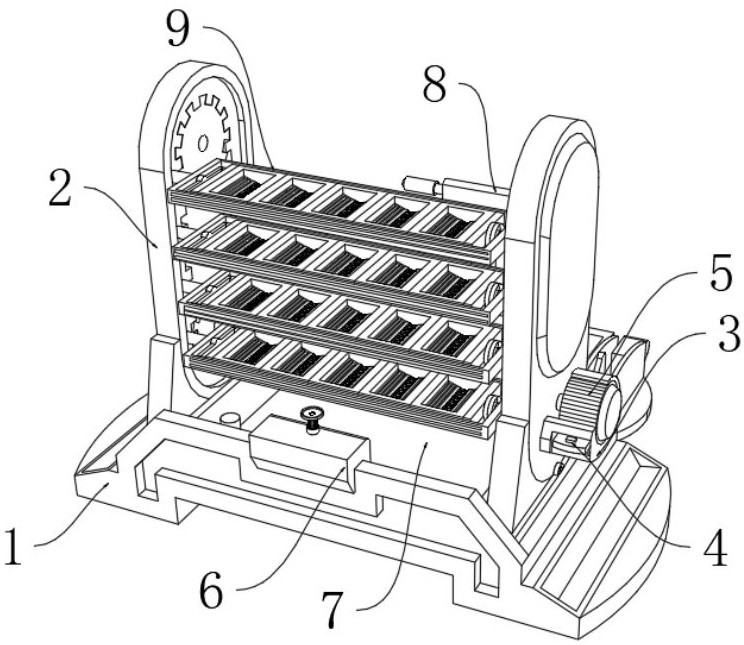

2.根据权利要求1所述的一种食用菌菇种植用的培育装置及方法，其特征在于：所述驱动组件还包括：电机座（3），所述电机座（3）固定安装在底座（1）上方的其中一个安装架（2）的一侧表面，所述驱动电机（5）位于电机座（3）的中心处，所述电机座（3）的一侧表面设置有用于控制驱动电机（5）进行转动的控制按钮（4），所述控制按钮（4）与驱动电机（5）之间存在电性连接，所述安装架（2）的内部开设有滑动槽（31），所述滑动槽（31）的内部设置有可活动的啮合传动带（15），所述啮合传动带（15）的中心处设置有从动齿轮（16）和驱动齿轮（28），所述驱动齿轮（28）与驱动电机（5）的输出端连接。

3.根据权利要求2所述的一种食用菌菇种植用的培育装置及方法，其特征在于：所述架台组件还包括：连接杆（32），所述连接杆（32）位于堆放架（9）的两侧表面，所述堆放架（9）其中一侧的所述连接杆（32）的末端固定安装有限位支杆（33），所述限位支杆（33）的底面固定安装有加重坠（34），所述限位支杆（33）的另一侧表面与放置台（17）的侧表面固定连接。

4.根据权利要求3所述的一种食用菌菇种植用的培育装置及方法，其特征在于：所述堆放架（9）另一侧的连接杆（32）的一侧末端转动连接有连接转盘（38），所述连接转盘（38）的另一侧与放置台（17）的侧表面固定连接，两侧的连接杆（32）的另一端分别与两侧的啮合传动带（15）的表面固定连接，所述放置台（17）的内部开设有放置槽（35），所述放置槽（35）的底面开设有多个用于沥水的底面滤水槽（36），所述放置槽（35）的两侧表面还开设有用于加强通风效果的通风道（37）。

5.根据权利要求1所述的一种食用菌菇种植用的培育装置及方法，其特征在于：所述限制机构还包括：卡杆套（39），所述卡杆套（39）固定安装在卡杆座（14）的上表面，所述卡杆套（39）的两侧通过扭簧连接有活动夹持板（40），所述卡杆座（14）的一侧表面还设置有可活动的限制板（41），所述限制板（41）的一侧表面固定安装有拉把（42）。

6.根据权利要求5所述的一种食用菌菇种植用的培育装置及方法，其特征在于：所述限制机构还包括：卡固扣（6），所述卡固扣（6）固定安装在底座（1）的一侧表面，所述卡固扣（6）的一侧表面设置有可向一个方向活动的活动门板（24），所述卡固扣（6）的上表面设置有可转动的螺纹杆（26），所述螺纹杆（26）的底面设置有下压板（27），所述螺纹杆（26）的上表面固定连接有旋钮（25）。

7.根据权利要求1所述的一种食用菌菇种植用的培育装置及方法，其特征在于：所述浸泡机构还包括：两个配合收纳套（18），两个所述配合收纳套（18）分别固定安装在蓄液池（7）的两侧表面，所述配合收纳套（18）的一侧表面固定安装有顶板（20），所述蓄液池（7）的底面设置有多个便于其进行移动的活动轮（19），所述蓄液池（7）的上表面固定安装有可升降的卡位块（21），所述卡位块（21）的顶面设置有可转动的滚柱（23），所述卡位块（21）的底面设置有多个连接弹簧（22），所述连接弹簧（22）的底面与蓄液池（7）的内部表面固定连接。

8.根据权利要求1所述的一种食用菌菇种植用的培育装置及方法，其特征在于：所述翻倒组件还包括：受力板（29），所述受力板（29）固定安装在阻尼转轴（11）的底面，所述受力板（29）通过与顶板（20）的相配合带动安装架（2）进行转动，所述受力板（29）的底面还设置有弹性绳（30），所述弹性绳（30）的两端与底座（1）的内部表面固定连接。
