一种甜荞麦专用施肥装置的制作方法

本发明涉及荞麦种植，特别涉及一种甜荞麦专用施肥装置。

背景技术：

1、甜荞麦的第一次施肥应该在播种前10天左右，施肥应该均匀，因此荞麦种植装置通常都具备松土功能，以保证施肥均匀。

2、现有的甜荞麦施肥装置，通常包括支撑架、连接于支撑架上的箱体以及连接于箱体底部的多个施肥回土钩，支撑架的底部有移动组件，施肥回土钩沿身长度方向设置有一通孔，以使肥料可以从箱体经过施肥回土钩掉落到地里，可同时实现施肥和松土，使得施肥更加均匀。

3、上述的施肥装置中，虽然能够实现均匀施肥，但是种植甜荞麦时，为了减少病害发生、提高种植产量，通常采用倒茬种植，前茬作物通常为玉米、小麦等，地里会残留有未其完全分解的秆，这些秆和叶通常比较柔软，在施肥中，这些秆可能会缠绕在施肥回土钩上，当施肥回土钩上的缠绕物较多的时候，会影响施肥回土钩松土，这时候通常是用手将上面的缠绕物拽下来，因为施肥回土钩远离箱体的一端比较尖，因此这个过程是非常危险的，特别是当这些秆缠绕的较紧的时候，需要较大的力气才能将其拽出。

技术实现思路

1、为了解决上述技术问题，本公开提供一种甜荞麦专用施肥装置，能够更安全、更轻松地将施肥回土钩上的缠绕物取出。

2、本公开提供一种甜荞麦专用施肥装置，包括：支撑架、连接于支撑架上的箱体以及连接于箱体底部的多个施肥回土钩，支撑架的底部有移动组件，施肥回土钩沿身长度方向设置有一通孔，还包括：有回土钩清理部件，回土钩清理部件包括：清理套、脚踏板和第一弹簧，清理套有多个，多个清理套一一对应套接于多个施肥回土钩，清理套远离箱体的一端为锯齿状；踏板连接于多个清理套远离施肥回土钩弯曲方向的一侧壁；第一弹簧，一端连接于箱体底部，第一弹簧另一端连接于脚踏板靠近清理套的一端。

3、可选的，回土钩清理部件还包括：两伸缩软杆，伸缩软杆一端连接于箱体底部，伸缩软杆另一端连接于脚踏板靠近施肥回土钩的一端，伸缩软杆的最大伸缩长度比施肥回土钩的长度小5-8cm。

4、可选的，清理套包括：连接套、多个第二弹簧和抵板，连接套套接于施肥回土钩，第二弹簧一端连接于连接套，第二弹簧另一端连接于抵板，抵板远离第二弹簧的一端抵接于施肥回土钩。

5、可选的，清理套还包括：多个伸缩杆，多个伸缩杆一端连接于连接套，多个伸缩杆另一端连接于抵板，多个第二弹簧一一对应套接于多个伸缩杆。

6、可选的，抵板为弧形板，第二弹簧连接于弧形板的内侧，弧形板的外侧抵接于施肥回土钩。

7、可选的，脚踏板包括一连接板和一横板，连接板连接于多个清理套远离施肥回土钩弯曲方向的一侧壁，连接板向远离箱体的方向倾斜，连接板的另一端固连于横板。

8、可选的，清理部件还包括一按压块，按压块连接于多个清理套远离施肥回土钩弯曲方向的一侧壁，按压块的底部连接有切割刀，切割刀位于相邻两个施肥回土钩之间。

9、可选的，按压块包括上顶板、下底板、两侧板，上顶板连接于连接板，两侧板垂直固连于下底板相对的两端，上顶板滑动连接于两侧板，切割刀连接于上顶板靠近下底板的一端，下底板开设又有多个通孔，以使切割刀能够延伸出下底板。

10、可选的，上顶板与下底板之间连接有多个第三弹簧。

11、本公开实施例提供的技术方案与现有技术相比具有如下优点：

12、本公开实施例提供的一种甜荞麦专用施肥装置，设置有回土钩清理部件，回土钩清理部件包括：清理套、脚踏板和第一弹簧，清理套有多个，多个清理套一一对应套接于多个施肥回土钩，清理套远离箱体的一端为锯齿状；踏板连接于多个清理套远离施肥回土钩弯曲方向的一侧壁；第一弹簧，一端连接于箱体底部，第一弹簧另一端连接于脚踏板靠近清理套的一端。当施肥回土钩上缠绕物较多的时候，只需要用脚向下踩脚踏板，脚踏板会带动清理套向下移动，将缠绕物从施肥回土钩上清理掉，清理套底部具有锯齿状，当缠绕物缠得比较紧的时候能够将其切断，本甜荞麦专用施肥装置在清理施肥回土钩的时候不会直接接触施肥回土钩，使得该过程更加安全，且更容易将施肥回土钩上的缠绕物清理干净。

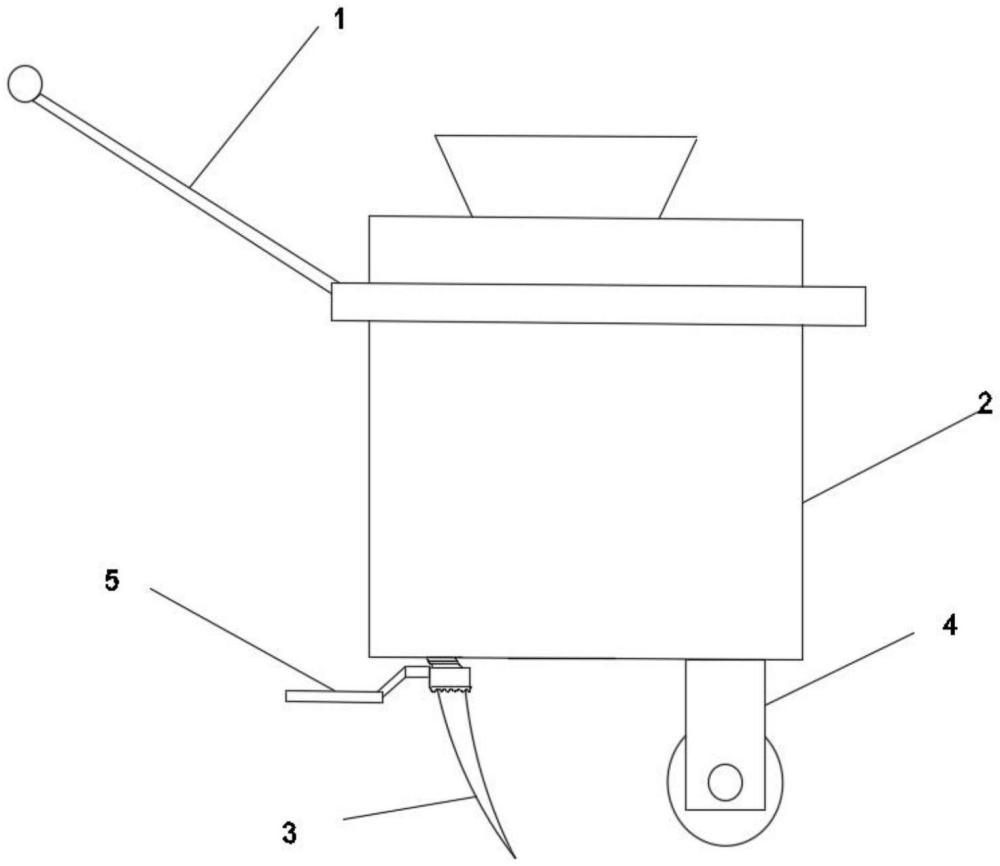

1.一种甜荞麦专用施肥装置，包括：支撑架(1)、连接于支撑架上的箱体(2)以及连接于箱体(1)底部的多个施肥回土钩(3)，所述支撑架的底部有移动组件(4)，所述施肥回土钩(3)沿身长度方向设置有一通孔，其特征在于，还包括：回土钩清理部件(5)，所述回土钩清理部件(5)包括：

2.如权利要求1所述的甜荞麦专用施肥装置，其特征在于，所述回土钩清理部件(5)还包括：两伸缩软杆(53)，所述伸缩软杆(53)一端连接于所述箱体(1)底部，所述伸缩软杆(53)另一端连接于所述脚踏板(51)靠近所述施肥回土钩(3)的一端，所述伸缩软杆(53)的最大伸缩长度比所述施肥回土钩(3)的长度小5-8cm。

3.如权利要求1所述的甜荞麦专用施肥装置，其特征在于，所述清理套(50)包括：连接套(500)、多个第二弹簧(501)和抵板(502)，所述连接套(500)套接于所述施肥回土钩(3)，所述第二弹簧(501)一端连接于所述连接套(500)，所述第二弹簧(501)另一端连接于所述抵板(502)，所述抵板(502)远离所述第二弹簧(501)的一端抵接于所述施肥回土钩(3)。

4.如权利要求3所述的甜荞麦专用施肥装置，其特征在于，所述清理套(50)还包括：多个伸缩杆(503)，多个所述伸缩杆(503)一端连接于所述连接套(500)，多个所述伸缩杆(503)另一端连接于所述抵板(502)，多个所述第二弹簧(501)一一对应套接于多个所述伸缩杆(503)。

5.如权利要求4所述的甜荞麦专用施肥装置，其特征在于，所述抵板(502)为弧形板，所述第二弹簧(501)连接于所述弧形板的内侧，所述弧形板的外侧抵接于所述施肥回土钩(3)。

6.如权利要求1所述的甜荞麦专用施肥装置，其特征在于，所述脚踏板(51)包括一连接板(510)和一横板(511)，所述连接板(510)连接于多个所述清理套(50)远离施肥回土钩弯曲方向的一侧壁，所述连接板(510)向远离所述箱体(1)的方向倾斜，所述连接板(510)的另一端固连于所述横板(511)。

7.如权利要求6所述的甜荞麦专用施肥装置，其特征在于，清理部件(5)还包括一按压块(54)，所述按压块(54)连接于多个清理套(50)远离施肥回土钩(3)弯曲方向的一侧壁，所述按压块(54)的底部连接有切割刀(55)，所述切割刀(55)位于相邻两个施肥回土钩(3)之间。

8.如权利要求7所述的甜荞麦专用施肥装置，其特征在于，所述按压块(54)包括上顶板(540)、下底板(541)、两侧板(542)，所述上顶板(540)连接于所述连接板(510)，两所述侧板(542)垂直固连于所述下底板(541)相对的两端，所述上顶板(540)滑动连接于两所述侧板(542)，所述切割刀(55)连接于所述上顶板(540)靠近所述下底板(541)的一端，所述下底板(541)开设又有多个通孔，以使所述切割刀(55)能够延伸出所述下底板(541)。

9.如权利要求8所述的甜荞麦专用施肥装置，其特征在于，所述上顶板(540)与所述下底板(541)之间链接有多个第三弹簧(543)。
