一种抽屉式智能工作票存取柜的制作方法

本技术涉及电力检修，尤其涉及一种抽屉式智能工作票存取柜。

背景技术：

1、工作票是进行电力检修的书面依据，用以落实安全技术措施，对保证人员、设备和电网安全起重要作用，同时工作票的管理也是非常重要的。在电力行业的工作票实施规范中，对于已许可工作票，工作许可人与工作负责人需各收执一份(工作许可人收执的工作票集中放置于运行办票室；工作负责人收执的工作票，由工作负责人随身携带)；待工作终结时，工作负责人持待注销工作票，在运行办票室办理终结手续，工作许可人找到其对应的、运行保存的那一张工作票，然后工作负责人与工作许可人共同在两份工作票上进行签字确认，完成工作票注销。以上过程，包含办票时运行办票室存放已许可工作票以及销票时工作许可人从已许可工作票中找出待注销工作票的这两个环节。

2、目前，运行办票室存放已许可工作票主要有两种存放形式，第一种是将所有工作票放置于一个文件盒内，第二种是根据工作票类型或所属设备单元分类将工作票放置于相应类别文件夹中。但这两种方式都存在着一定的问题，问题1：对于第一种存放方式，由于运行办票室存放的已许可工作票数量多、没有分类，就造成了注销工作票时，工作许可人需花较长时间才能在众多工作票中找到对应的工作票，工作效率较低；问题2：对于第二种存放方式，工作许可人可能将工作票错放于其他设备单元或其他类型文件夹中，待注销工作票时，工作许可人在对应类型的工作票夹中就找不到相应工作票，然后再去其他文件夹一一寻找，这样找票的时间也会非常长；问题3：以上两种方式，都存在由于存放不当，可能出现工作票遗失的情况，影响工作票的注销流程。

3、综上，要解决以上问题，就需要找到运行办票室已许可工作票的可靠存放与销票时快速找票、取票方法，提高工作效率。

技术实现思路

1、本专利的目的是提供一种解决运行办票室已许可工作票的可靠存放与销票时快速找票、取票问题，从而提高工作效率的工作票管理设备。

2、本实用新型通过以下技术方案来实现上述目的：

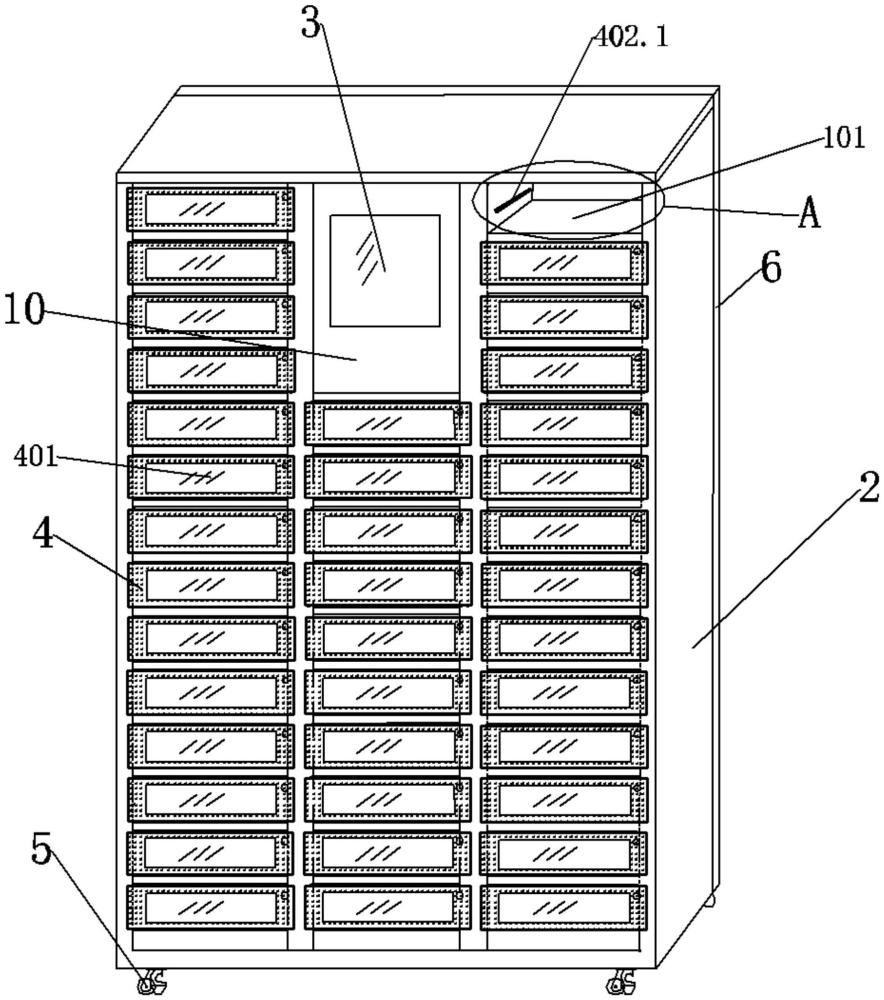

3、一种抽屉式智能工作票存取柜，包括柜体，所述柜体正面的顶部中央设有触屏式工控一体机及锁控板，所述柜体正面的其余部分设有若干抽屉式存取盒，

4、所述抽屉式存取盒为抽屉式结构，所述抽屉式存取盒两侧设有滑动导轨，所述滑动导轨与柜壁上设置的滑动导槽滑动连接；所述抽屉式存取盒下方设有存取盒底托板，所述存取盒底托板固定在柜体上；所述抽屉式存取盒前板上设有存取盒led显示屏；所述存取盒底托板上设有电控锁；

5、所述电控锁、锁控板、存取盒led显示屏、触屏式工控一体机之间通讯连接；所述锁控板与电控锁双向通讯，锁控板与触屏式工控一体机双向通讯，存取盒led显示屏与触屏式工控一体机单向通讯；

6、所述柜体背面设有易拆装背板，所述易拆装背板通过螺丝固定于柜体上。

7、进一步方案为，所述存取盒led显示屏用于显示盒内是否为空置状态、工作票号、工作内容、工作票类型、工作负责人信息。

8、进一步方案为，所述柜体底部设有水平调节型脚轮，用于调节底座上下高度、适应不同地面。

9、进一步方案为，所述抽屉式存取盒后板上设有电控锁锁扣，所述电控锁与电控锁锁扣相配合；所述电控锁上设有高强度弹簧推杆，所述电控锁上设有机械应急开锁装置。

10、进一步方案为，所述锁控板用于控制电控锁的开锁，并且接收电控锁的开锁或关锁状态；所述触屏式工控一体机用于向锁控板下达电控锁的开锁命令，所述锁控板向触屏式工控一体机反馈电控锁的开锁、关锁状态；所述触屏式工控一体机向存取盒led显示屏传输需要显示的信息。

11、进一步方案为，所述触屏式工控一体机与生产管理系统之间单向通讯连接，所述触屏式工控一体机用于接收生产管理系统的传输工作票信息以及许可工作票或者注销工作票的指令。

12、本实用新型的有益效果在于：

13、1、抽屉式智能工作票存取柜与生产管理系统建立通讯联系，通过电控锁、锁控板、工控一体机来自动控制存取盒的开启与读取其开启或者关闭的位置，在触屏式工控一体机设置相关业务逻辑关系，解决运行办票室内已许可工作票的可靠存放与快速找票、取票问题，方便快捷、易于上手。即工作票许可时，在生产管理系统点击“工作许可”，抽屉式智能工作票存取柜就能弹出一个空置存取盒用于存放该工作票，完成存票；所有的已许可工作票存放在工作票存取柜中，“一票一盒”，可靠保存，不会出现遗失情况。工作票注销时，在生产管理系统点击“工作注销”，抽屉式智能工作票存取柜就将存放该工作票存取盒推出，完成快速找票、取票。整个工作票办理流程，工作许可人在原生产管理系统中的许可或注销流程没有变化，在触屏式工控一体机上也不需要进行额外操作，不增加工作许可人工作量，并且开票时更加方便的进行工作票存储与销票时更是大大减少了寻找工作票的时间，提高了工作效率。

14、2、抽屉式存取盒前板上布置有led显示屏，方便查看存取盒状态与所存工作票信息。

15、3、采用易拆装背板设计，方便存取柜内部装置设备的安装、维护。

16、4、存取柜底部设有水平调节型脚轮，满足柜子的移动和固定需求，并且能调节底座上下高度、适应不同地面，方便调整存取柜的水平。

1.一种抽屉式智能工作票存取柜，其特征在于，包括柜体，所述柜体正面的顶部中央设有触屏式工控一体机及锁控板，所述柜体正面的其余部分设有若干抽屉式存取盒，

2.如权利要求1所述的一种抽屉式智能工作票存取柜，其特征在于，所述存取盒led显示屏用于显示盒内是否为空置状态、工作票号、工作内容、工作票类型、工作负责人信息。

3.如权利要求1所述的一种抽屉式智能工作票存取柜，其特征在于，所述柜体底部设有水平调节型脚轮，用于调节底座上下高度、适应不同地面。

4.如权利要求1所述的一种抽屉式智能工作票存取柜，其特征在于，所述抽屉式存取盒后板上设有电控锁锁扣，所述电控锁与电控锁锁扣相配合；所述电控锁上设有高强度弹簧推杆，所述电控锁上设有机械应急开锁装置。

5.如权利要求1所述的一种抽屉式智能工作票存取柜，其特征在于，所述锁控板用于控制电控锁的开锁，并且接收电控锁的开锁或关锁状态；所述触屏式工控一体机用于向锁控板下达电控锁的开锁命令，所述锁控板向触屏式工控一体机反馈电控锁的开锁、关锁状态；所述触屏式工控一体机向存取盒led显示屏传输需要显示的信息。

6.如权利要求1所述的一种抽屉式智能工作票存取柜，其特征在于，所述触屏式工控一体机与生产管理系统之间单向通讯连接，所述触屏式工控一体机用于接收生产管理系统的传输工作票信息以及许可工作票或者注销工作票的指令。
