一种折叠桌的固定装置及折叠桌的制作方法

本技术涉及折叠桌领域，特别是一种折叠桌的固定装置及折叠桌。

背景技术：

1、桌子是日常生活中必不可少的工具，用于吃饭、泡茶和会客等日常用途，为了方便使用和节约空间，折叠桌成为了越来越多人的选择。

2、现有技术的折叠桌，桌板和桌腿分开设置，需要使用时，将桌板放置在桌框上即为安装，该种方式桌板与桌框之间并没有固定连接，当折叠桌安放完成后，要想对折叠桌进行移动，要嘛伏身抬桌腿，要嘛将桌板和桌框再次拆分，等移动至需要的位置后再重新组合。而在日常使用时，当折叠桌上放置有食物、茶水或者其它物品，遇到需要移动折叠桌的情况时，便十分不便。

技术实现思路

1、本实用新型的主要目的是克服现有技术的缺点，提供一种通过限位隼和限位孔固定折叠桌板和桌框，使用者可直接抬动桌板对折叠桌进行移动，方便折叠桌移动的折叠桌的固定装置及折叠桌。

2、本实用新型采用如下技术方案：

3、一种折叠桌的固定装置，设置在折叠桌上用于固定折叠桌的折叠桌板和桌框，包括桌框端封和桌板边封，所述折叠桌板设置在两平行间隔的所述桌框之间，所述桌框端封设置在所述桌框的两端，所述桌板边封设置在所述折叠桌板的两端，所述桌框端封上开设有限位孔，所述桌板边封形成有与所述限位孔相适配的限位隼且所述限位隼凸出于所述折叠桌板，所述桌板边封的总长度大于或等于两端设置有所述桌框端封的桌框的总长度。

4、进一步地，所述桌框端封包括限位壁和插入部，所述桌框两端开设有安装口，所述插入部插入所述安装口内使所述限位壁位于所述桌框两端，所述限位孔开设在所述限位壁上。

5、进一步地，所述插入部的外周面上间隔布置有多个弹性条，所述弹性条上形成有倾斜的引导面。

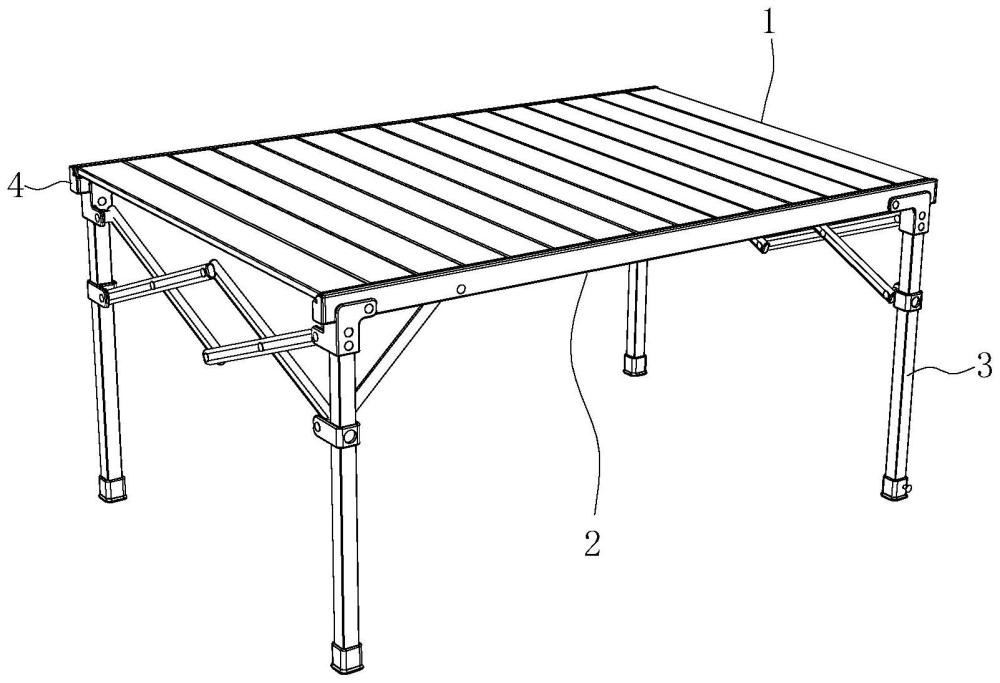

6、一种折叠桌，包括有折叠桌板、两桌框、多个桌腿和如上述的固定装置，两桌框平行间隔布置，所述折叠桌板设置在两所述桌框之间，多个所述桌腿设置在所述桌框下方，且所述桌腿可在支撑状态和折叠状态之间转换，所述桌框端封设置在所述桌框两侧，所述桌板边封设置在所述折叠桌板两侧，所述限位隼插入所述限位孔内使折叠桌板固定在所述桌框上。

7、进一步地，所述折叠桌板包括多个独立设置的小桌板，多个所述小桌板平行布置，所述桌板边封包括第一边封和第二边封，所述第一边封设置于首尾两端的小桌板上，所述第二边封设置在中间位置的小桌板上，所述限位隼设置在第一边封上。

8、进一步地，所述第一边封一端凸出形成限位隼，另一端开设有连接孔，所述第二边封两端都开设有连接孔，所述连接孔上设置有铰接链，相邻的两所述小桌板通过铰接链和连接孔摆动连接。

9、进一步地，所述桌框具有一水平的承重面和设置在承重面一侧的限制面，所述折叠桌板放置在承重面上且折叠桌板的侧边顶抵在所述限制面上。

10、进一步地，所述桌框具有两竖直的桌腿连接面，所述桌腿摆动连接在所述桌腿连接面上，使多个桌腿所述平行间隔布置。

11、进一步地，所述桌框具有两倾斜的桌腿连接面，所述桌腿摆动连接在所述桌腿连接面上，使多个所述桌腿两两交叉布置。

12、由上述对本实用新型的描述可知，与现有技术相比，本实用新型的有益效果是：

13、第一、通过限位隼和限位孔的配合，当折叠桌板设置在桌框上时，限位隼插入限位孔中，使折叠桌板被固定在桌框上，限位隼会限制最外端两块小桌板垂直平面内各个方向的鱼洞，此时，使用者可以通过抬动最外侧的两块小桌板对折叠桌进行移动，而不会使桌板脱落或散架，方便在折叠桌安装完成后进行位置的调整。

14、第二、通过插入部和安装口进行桌框端封的安装固定，并通过插入部上设置的弹性条与安装口过盈配合，使桌框端封的安装更加稳定，不易脱落，引导面方便插入部插入安装口内。

1.一种折叠桌的固定装置，设置在折叠桌上用于固定折叠桌的折叠桌板和桌框，其特征在于：包括桌框端封和桌板边封，所述折叠桌板设置在两平行间隔的所述桌框之间，所述桌框端封设置在所述桌框的两端，所述桌板边封设置在所述折叠桌板的两端，所述桌框端封上开设有限位孔，所述桌板边封形成有与所述限位孔相适配的限位隼且所述限位隼凸出于所述折叠桌板，所述桌板边封的总长度大于或等于两端设置有所述桌框端封的桌框的总长度。

2.根据权利要求1所述的一种折叠桌的固定装置，其特征在于：所述桌框端封包括限位壁和插入部，所述桌框两端开设有安装口，所述插入部插入所述安装口内使所述限位壁位于所述桌框两端，所述限位孔开设在所述限位壁上。

3.根据权利要求2所述的一种折叠桌的固定装置，其特征在于：所述插入部的外周面上间隔布置有多个弹性条，所述弹性条上形成有倾斜的引导面。

4.一种折叠桌，其特征在于：包括有折叠桌板、两桌框、多个桌腿和如权利要求1至3任一所述的固定装置，两桌框平行间隔布置，所述折叠桌板设置在两所述桌框之间，多个所述桌腿设置在所述桌框下方，且所述桌腿可在支撑状态和折叠状态之间转换，所述桌框端封设置在所述桌框两侧，所述桌板边封设置在所述折叠桌板两侧，所述限位隼插入所述限位孔内使折叠桌板固定在所述桌框上。

5.根据权利要求4所述的一种折叠桌，其特征在于：所述折叠桌板包括多个独立设置的小桌板，多个所述小桌板平行布置，所述桌板边封包括第一边封和第二边封，所述第一边封设置于首尾两端的小桌板上，所述第二边封设置在中间位置的小桌板上，所述限位隼设置在第一边封上。

6.根据权利要求5所述的一种折叠桌，其特征在于：所述第一边封一端凸出形成限位隼，另一端开设有连接孔，所述第二边封两端都开设有连接孔，所述连接孔上设置有铰接链，相邻的两所述小桌板通过铰接链和连接孔摆动连接。

7.根据权利要求4所述的一种折叠桌，其特征在于：所述桌框具有一水平的承重面和设置在承重面一侧的限制面，所述折叠桌板放置在承重面上且折叠桌板的侧边顶抵在所述限制面上。

8.根据权利要求4所述的一种折叠桌，其特征在于：所述桌框具有两竖直的桌腿连接面，所述桌腿摆动连接在所述桌腿连接面上，使多个所述桌腿平行间隔布置。

9.根据权利要求4所述的一种折叠桌，其特征在于：所述桌框具有两倾斜的桌腿连接面，所述桌腿摆动连接在所述桌腿连接面上，使多个所述桌腿两两交叉布置。
