一种绿茶加工滚筒杀青机装置的制作方法

本技术涉及绿茶加工，具体为一种绿茶加工滚筒杀青机装置。

背景技术：

1、绿茶是一种较为常见的茶叶品种，在制作时将新叶或芽从茶树上采取后，再经杀青、整形、烘干等工艺制作而成，其中在杀青时，需要使用到滚筒杀青机装置来对茶叶鲜叶进行滚炒杀青加工，通过利用高温破坏和钝化鲜茶叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，蒸发鲜叶部分水分，使茶叶变软，便于揉捻成形。

2、但绿茶加工滚筒杀青机装置在实际使用的过程中，装置的外部一般与外部直接连通，在使用热风对内部茶叶进行加热滚炒杀青加工的同时，大量的热源会从装置放料口的位置向外进行散失，加快热源的散失，提高了使用的能耗，存在不足，不便于对装置内部的热风热源进行循环的使用。

3、现在，提出一种新型的绿茶加工滚筒杀青机装置来解决上述的不足。

技术实现思路

1、本实用新型的目的在于提供一种绿茶加工滚筒杀青机装置，以解决上述背景技术中提出的不便于对装置内部的热风热源进行循环的使用的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种绿茶加工滚筒杀青机装置，包括安装底座，所述安装底座顶端的中间位置处固定有固定筒，且固定筒的内部横向贯穿设置有滚筒主体，所述滚筒主体的左侧设置有侧盖，且侧盖的左侧安装有封盖，所述固定筒的顶端固定有外壳，且外壳内部的顶端固定有第一风机，所述外壳的内部固定有电加热丝，所述滚筒主体外部的两侧分别固定有转盘，所述固定筒内部的两侧分别固定有环座，所述滚筒主体的外部设置有通风孔，所述安装底座顶端的右侧固定有驱动电机，且驱动电机的左侧设置有减速机，所述减速机的输出轴固定有齿轮，所述滚筒主体外部的右侧固定有齿圈，所述安装底座外部的顶端设置有外护罩，所述滚筒主体的右侧固定有进料道；

3、所述固定筒顶端的右侧固定有机壳，且机壳的左侧固定有出风管，所述机壳的右侧固定有抽风管，所述滚筒主体的右侧设置有收集罩，所述机壳内部的左侧固定有第二风机，所述机壳内部的右侧竖向设置有过滤网，所述机壳顶端的右侧贯穿设置有安装槽，且过滤网的顶端贯穿安装槽的内部。

4、优选的，所述抽风管的底端与收集罩的顶端固定连接，所述出风管的底端贯穿固定筒的顶端。

5、优选的，所述进料道的左侧贯穿收集罩的内部。

6、优选的，所述收集罩与抽风管的内部相连通，所述出风管和抽风管分别与机壳的内部相连通，所述出风管与固定筒的内部相连通。

7、优选的，所述侧盖的右侧固定有连接环，所述滚筒主体左侧的内部设置有连接槽，所述封盖的顶部和底部以及两端分别固定有把手。

8、优选的，所述连接环的外部设置有外螺纹，所述连接槽的内部设置有与外螺纹相配合的内螺纹。

9、外护罩内部两端底部的中间位置处分别固定有滑块，所述安装底座两端的内部分别设置有滑轨，所述外护罩的两端分别固定有拉手。

10、滑块嵌在滑轨的内部。

11、与现有技术相比，本实用新型的有益效果是：该绿茶加工滚筒杀青机装置不仅实现了便于对装置内部的热风热源进行循环的使用，实现了便于对装置的内部进行拆装清洁，而且实现了便于对装置的外部进行防护；

12、(1)通过设置有侧盖、滚筒主体、固定筒、出风管、机壳、抽风管、收集罩、第二风机、安装槽和过滤网，装置在使用的过程中，通过控制第一风机启动将空气抽入并经过电加热丝的加热后导入至固定筒的内部，接着控制驱动电机启动利用减速机带动齿轮转动，齿轮转动可以利用啮合的齿圈带动滚筒主体在固定筒的内部进行转动，将绿茶经过进料道中导入至滚筒主体的内部后，利用热风和转动的滚筒主体可以将绿茶进行行加热滚炒杀青加工，同时装置在使用的过程中，可以通过控制机壳内部的第二风机启动，利用连通的抽风管和收集罩将滚筒主体右侧进料口位置处散出的热风热源进行抽吸收集，经过抽风管抽入至机壳的内部并由过滤网过滤除尘除杂后，再由出风管重新导回至固定筒的内部对滚筒主体内部的绿茶进行辅助的加热，通过对热风热源的循环使用，可以降低装置内部快热源散失的时间，减少装置使用的能耗，便于对装置内部的热风热源进行循环的使用；

13、(2)通过设置有滚筒主体、侧盖、封盖、把手、连接环和连接槽，装置在使用结束后，可以通过在滚筒主体的左侧，将设置的封盖利用连接环对应从安装底座左侧连接槽的内部向左进行旋出后，即可将封盖从滚筒主体的左侧进行拆除，打开滚筒主体的内部后，便于对装置的内部进行清洁和维护等操作；

14、(3)通过设置有滚筒主体、安装底座、滑轨、滑块、外护罩和拉手，装置安装使用时在安装底座外部的顶端设置有外护罩，通过设置的外护罩可以辅助对滚筒主体和固定筒的外部进行外罩防撞防护，减少滚筒杀青机组件外部的损伤，在需要对装置的外部进行检修时，可以利用拉手将外护罩在安装底座的外部进行向左或是向右的推动移动，露出装置的外部后，可以对装置的外部进行检修操作，便于对装置的外部进行防护。

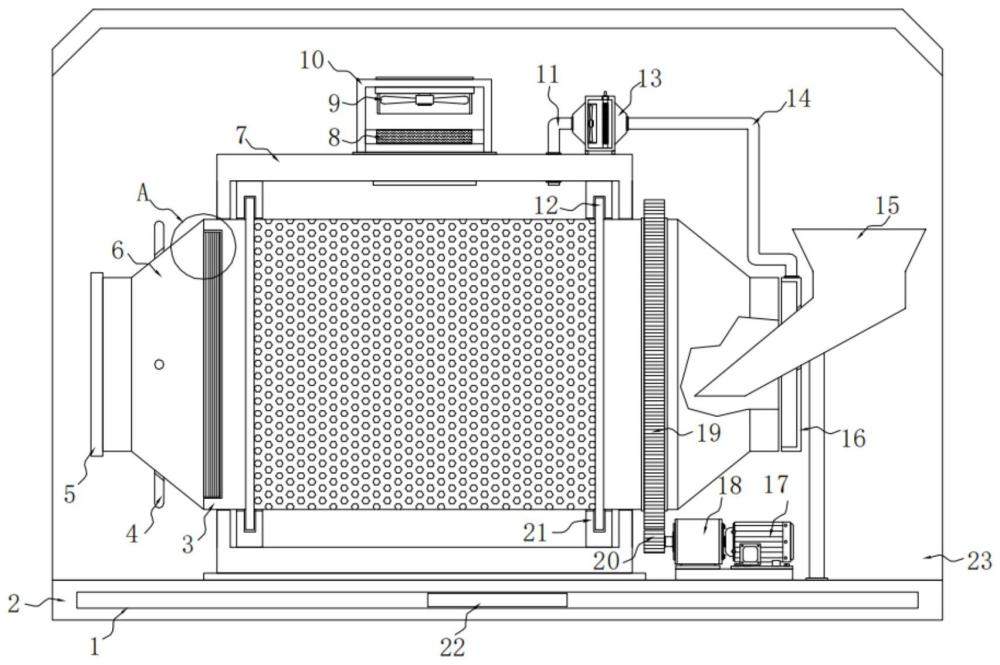

1.一种绿茶加工滚筒杀青机装置，包括安装底座(2)，其特征在于：所述安装底座(2)顶端的中间位置处固定有固定筒(7)，且固定筒(7)的内部横向贯穿设置有滚筒主体(3)，所述滚筒主体(3)的左侧设置有侧盖(6)，且侧盖(6)的左侧安装有封盖(5)，所述固定筒(7)的顶端固定有外壳(10)，且外壳(10)内部的顶端固定有第一风机(9)，所述外壳(10)的内部固定有电加热丝(8)，所述滚筒主体(3)外部的两侧分别固定有转盘(12)，所述固定筒(7)内部的两侧分别固定有环座(21)，所述滚筒主体(3)的外部设置有通风孔，所述安装底座(2)顶端的右侧固定有驱动电机(17)，且驱动电机(17)的左侧设置有减速机(18)，所述减速机(18)的输出轴固定有齿轮(20)，所述滚筒主体(3)外部的右侧固定有齿圈(19)，所述安装底座(2)外部的顶端设置有外护罩(23)，所述滚筒主体(3)的右侧固定有进料道(15)；所述固定筒(7)顶端的右侧固定有机壳(13)，且机壳(13)的左侧固定有出风管(11)，所述机壳(13)的右侧固定有抽风管(14)，所述滚筒主体(3)的右侧设置有收集罩(16)，所述机壳(13)内部的左侧固定有第二风机(24)，所述机壳(13)内部的右侧竖向设置有过滤网(26)，所述机壳(13)顶端的右侧贯穿设置有安装槽(25)，且过滤网(26)的顶端贯穿安装槽(25)的内部。

2.根据权利要求1所述的一种绿茶加工滚筒杀青机装置，其特征在于：所述抽风管(14)的底端与收集罩(16)的顶端固定连接，所述出风管(11)的底端贯穿固定筒(7)的顶端。

3.根据权利要求1所述的一种绿茶加工滚筒杀青机装置，其特征在于：所述进料道(15)的左侧贯穿收集罩(16)的内部。

4.根据权利要求1所述的一种绿茶加工滚筒杀青机装置，其特征在于：所述收集罩(16)与抽风管(14)的内部相连通，所述出风管(11)和抽风管(14)分别与机壳(13)的内部相连通，所述出风管(11)与固定筒(7)的内部相连通。

5.根据权利要求1所述的一种绿茶加工滚筒杀青机装置，其特征在于：所述侧盖(6)的右侧固定有连接环(27)，所述滚筒主体(3)左侧的内部设置有连接槽(28)，所述封盖(5)的顶部和底部以及两端分别固定有把手(4)。

6.根据权利要求5所述的一种绿茶加工滚筒杀青机装置，其特征在于：所述连接环(27)的外部设置有外螺纹，所述连接槽(28)的内部设置有与外螺纹相配合的内螺纹。

7.根据权利要求1所述的一种绿茶加工滚筒杀青机装置，其特征在于：所述外护罩(23)内部两端底部的中间位置处分别固定有滑块(22)，所述安装底座(2)两端的内部分别设置有滑轨(1)，所述外护罩(23)的两端分别固定有拉手(29)。

8.根据权利要求7所述的一种绿茶加工滚筒杀青机装置，其特征在于：所述滑块(22)嵌在滑轨(1)的内部。
