一种茶叶揉捻机的制作方法

本技术涉及茶叶加工，特别涉及一种茶叶揉捻机。

背景技术：

1、茶叶的揉捻指的是把经过杀青或萎凋变软的鲜叶用手工或机器揉成条形、针形、颗粒、片等要求的形状就叫揉捻。揉捻的功用除了做形，主要是造成细胞破碎、茶汁溢出，溢出的茶汁附着在已成形的叶表面，干燥后冲泡才能泡出颜色和滋味。所以揉捻是做各种茶都必有的一道加工工序。经检索：授权公布号为cn211379514u的一种茶叶揉捻机，包括支撑腿，支撑腿的顶部固定连接有操作顶板，操作顶板顶部的中间位置固定连接有揉捻台，揉捻台的中间位置设置有锥型揉捻槽，锥型揉捻槽的内部表面等间距固定连接有揉捻凸块，揉捻台内部的中间位置设置有排水漏槽，操作顶板外部顶端的左侧转动连接有调节旋杆，辅助连杆侧右侧且靠近顶端的位置固定连接有承载顶板，承载顶板顶部的右侧固定连接有驱动机构，驱动机构的输出端固定连接有揉捻连杆机构。

2、然而上述中的茶叶揉捻机还存在有不足之处，仅仅通过转动的揉捻压板对茶叶进行揉捻，导致与茶叶的接触面积较小，使得茶叶揉捻的效率与效果较差，且揉捻台不便来回转动，进一步降低了茶叶揉捻的效率与效果，同时不便对茶叶的压力进行调整，导致揉捻效果变差，因此我们提出了一种茶叶揉捻机用于解决上述问题。

技术实现思路

1、本实用新型的目的是提供一种茶叶揉捻机，具有通过转动的圆形的揉捻盘，增大了与茶叶的接触面积，进而提高了茶叶揉捻的效率与效果，且揉捻台方便正反往复转动，进一步提高了茶叶揉捻的效率与效果，同时可对茶叶的压力进行调整，使得揉捻效果更好。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的：包括底座、揉捻台与揉捻盘，所述底座的顶部固定连接有安装架，所述底座与揉捻台之间设置有往复正反转动组件，所述安装架与揉捻盘之间设置有揉捻压力调整组件，所述揉捻台的底部内壁上固定连接有多个揉捻条。

3、本实用新型的进一步设置为：所述往复正反转动组件包括固定连接在底座顶部的驱动电机，以及转动连接在底座顶部的旋转轴与固定连接底座顶部的环形导轨，所述驱动电机的输出轴上固定连接有凸轮，所述环形导轨的一侧内壁上固定连接有下弹簧，所述下弹簧的一端固定连接有齿板，所述凸轮与齿板相配合，所述旋转轴的外侧固定套设有齿轮，所述齿轮与齿板相啮合，所述揉捻台固定连接在旋转轴的顶端。

4、通过采用上述技术方案，启动旋转电机，旋转电机带动了转盘、伸缩杆与揉捻盘的旋转，

5、因圆形状的揉捻盘的设置，增大了与茶叶的接触面积，进而提高了茶叶揉捻的效率与效果，同时通过驱动电机带动了凸轮的转动，在凸轮与下弹簧的组合联动下，驱动了齿板的左右往复运动，齿板带动了齿轮、旋转轴、揉捻台与揉捻条的往复正反转动，在揉捻台与揉捻条的往复正反转动，以及转动的揉捻盘的双重配合下，大大提高了揉捻的效果与效率，当揉捻完成后，在反向启动气缸，使得揉捻盘上移复位，即可取出揉捻完成的茶叶。

6、本实用新型的进一步设置为：所述环形导轨内滑动套设有四个滑块，四个滑块均固定连接在揉捻台的底部。

7、通过采用上述技术方案，可对揉捻台进行导向限位，使其转动更加稳定。

8、本实用新型的进一步设置为：所述底座的顶部开设有凹槽，所述凹槽内滑动套设有连接板，所述连接板固定连接在齿板的底部。

9、通过采用上述技术方案，方便对齿板进行导向，使其移动更加平稳，避免发生偏移而影响与齿板的啮合。

10、本实用新型的进一步设置为：所述旋转轴通过轴承转动连接在底座的顶部。

11、通过采用上述技术方案，方便对旋转轴进行支撑，使其旋转更加稳定。

12、本实用新型的进一步设置为：所述揉捻压力调整组件包括固定连接在安装架顶部的气缸，所述气缸的输出轴上固定连接有旋转电机，所述旋转电机的输出轴上固定连接有转盘，所述转盘与揉捻盘之间固定连接有四个上弹簧。

13、通过采用上述技术方案，把待揉捻的茶叶倒入揉捻台内，启动气缸，气缸带动了旋转电机、转盘与揉捻盘的下移，根据茶叶的多少随意调节揉捻盘的高度，当揉捻盘与茶叶接触时，转盘持续下降，上弹簧处于压缩状态，进而可根据上弹簧的压缩程度，来调节揉捻盘按压茶叶的力度，使得揉捻效果更好，茶叶揉捻效率更高。

14、本实用新型的进一步设置为：所述安装架的顶部开设有通孔，所述通孔内滑动套设有导向杆，所述导向杆的底端固定连接有耳板，所述耳板固定连接在旋转电机的一侧。

15、通过采用上述技术方案，可对旋转电机进行导向，使其升降更加稳定。

16、本实用新型的进一步设置为：所述转盘与揉捻盘之间固定连接四个伸缩杆，四个上弹簧分别套接于对应的伸缩杆的外侧。

17、通过采用上述技术方案，可对揉捻盘与上弹簧进行导向，使其移动更加稳定顺畅。

18、本实用新型的有益效果是：

19、1、本实用新型把待揉捻的茶叶倒入揉捻台内，启动气缸，气缸带动了旋转电机、转盘与揉捻盘的下移，根据茶叶的多少随意调节揉捻盘的高度，当揉捻盘与茶叶接触时，转盘持续下降，上弹簧处于压缩状态，进而可根据上弹簧的压缩程度，来调节揉捻盘按压茶叶的力度，使得揉捻效果更好，茶叶揉捻效率更高。

20、2、本实用新型通过旋转电机带动了转盘、伸缩杆与揉捻盘的旋转，同时通过驱动电机带动了凸轮的转动，在凸轮与下弹簧的组合联动下，驱动了齿板的左右往复运动，齿板带动了齿轮、旋转轴、揉捻台与揉捻条的往复正反转动，在揉捻台与揉捻条的往复正反转动，以及转动的揉捻盘的双重配合下，大大提高了揉捻的效果与效率。

21、3、本实用新型因圆形状的揉捻盘的设置，增大了与茶叶的接触面积，进而提高了茶叶揉捻的效率与效果。

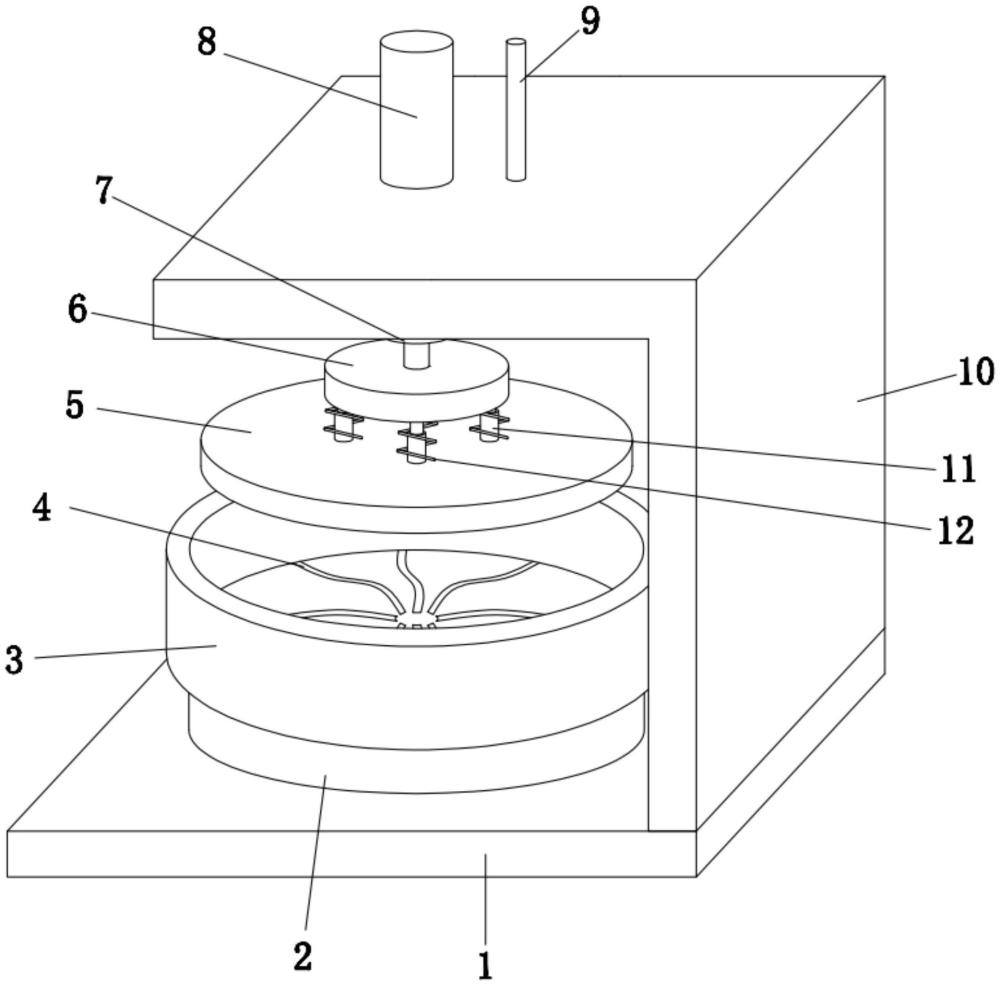

1.一种茶叶揉捻机，其特征在于，包括底座(1)、揉捻台(3)与揉捻盘(5)，所述底座(1)的顶部固定连接有安装架(10)，所述底座(1)与揉捻台(3)之间设置有往复正反转动组件，所述安装架(10)与揉捻盘(5)之间设置有揉捻压力调整组件，所述揉捻台(3)的底部内壁上固定连接有多个揉捻条(4)。

2.根据权利要求1所述的一种茶叶揉捻机，其特征在于：所述往复正反转动组件包括固定连接在底座(1)顶部的驱动电机(13)，以及转动连接在底座(1)顶部的旋转轴(16)与固定连接底座(1)顶部的环形导轨(2)，所述驱动电机(13)的输出轴上固定连接有凸轮(14)，所述环形导轨(2)的一侧内壁上固定连接有下弹簧(19)，所述下弹簧(19)的一端固定连接有齿板(15)，所述凸轮(14)与齿板(15)相配合，所述旋转轴(16)的外侧固定套设有齿轮(17)，所述齿轮(17)与齿板(15)相啮合，所述揉捻台(3)固定连接在旋转轴(16)的顶端。

3.根据权利要求2所述的一种茶叶揉捻机，其特征在于：所述环形导轨(2)内滑动套设有四个滑块(20)，四个滑块(20)均固定连接在揉捻台(3)的底部。

4.根据权利要求2所述的一种茶叶揉捻机，其特征在于：所述底座(1)的顶部开设有凹槽，所述凹槽内滑动套设有连接板(18)，所述连接板(18)固定连接在齿板(15)的底部。

5.根据权利要求2所述的一种茶叶揉捻机，其特征在于：所述旋转轴(16)通过轴承转动连接在底座(1)的顶部。

6.根据权利要求1所述的一种茶叶揉捻机，其特征在于：所述揉捻压力调整组件包括固定连接在安装架(10)顶部的气缸(8)，所述气缸(8)的输出轴上固定连接有旋转电机(7)，所述旋转电机(7)的输出轴上固定连接有转盘(6)，所述转盘(6)与揉捻盘(5)之间固定连接有四个上弹簧(12)。

7.根据权利要求6所述的一种茶叶揉捻机，其特征在于：所述安装架(10)的顶部开设有通孔，所述通孔内滑动套设有导向杆(9)，所述导向杆(9)的底端固定连接有耳板(21)，所述耳板(21)固定连接在旋转电机(7)的一侧。

8.根据权利要求6所述的一种茶叶揉捻机，其特征在于：所述转盘(6)与揉捻盘(5)之间固定连接四个伸缩杆(11)，四个上弹簧(12)分别套接于对应的伸缩杆(11)的外侧。
