一种便于远程监管的炒制机的制作方法

本技术涉及茶叶炒制，尤其涉及一种便于远程监管的炒制机。

背景技术：

1、茶叶，指茶树的叶子和芽，泛指可用于泡茶的常绿灌木茶树的叶子，以及用这些叶子泡制的饮料，茶叶中含有儿茶素、胆甾烯酮、咖啡碱、肌醇、叶酸、泛酸等成分，可以增进人体健康，茶叶饮品-茶被誉为“世界三大饮料之一”，茶叶在生产过程中需要进行炒制。

2、但是，现有技术还存在不足之处，现有技术中在炒制过程中，茶叶的炒制不均匀，经常出现糊底的问题，且缺少可以远程监管的功能，造成人力物力的损失。

3、因此我们提出一种便于远程监管的炒制机来解决这个问题。

技术实现思路

1、本实用新型的目的是为了解决上述背景技术中提出的问题，而提出的一种便于远程监管的炒制机。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种便于远程监管的炒制机，包括支撑柱；所述支撑柱的上表面固连有工作台；所述工作台的上表面两侧设有一号滑槽；所述工作台的外表面两侧转动安装有限位器；所述工作台的上表面固连有固定机构；所述工作台的上表面滑动安装有炒制机构；所述工作台的下表面固连有支撑壳；所述支撑壳的上表面固连有炒制锅；所述支撑壳的外表面固连有温度检测器；所述工作台的一侧外表面固连有控制中心；所述工作台的上表面设有二号滑槽。

4、优选的，所述炒制机构包括滑动安装于一号滑槽外表面的滑块；所述滑块的上表面固连有一号安装块；所述一号安装块的上表面固连有安装架；所述安装架的上表面固连有气缸；所述气缸的下表面固连有安装板；所述安装板的下表面固连有电机；所述电机的输出端固连有转轴；所述转轴的外圆面固连有搅拌叶。

5、优选的，所述安装板的上表面两侧固连有导向杆，且导向杆的外圆面滑动安装于安装架的内表面；所述搅拌叶的一端固连有刮片。

6、优选的，所述固定机构包括固连于工作台上表面的二号安装块；所述一号安装块的一侧外表面固连有电动伸缩杆；所述电动伸缩杆的一端固连有固定块，且固定块的下表面滑动安装于二号滑槽的上表面。

7、优选的，所述限位器包括转动安装于工作台两侧外表面的螺纹杆；所述螺纹杆的一端固连有转块。

8、优选的，所述支撑壳的内底面固连有加热板；所述支撑壳的上表面设有安装槽；所述安装槽的上表面固连有弹簧；所述炒制锅的上表面两侧设有固定槽。

9、本实用新型中，所述的一种便于远程监管的炒制机，通过工作台、一号滑槽、滑块、一号安装块、安装架、气缸、安装板、电机、转轴、搅拌叶、刮片、导向杆、螺纹杆、转块、二号安装块、电动伸缩杆、固定块、支撑壳、炒制锅、安装槽、弹簧的设置，当茶叶炒制完成后，启动气缸，气缸会带动安装板上升，安装板的上升会通过转轴带动着搅拌叶离开炒制锅，然后转动转块，转块的转动带动着螺纹杆转动离开滑块，然后推动安装架，使炒制机构移动至工作台的一侧，然后启动电动伸缩杆，电动伸缩杆会带动固定块离开固定槽，使炒制锅失去限制，炒制锅会在弹簧的作用下离开支撑壳，便可以将炒制锅取出，实现了可以更加方便取出炒制完成后的茶叶，提高了效率；

10、本实用新型中，所述的一种便于远程监管的炒制机，通过搅拌叶和刮片的设置，可以将位于炒制锅底部的茶叶移动至上层，可以将上层的茶叶移动至炒制锅的下层，提高了炒制的效率，也防止茶叶被炒糊；

11、本实用新型中，所述的一种便于远程监管的炒制机，通过温度检测器和控制中心的设置，可以对炒制锅的温度进行实时的监测，炒制锅的温度通过温度检测器传输给控制中心，控制中心会将数据传输给工作人员，实现了实时监管；

12、本实用新型结构设计合理，操作简单，可靠性高。

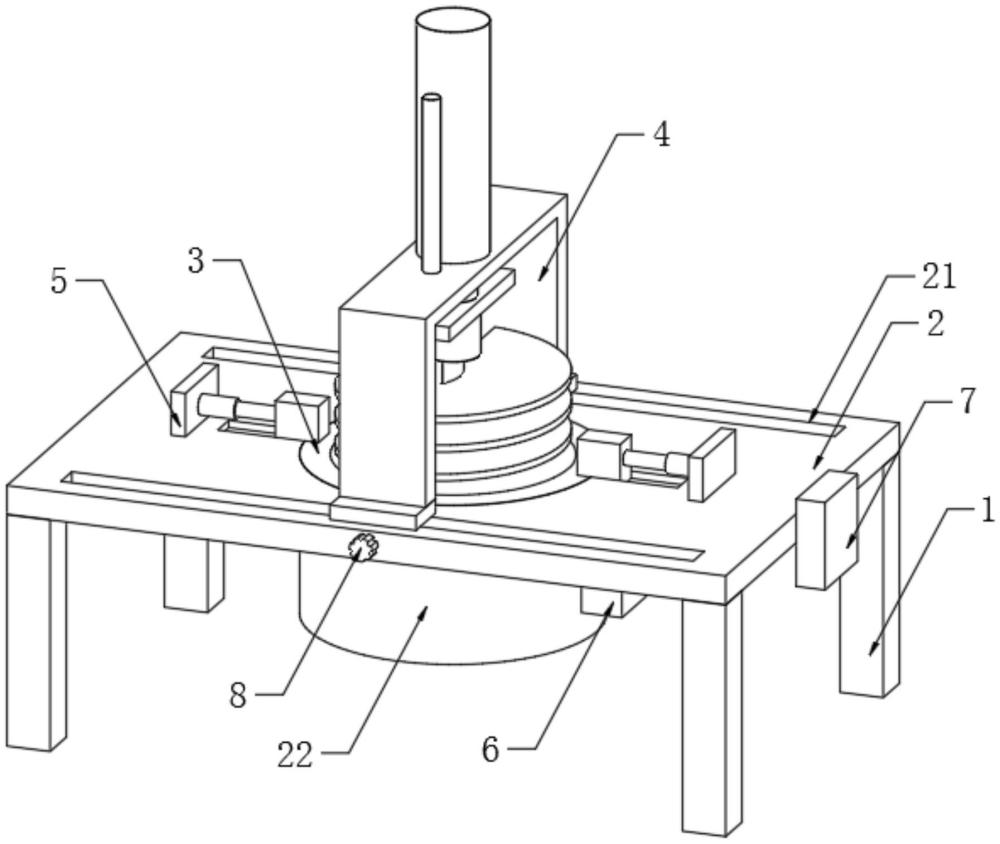

1.一种便于远程监管的炒制机，其特征在于，包括支撑柱(1)；所述支撑柱(1)的上表面固连有工作台(2)；所述工作台(2)的上表面两侧设有一号滑槽(21)；所述工作台(2)的外表面两侧转动安装有限位器(8)；所述工作台(2)的上表面固连有固定机构(5)；所述工作台(2)的上表面滑动安装有炒制机构(4)；所述工作台(2)的下表面固连有支撑壳(22)；所述支撑壳(22)的上表面固连有炒制锅(3)；所述支撑壳(22)的外表面固连有温度检测器(6)；所述工作台(2)的一侧外表面固连有控制中心(7)；所述工作台(2)的上表面设有二号滑槽(23)。

2.根据权利要求1所述的一种便于远程监管的炒制机，其特征在于，所述炒制机构(4)包括滑动安装于一号滑槽(21)外表面的滑块(41)；所述滑块(41)的上表面固连有一号安装块(42)；所述一号安装块(42)的上表面固连有安装架(43)；所述安装架(43)的上表面固连有气缸(44)；所述气缸(44)的下表面固连有安装板(45)；所述安装板(45)的下表面固连有电机(46)；所述电机(46)的输出端固连有转轴(47)；所述转轴(47)的外圆面固连有搅拌叶(48)。

3.根据权利要求2所述的一种便于远程监管的炒制机，其特征在于，所述安装板(45)的上表面两侧固连有导向杆(49)，且导向杆(49)的外圆面滑动安装于安装架(43)的内表面；所述搅拌叶(48)的一端固连有刮片(481)。

4.根据权利要求1所述的一种便于远程监管的炒制机，其特征在于，所述固定机构(5)包括固连于工作台(2)上表面的二号安装块(51)；所述一号安装块(42)的一侧外表面固连有电动伸缩杆(52)；所述电动伸缩杆(52)的一端固连有固定块(53)，且固定块(53)的下表面滑动安装于二号滑槽(23)的上表面。

5.根据权利要求1所述的一种便于远程监管的炒制机，其特征在于，所述限位器(8)包括转动安装于工作台(2)两侧外表面的螺纹杆(81)；所述螺纹杆(81)的一端固连有转块(82)。

6.根据权利要求1所述的一种便于远程监管的炒制机，其特征在于，所述支撑壳(22)的内底面固连有加热板(221)；所述支撑壳(22)的上表面设有安装槽(222)；所述安装槽(222)的上表面固连有弹簧(223)；所述炒制锅(3)的上表面两侧设有固定槽(31)。
