一种园林灌溉自动调节阀的制作方法

本技术涉及园林灌溉，具体为一种园林灌溉自动调节阀。

背景技术：

1、园林灌溉是补充园林植物生长所需的土壤水分，以改善其生长条件的技术措施。利用人工的方法或机械的方法以不同的灌水形式，补充园林绿地的土壤水分，满足植物的水分需求。园林灌溉时经常使用到控水阀门，通过控水阀门实现对一片区域内的绿植均匀浇灌。

2、例如现有技术中，申请号为201821118789.0的实用新型公开的一种用于园林灌溉的控水阀门，该实用新型中，旋转电机通过旋转作用带动门型阀门托架旋转，有利于控制灌溉方向，液压伸缩杆通过伸缩作用带动门型阀门托架调节高度，有利于控制喷水射程，从而扩大灌溉面积，然而不难发现，该园林浇灌用阀门在高度调节后，仅能对特定的一片区域进行浇灌，众所周知园林绿植需要均匀浇灌，若想实现均匀浇灌，则需要对阀门不同高度对应区域的绿植进行浇灌，进而液压伸缩杆持续往复伸缩操作，如此频繁持久的往复伸缩，液压伸缩杆的工作负荷增大，故障率提高，增加了运维成本，降低了其实用性，为此，本申请提出一种园林灌溉自动调节阀。

技术实现思路

1、本实用新型的目的在于提供一种园林灌溉自动调节阀，将电机持续单向旋转输出转化为喷头的持续往复摆动，实现浇灌角度的持续往复改变，扩大绿植浇灌面积，整体只需操控电机单向启动即可，结构简单，故障率低，更为实用。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种园林灌溉自动调节阀，包括电磁阀体；所述电磁阀体的一端安装有连接管，所述连接管远离电磁阀体的一端铰接有喷头，所述喷头与连接管连通；所述喷头的铰接轴上径向固定连接有摆臂，所述电磁阀体上旋转安装有旋转臂以及用于驱动旋转臂旋转的驱动件，所述旋转臂端部与所述摆臂端部之间连接有连接臂。

4、通过上述结构，利用驱动件驱动旋转臂旋转，旋转臂旋转过程中带动连接臂旋转摆动，以此来带动摆臂往复摆动，摆臂带动喷头同步往复摆动，利用喷头的持续往复摆动，实现浇灌角度的持续往复改变，扩大绿植浇灌面积，结构简单，易于控制操作。

5、优选的，所述电磁阀体的两端分别设置有进水口和出水口，所述连接管螺旋安装在出水口上，且所述连接管竖直向上弯曲。

6、优选的，所述连接管远离电磁阀体的一端固定有一对连接块，所述喷头旋转安装在一对所述连接块之间，所述所述喷头与连接管之间连通有软管。

7、优选的，所述连接臂包括与摆臂旋转连接的副条板以及与旋转臂旋转连接的主条板，所述主条板远离旋转臂的一端活动穿设有插接条板，所述插接条板与副条板固定连接，所述副条板上螺纹穿设有定位螺钉，所述插接条板上开设有多个与定位螺钉插接适配的定位孔。

8、通过上述结构方式，利用插接条板与主条板的套接配合，拧紧定位螺钉与副条板上不同位置的定位孔插接，能够调整连接臂的整体长度，由此，能够调整喷头的最大摆动角度，可实现对浇灌面积的调整，更为灵活适用。

9、优选的，所述驱动件包括安装在电磁阀体上的电机，所述电机的输出轴与旋转臂固定连接。

10、通过上述结构方式，将电机持续单向旋转输出转化为喷头的持续往复摆动，以此实现浇灌角度的持续往复改变，扩大绿植浇灌面积。

11、优选的，所述电磁阀体上固定有固定板，所述固定板上设置有供电机固定安装的托板。

12、优选的，所述喷头远离软管的一端设置有螺纹圈座，所述螺纹圈座上螺旋套设有喷嘴。

13、与现有技术相比，本实用新型的有益效果如下：

14、本实用新型在浇灌过程中，由于喷头采用铰接方式安装，进而通过启动电机带动旋转臂旋转，旋转臂旋转过程中带动连接臂旋转摆动，以此来带动摆臂往复摆动，摆臂带动喷头同步往复摆动，该结构方式，将电机持续单向旋转输出转化为喷头的持续往复摆动，实现浇灌角度的持续往复改变，扩大绿植浇灌面积，整体只需操控电机单向启动即可，结构简单，故障率低，更为实用。

15、本实用新型中连接臂采用主条板和副条板组成，利用插接条板与主条板的套接配合，只需拧紧定位螺钉与插接条板上不同位置的定位孔插接，便能够调整连接臂的整体长度，由此能够调整喷头的最大摆动角度，可实现对浇灌面积的调整，更为灵活适用。

16、当然,实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

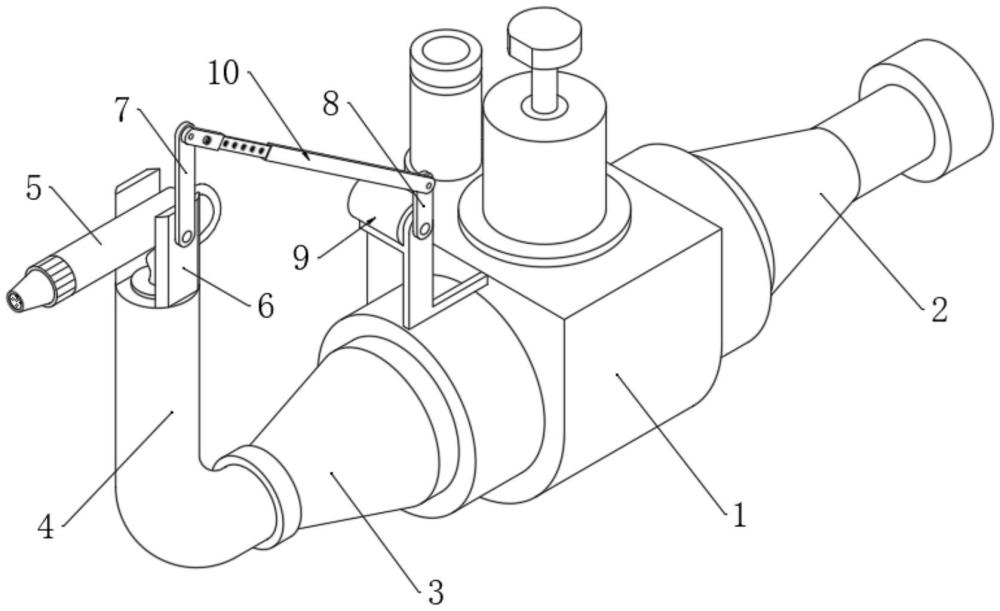

1.一种园林灌溉自动调节阀，包括电磁阀体(1)，其特征在于：

2.根据权利要求1所述的一种园林灌溉自动调节阀，其特征在于：所述电磁阀体(1)的两端分别设置有进水口(2)和出水口(3)，所述连接管(4)螺旋安装在出水口(3)上，且所述连接管(4)竖直向上弯曲。

3.根据权利要求1所述的一种园林灌溉自动调节阀，其特征在于：所述连接管(4)远离电磁阀体(1)的一端固定有一对连接块(6)，所述喷头(5)旋转安装在一对所述连接块(6)之间，所述喷头(5)与连接管(4)之间连通有软管(21)。

4.根据权利要求1所述的一种园林灌溉自动调节阀，其特征在于：所述连接臂(10)包括与摆臂(7)旋转连接的副条板(15)以及与旋转臂(8)旋转连接的主条板(14)，所述主条板(14)远离旋转臂(8)的一端活动穿设有插接条板(16)，所述插接条板(16)与副条板(15)固定连接，所述副条板(15)上螺纹穿设有定位螺钉(18)，所述插接条板(16)上开设有多个与定位螺钉(18)插接适配的定位孔(17)。

5.根据权利要求1所述的一种园林灌溉自动调节阀，其特征在于：所述驱动件(9)包括安装在电磁阀体(1)上的电机(11)，所述电机(11)的输出轴与旋转臂(8)固定连接。

6.根据权利要求5所述的一种园林灌溉自动调节阀，其特征在于：所述电磁阀体(1)上固定有固定板(12)，所述固定板(12)上设置有供电机(11)固定安装的托板(13)。

7.根据权利要求3所述的一种园林灌溉自动调节阀，其特征在于：所述喷头(5)远离软管(21)的一端设置有螺纹圈座(19)，所述螺纹圈座(19)上螺旋套设有喷嘴(20)。
