一种加固的园林垂直绿化装置的制作方法

本技术涉及立体绿化，具体是一种加固的园林垂直绿化装置。

背景技术：

1、立体绿化是指充分利用不同的立地条件，选择攀援植物及其它植物栽植并依附或者铺贴于各种构筑物及其它空间结构上的绿化方式，绿化分为平面绿化和立体绿化，其中具有代表性的几种绿化形式有垂直绿化、屋顶绿化、树围绿化、护坡绿化和高架绿化等。垂直绿化是立体绿化的其中一种形式，在园林中应用极为广泛，利用植物与花盆、花架等其他构筑物来组合完成一种垂直绿化装置，比如专利公告号为cn218897740u的专利中记载的一种园林绿化的垂直绿化装置，该垂直绿化装置没有达到水资源循环利用效果，如此就导致了人们需要额外利用水资源对绿植进行浇灌，不利于水资源的利用，也增加了人们的养护成本。

2、基于此，现在提供一种加固的园林垂直绿化装置，可以消除现有装置存在的弊端。

技术实现思路

1、本实用新型的目的在于提供一种加固的园林垂直绿化装置，以解决背景技术中的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种加固的园林垂直绿化装置，包括安装架，所述安装架的底部固定设有三脚架；

4、安装板，所述安装板固定安装在两个安装架上，所述安装板上滑动设有多个展示绿化的展示台，所述安装板的顶部设有对展示台上绿植浇水的浇灌机构，所述安装架上设有调节展示台间距的调节机构。

5、在上述技术方案的基础上，本实用新型还提供以下可选技术方案：

6、在一种可选方案中：所述浇灌机构:

7、包括集水斗，所述集水斗固定安装在安装架的顶部，所述集水斗的底部连接安装架内部用于输送水的输水槽；

8、水管，所述水管固定安装在安装板的顶端，所述水管的底部设有多个喷水的喷头，所述安装板背部设有输水组件，所述输水组件连接水管。

9、在一种可选方案中：所述输水组件：

10、包括水箱，所述水箱与安装架内部的输水槽连通，所述水箱的底部安装有第二万向轮，所述水箱的顶端固定连接有输水管，所述输水管的一端与水泵的输出端连接，所述输水管的另一端与水管连接。

11、在一种可选方案中：所述调节机构：

12、包括连接杆，所述连接杆固定设在每个展示台的底部，所述连接杆的一端固定设有螺纹块，所述连接杆的另一端固定设有滑块，所述安装架的内壁开设有与滑块相配合的滑槽；

13、螺杆，所述螺杆位于安装架的内部，所述螺纹块套设在螺杆上，所述螺杆上设有四段螺距不同的螺纹，且自下而上螺距逐渐增大，所述螺杆的底部设有便于转动的旋钮。

14、在一种可选方案中：所述集水斗的内壁设有过滤网，且过滤网为不锈钢材质。

15、在一种可选方案中：所述喷头为雾化喷头。

16、在一种可选方案中：所述三脚架的底部转动设有多个推动装置的第一万向轮。

17、在一种可选方案中：所述展示台设有多个，展示台之间的垂直投影相错开。

18、相较于现有技术，本实用新型的有益效果如下：

19、1、本实用新型通过转动螺杆，带动螺纹块在间距不同的螺纹段上下运动，从而带动连接杆上下运动，使连接杆另一端的滑块在滑槽里上下滑动，从而调节展示台之间的间距，达到了根据不同植物生长所需的空间要求调节展示台之间的间距的目的；

20、2、本实用新型通过设置集水斗收集雨水，通过输水槽将雨水收集到水箱，需要给植物浇水的时候打开水泵，将水箱里的水经过输水管提升到水管里通过喷头对植物进行灌溉，达到了雨水回收利用的同时又可以自动灌溉的目的，降低了养护成本。

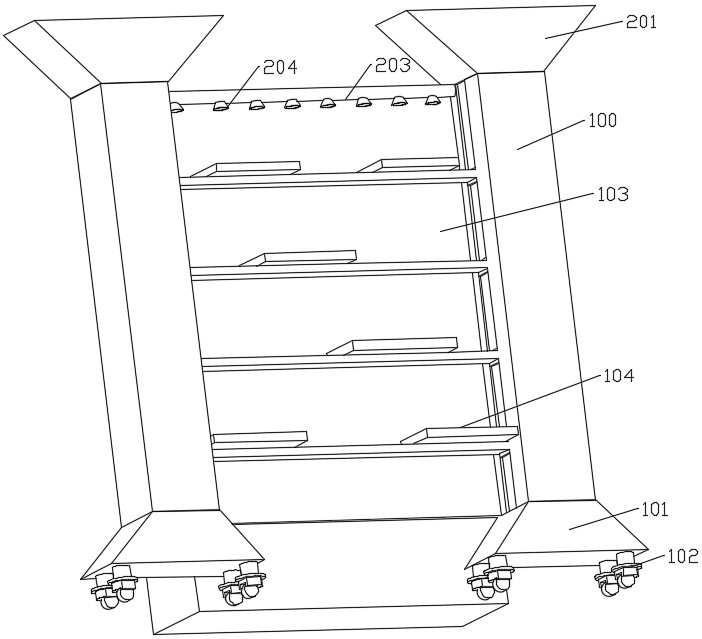

1.一种加固的园林垂直绿化装置，包括安装架(100)和安装板(103)，所述安装架(100)的底部固定设有三脚架(101)；

2.根据权利要求1所述的一种加固的园林垂直绿化装置，其特征在于，所述浇灌机构(200)包括：集水斗(201)，所述集水斗(201)固定安装在安装架(100)的顶部，所述集水斗(201)的底部连接安装架(100)内部用于输送水的输水槽(202)；

3.根据权利要求2所述的一种加固的园林垂直绿化装置，其特征在于，所述输水组件(300)包括水箱(301)，所述水箱(301)与安装架(100)内部的输水槽(202)连通，所述水箱(301)的底部安装有第二万向轮(304)，所述水箱(301)的顶端固定连接有输水管(303)，所述输水管(303)的一端与水泵(302)的输出端连接，所述输水管(303)的另一端与水管(203)连接。

4.根据权利要求2所述的一种加固的园林垂直绿化装置，其特征在于，所述集水斗(201)的内壁设有过滤网，且过滤网为不锈钢材质。

5.根据权利要求2所述的一种加固的园林垂直绿化装置，其特征在于，所述喷头(204)为雾化喷头。

6.根据权利要求1所述的一种加固的园林垂直绿化装置，其特征在于，所述三脚架(101)的底部转动设有多个推动装置的第一万向轮(102)。

7.根据权利要求1所述的一种加固的园林垂直绿化装置，其特征在于，所述展示台(104)设有多个，展示台(104)之间的垂直投影相错开。
