一种灌溉设备

本技术是一种灌溉设备，属于灌溉。

背景技术：

1、灌溉，即用水浇地，灌溉原则是灌溉量、灌溉次数和时间要根据植物需水特性、生育阶段、气候、土壤条件而定，要适时、适量，合理灌溉，随着农业信息化的发展被广泛运用农业灌溉方面，其中灌溉设备也是农业信息化灌溉中的重要组成部分，现有技术中灌溉设备一般由水泵、软管、箱体以及过滤网组成，在组装时，先将水泵进水口与软管连接，然后将水泵出水口与箱体连接，最后将过滤网安装在箱体内；

2、先将软管放置在水源内，在使用时，控制水泵启动，从而在水泵的作用下对水进行抽取，进而使水通过水泵进入到箱体内，这时会使水穿过设置在箱体内的过滤网，从而通过过滤网对抽取的水进行过滤，进而将过滤完成的水用于灌溉；

3、但是在长时间使用过程中，会使过滤网上附着有过多的杂质，从而使过滤网发生堵塞的概率加大，进而会导致灌溉受到影响，此时需要对过滤网进行清理，然而在清理前需要先关闭水泵，然后将箱体打开，从而将处在箱体内的过滤网拆卸出，再对过滤网进行清理，清理完成后并将过滤网安装在原设计位置才能继续进行灌溉作业，这样会增加灌溉时间，从而影响灌溉效率，因此需要设计一种灌溉设备来解决上述问题。

技术实现思路

1、针对现有技术存在的不足，本实用新型目的是提供一种灌溉设备，以解决上述背景技术中提出的问题，本实用新型实现对过滤网的不停机清理，降低灌溉时间，提高灌溉效率。

2、为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种灌溉设备，包括水泵，所述水泵进水口连通设置抽水管，所述水泵出水口连通设置带有开关阀的输送管，所述输送管右端连通设置连接管，所述连接管下端设置t形堵头的横向部，所述t形堵头的竖向部延伸至连接管内，所述t形堵头的竖向部与连接管螺纹连接，所述连接管右端连通设置圆筒，所述圆筒右端下侧连通设置喷管，所述连接管内设置过滤网，所述过滤网设置在输送管与连接管连通口上方，所述输送管上端连通设置带有开关阀的l形管一端，所述l形管另一端穿过连接管并面向过滤网布置。

3、进一步，所述t形堵头的横向部下端对称设置两个竖板，两个所述竖板之间设置圆杆，所述圆杆外端套装防滑套。

4、进一步，所述圆筒下表面向上凹陷形成凹槽，所述凹槽内设置橡胶圈，所述橡胶圈与t形堵头的横向部贴合。

5、进一步，所述圆筒上端设置电机，所述电机活动端穿过圆筒并与搅拌杆连接，所述搅拌杆外端等距设置多个扇叶。

6、进一步，所述圆筒右端连通设置加料管，所述加料管呈l形结构，所述加料管的竖向部朝上布置。

7、进一步，所述加料管的竖向部上端设置端盖，所述加料管的竖向部上端延伸至端盖内部顶端，所述端盖与进料管螺纹连接。

8、进一步，所述圆筒前表面向后凹陷形成贯穿圆筒前后表面的通槽，所述通槽内设置观察窗，所述观察窗前端设置刻度线。

9、本实用新型的有益效果：

10、1、灌溉一端时间后，打开l形管上的开关阀并关闭输送管上的开关阀，使水进入到l形管内，从而使水对过滤网进行反向喷水，进而使附着在过滤网上的杂质发生掉落，这时将t形堵头从连接管内转动出，使掉落的杂质从连接管内排出，实现对过滤网的不停机清理，降低灌溉时间，提高灌溉效率。

11、2、通过加料管使肥料进入到圆筒内，从而使水通过连接管进入到圆筒内，通过电机，使搅拌杆以及扇叶产生转动，从而通过扇叶对处在圆筒内的肥料以及水进行搅拌，实现肥料与水的更好融合，提高肥料的使用效果。

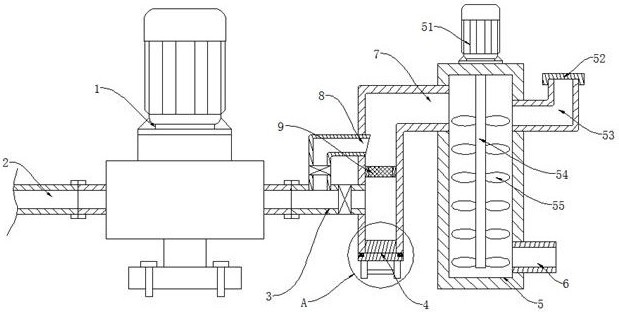

1.一种灌溉设备，其特征在于：包括水泵（1），所述水泵（1）进水口连通设置抽水管（2），所述水泵（1）出水口连通设置带有开关阀的输送管（3），所述输送管（3）右端连通设置连接管（7），所述连接管（7）下端设置t形堵头（4）的横向部，所述t形堵头（4）的竖向部延伸至连接管（7）内，所述t形堵头（4）的竖向部与连接管（7）螺纹连接，所述连接管（7）右端连通设置圆筒（5），所述圆筒（5）右端下侧连通设置喷管（6），所述连接管（7）内设置过滤网（9），所述过滤网（9）设置在输送管（3）与连接管（7）连通口上方，所述输送管（3）上端连通设置带有开关阀的l形管（8）一端，所述l形管（8）另一端穿过连接管（7）并面向过滤网（9）布置。

2.根据权利要求1所述的灌溉设备，其特征在于：所述t形堵头（4）的横向部下端对称设置两个竖板（41），两个所述竖板（41）之间设置圆杆（42），所述圆杆（42）外端套装防滑套。

3.根据权利要求1所述的灌溉设备，其特征在于：所述圆筒（5）下表面向上凹陷形成凹槽，所述凹槽内设置橡胶圈（43），所述橡胶圈（43）与t形堵头（4）的横向部贴合。

4.根据权利要求1所述的灌溉设备，其特征在于：所述圆筒（5）上端设置电机（51），所述电机（51）活动端穿过圆筒（5）并与搅拌杆（54）连接，所述搅拌杆（54）外端等距设置多个扇叶（55）。

5.根据权利要求1所述的灌溉设备，其特征在于：所述圆筒（5）右端连通设置加料管（53），所述加料管（53）呈l形结构，所述加料管（53）的竖向部朝上布置。

6.根据权利要求5所述的灌溉设备，其特征在于：所述加料管（53）的竖向部上端设置端盖（52），所述加料管（53）的竖向部上端延伸至端盖（52）内部顶端，所述端盖（52）与进料管螺纹连接。

7.根据权利要求1所述的灌溉设备，其特征在于：所述圆筒（5）前表面向后凹陷形成贯穿圆筒（5）前后表面的通槽，所述通槽内设置观察窗（57），所述观察窗（57）前端设置刻度线（56）。
