一种多功能电竞椅的制作方法

本发明涉及电竞椅，具体涉及一种多功能电竞椅。

背景技术：

1、电竞椅：电子竞技座椅，简称为电竞椅。其中电子竞技就是电子游戏比赛达到“竞技”层面的活动。电子竞技运动就是利用电子设备作为运动器械进行的、人与人之间的智力对抗运动，电竞椅的设计符合人体工程学，便于用户的操作及体验，由于部分游戏要求用户精力的高度投入及长时间保持坐姿，电竞椅可以保证用户的舒适度。

2、由于电竞椅需要满足使用者的长时间保持同一坐姿，因此，电竞椅需较好的贴合人体的臀部、腰部和背部，从而减少臀部、腰部和背部的单位面积受力情况，防止臀部、腰部和背部出现酸痛情况。

3、但在电竞椅贴合人体的臀部、腰部和背部的情况下，由于电竞椅多处多面积同时与使用者相贴合，从而容易造成电竞椅在人体作用下造成热量堆积，影响人体的皮肤健康。

4、中国公开号cn116098404a公开了一种具有散热通风功能的电竞椅子，包括底座、座板和背板，所述底座下方安装有万向轮，所述底座上方中部连接有电动推杆，所述电动推杆顶部安装有所述座板，所述座板一侧壁上设置有充电接口，所述座板内一侧固定有蓄电池。

5、上述这种电竞椅通过散热扇对坐垫进行吹风，加快空气流动速度，从而对坐垫和使用者进行降温，但在使用过程中，散热扇只能对坐垫后端进行吹风，难以实现对坐垫前端与使用者接触处的散热，同时散热扇存在有叶片，且设置于靠背上，容易在使用者的挤压作用下造成散热扇壳体的损坏，也存在一定的安全隐患。

技术实现思路

1、本发明是为了克服上述现有技术中的缺陷，提供一种结构简单，散热高效的多功能电竞椅。

2、为了实现上述发明目的，本发明采用以下技术方案：一种多功能电竞椅，包括座椅主体和用于升降座椅主体的支撑底座，所述座椅主体包括相连接的座椅底板和座椅靠背，座椅底板上设有用于支撑臀部的支撑坐垫，座椅靠背上设有用于支撑腰部的支撑腰靠；所述座椅靠背背部设有用于对支撑腰靠进行充气的充气泵和用于对支撑腰靠进行抽气的抽气泵，座椅靠背上形成有与充气泵相对应的预留充气孔和与抽气泵相对应的预留抽气孔；所述支撑坐垫包括连接于座椅底板上的坐垫套和位于坐垫套内的透气垫组，透气垫组形成有透气间隙，座椅底板底部形成有与透气间隙相连通的排气孔，座椅底板底部安装有用于对排气孔进行抽气的抽气件。

3、作为本发明的一种优选方案，所述座椅靠背包括靠背主体和形成于靠背主体相对两侧的侧面支撑体，靠背主体和相对两侧的侧面支撑体底部均与座椅底板相连，且支撑坐垫和支撑腰靠均与相对两侧的侧面支撑体相抵接。

4、作为本发明的一种优选方案，所述靠背主体和相对两侧的侧面支撑体形成座椅底板上的包裹式结构，支撑腰靠和支撑坐垫均抵接式设置于相对两侧的侧面支撑体之间。

5、作为本发明的一种优选方案，所述侧面支撑体自下而上朝向靠背主体倾斜，支撑腰靠两侧形成有自下而上向下倾斜的斜面，侧面支撑体和靠背主体上均形成有透气孔。

6、作为本发明的一种优选方案，所述支撑腰靠设置于预留抽气孔和预留充气孔之间，充气泵端部连接有穿过预留充气孔与支撑腰靠顶部相连的充气管，抽气泵端部连接有穿过预留抽气孔与支撑腰靠底部相连接的抽气管，抽气泵和充气泵固定连接于座椅主体背部。

7、作为本发明的一种优选方案，所述透气垫组由相对设置的第一支撑垫和第二支撑垫组成， 第一支撑垫内、第二支撑垫内、第一支撑垫与第二支撑垫连接处连通组合形成透气间隙。

8、作为本发明的一种优选方案，所述第一支撑垫由若干成排设置的第一支撑件组成，第一支撑件两侧高度逐层降低，第一支撑垫顶部形成纹波结构，第二支撑垫由若干成排设置的第二支撑件组成，第二支撑件两侧高度逐层降低，第二支撑垫顶部形成纹波结构。

9、作为本发明的一种优选方案，所述第一支撑件端部形成高度和宽度逐渐减小的锥形结构，第二支撑件端部也形成高度和宽度逐渐减小的锥形结构，第一支撑件和第二支撑件的锥形结构相连接，且相邻第一支撑件端部和相邻第二支撑件端部围成透气间隙。

10、作为本发明的一种优选方案，所述第一支撑件由若干连接于座椅底板上的第一支撑片组成，相邻第一支撑片之间形成透气间隙，第二支撑件由若干连接于座椅底板上的第二支撑片组成，相邻第二支撑片之间形成透气间隙。

11、作为本发明的一种优选方案，所述支撑底座上设有用于调节座椅主体高度的升降气缸，支撑底座底部设有用于带动座椅主体移动的滚动轮，且座椅底板上设有设置于座椅主体相对两侧的支撑扶手。

12、与现有技术相比，本发明的有益效果是：通过在座椅主体上设置支撑腰靠和支撑坐垫，增大使用者与座椅主体的接触面积，提高使用者长时间处于同一坐姿情况下的舒适性，并在抽气泵和充气泵的作用下，可根据实际需要对支撑腰靠的充气量进行调节，也可实现支撑腰靠内部空气与大气之间的循环，从而起到对支撑腰靠进行降温的效果，抽气件也可实现对支撑坐垫进行抽气的效果，从而在抽气件对支撑坐垫产生负压的作用下，可实现外部空气进入支撑坐垫内，起到对使用者臀部的降温效果；

13、通过设置靠背主体和形成于靠背主体相对两侧的侧面支撑体，可实现对使用者在座椅主体上的包裹式设置，从而增大使用者与座椅主体的基础面积，提高使用者长时间处于同一坐姿情况下的舒适性。

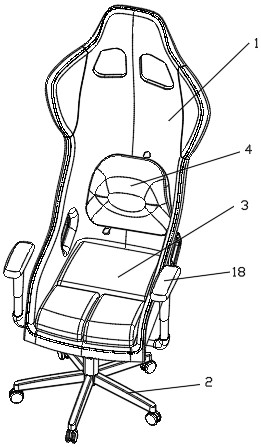

1.一种多功能电竞椅，包括座椅主体（1）和用于升降座椅主体（1）的支撑底座（2），其特征在于，所述座椅主体（1）包括相连接的座椅底板（11）和座椅靠背（12），座椅底板（11）上设有用于支撑臀部的支撑坐垫（3），座椅靠背（12）上设有用于支撑腰部的支撑腰靠（4）；所述座椅靠背（12）背部设有用于对支撑腰靠（4）进行充气的充气泵（41）和用于对支撑腰靠（4）进行抽气的抽气泵（42），座椅靠背（12）上形成有与充气泵（41）相对应的预留充气孔（16）和与抽气泵（42）相对应的预留抽气孔（17）；所述支撑坐垫（3）包括连接于座椅底板（11）上的坐垫套（31）和位于坐垫套（31）内的透气垫组（32），透气垫组（32）形成有透气间隙（38），座椅底板（11）底部形成有与透气间隙（38）相连通的排气孔（19），座椅底板（11）底部安装有用于对排气孔（19）进行抽气的抽气件（33）。

2.根据权利要求1所述的一种多功能电竞椅，其特征在于，所述座椅靠背（12）包括靠背主体（13）和形成于靠背主体（13）相对两侧的侧面支撑体（14），靠背主体（13）和相对两侧的侧面支撑体（14）底部均与座椅底板（11）相连，且支撑坐垫（3）和支撑腰靠（4）均与相对两侧的侧面支撑体（14）相抵接。

3.根据权利要求2所述的一种多功能电竞椅，其特征在于，所述靠背主体（13）和相对两侧的侧面支撑体（14）形成座椅底板（11）上的包裹式结构，支撑腰靠（4）和支撑坐垫（3）均抵接式设置于相对两侧的侧面支撑体（14）之间。

4.根据权利要求2所述的一种多功能电竞椅，其特征在于，所述侧面支撑体（14）自下而上朝向靠背主体（13）倾斜，支撑腰靠（4）两侧形成有自下而上向下倾斜的斜面，侧面支撑体（14）和靠背主体（13）上均形成有透气孔（15）。

5.根据权利要求1所述的一种多功能电竞椅，其特征在于，所述支撑腰靠（4）设置于预留抽气孔（17）和预留充气孔（16）之间，充气泵（41）端部连接有穿过预留充气孔（16）与支撑腰靠（4）顶部相连的充气管（43），抽气泵（42）端部连接有穿过预留抽气孔（17）与支撑腰靠（4）底部相连接的抽气管（44），抽气泵（42）和充气泵（41）固定连接于座椅主体（1）背部。

6.根据权利要求1所述的一种多功能电竞椅，其特征在于，所述透气垫组（32）由相对设置的第一支撑垫（34）和第二支撑垫（35）组成， 第一支撑垫（34）内、第二支撑垫（35）内、第一支撑垫（34）与第二支撑垫（35）连接处连通组合形成透气间隙（38）。

7.根据权利要求6所述的一种多功能电竞椅，其特征在于，所述第一支撑垫（34）由若干成排设置的第一支撑件（36）组成，第一支撑件（36）两侧高度逐层降低，第一支撑垫（34）顶部形成纹波结构，第二支撑垫（35）由若干成排设置的第二支撑件（37）组成，第二支撑件（37）两侧高度逐层降低，第二支撑垫（35）顶部形成纹波结构。

8.根据权利要求7所述的一种多功能电竞椅，其特征在于，所述第一支撑件（36）端部形成高度和宽度逐渐减小的锥形结构，第二支撑件（37）端部也形成高度和宽度逐渐减小的锥形结构，第一支撑件（36）和第二支撑件（37）的锥形结构相连接，且相邻第一支撑件（36）端部和相邻第二支撑件（37）端部围成透气间隙（38）。

9.根据权利要求7所述的一种多功能电竞椅，其特征在于，所述第一支撑件（36）由若干连接于座椅底板（11）上的第一支撑片（361）组成，相邻第一支撑片（361）之间形成透气间隙（38），第二支撑件（37）由若干连接于座椅底板（11）上的第二支撑片（371）组成，相邻第二支撑片（371）之间形成透气间隙（38）。

10.根据权利要求1所述的一种多功能电竞椅，其特征在于，所述支撑底座（2）上设有用于调节座椅主体（1）高度的升降气缸（21），支撑底座（2）底部设有用于带动座椅主体（1）移动的滚动轮（22），且座椅底板（11）上设有设置于座椅主体（1）相对两侧的支撑扶手（18）。
