一种用于改善涂料干膜开裂的枪嘴的制作方法

本技术涉及lasd涂料喷涂，具体为一种用于改善涂料干膜开裂的枪嘴。

背景技术：

1、lasd是可喷涂型液态阻尼材料的简称，这种材料是一种水基涂料，以聚丙烯酸为主树脂，具有环保、重量轻、减振效果好等特点，相比沥青阻尼板，lasd的科技含量更高，可以确保车内空气的品质。

2、根据中国专利公开号cn206965968u，公开了一种自动喷涂线喷枪，包括枪身和枪嘴，所述枪身的一端设置有螺纹筒，所述枪嘴整体设置为圆锥状，并且枪嘴的内部开设有空腔，所述枪嘴在大圆面的一端内部通过螺纹安装有连接块，所述连接块的内部开设有螺纹孔与螺纹筒连接，所述连接块在远离枪身的一侧安装有连接杆，所述连接杆的另一端安装有锥形块，所述锥形块的内部在远离连接块的一侧安装有固定块，所述固定块的另一端面固定安装有压缩弹簧，所述压缩弹簧的另一端安装有活动板，所述枪嘴在小圆面的一端内部安装有凸块，所述枪嘴在小圆面的一端外侧安装有喷头；

3、但是目前lasd涂料喷枪使用时存在以下问题：在喷涂过程中，大多采用直管式喷导，从而实现快速喷导处理，但在具体使用时，会存在压力差值大的问题，影响喷涂效果，使得涂料后期干膜开裂，会造成一定的不便，需要进行改进。

技术实现思路

1、本实用新型的目的在于提供一种用于改善涂料干膜开裂的枪嘴，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种用于改善涂料干膜开裂的枪嘴，包括喷头结构和喷口架，所述喷头结构的侧端对接连通有喷口架，所述喷口架的中心开设有中心槽，所述喷口架的三角位置固定连接有适配连杆，所述适配连杆的侧端固定连接有对接柱，所述对接柱上螺纹连接有紧固环，通过安装喷口架的设置，能够方便进行更换安装，喷口架通过对接柱能够与喷头结构对接组合，同时通过紧固环进行固定，且喷口架的中心开设有中心槽，方便与喷头结构连通，实现喷涂处理工作；

3、所述喷头结构包括承载通道座、锥导座、加压内置套和存储回收座，所述承载通道座的侧端连通有锥导座，所述承载通道座背离锥导座的一侧连通有适配连座，所述适配连座的侧端固定连接有对接安装座，所述锥导座的中心限位连接有加压内置套，所述承载通道座的下端设有存储回收座，通过安装喷头结构，喷头结构能够进行连通喷涂作业，承载通道座、锥导座、对接安装座、适配连座连通设置，通过对接安装座方便进行连通，实现与外界喷枪进行固定，同时在锥导座的中心安装有加压内置套，能够进行内部的加压处理，喷涂料通过加压内置套，能够加压传出，多余的料体通过存储回收座能够进行收集，且通过管体，能够进行再传输，方便进行再利用目的。

4、具体的，所述锥导座上开设有与对接柱适配的槽体，所述喷口架通过对接柱、紧固环与锥导座限位固定连接。

5、具体的，所述喷头结构通过对接安装座、适配连座与外界对接设置。

6、具体的，所述加压内置套上开设有连通槽，喷涂料通过加压内置套能够加压传输。

7、具体的，所述存储回收座用于多余喷涂料的收集，且存储回收座的后端设有管体，能够进行循环传导。

8、具体的，所述承载通道座、锥导座、对接安装座整体贯通设置，且加压内置套采用锥座形结构设置。

9、与现有技术相比，本实用新型的有益效果是：

10、一、通过安装喷口架的设置，能够方便进行更换安装，喷口架通过对接柱能够与喷头结构对接组合，同时通过紧固环进行固定，且喷口架的中心开设有中心槽，方便与喷头结构连通，实现喷涂处理工作。

11、二、通过安装喷头结构，喷头结构能够进行连通喷涂作业，承载通道座、锥导座、对接安装座、适配连座连通设置，通过对接安装座方便进行连通，实现与外界喷枪进行固定，同时在锥导座的中心安装有加压内置套，能够进行内部的加压处理，喷涂料通过加压内置套，能够加压传出，多余的料体通过存储回收座能够进行收集，且通过管体，能够进行再传输，方便进行再利用目的。

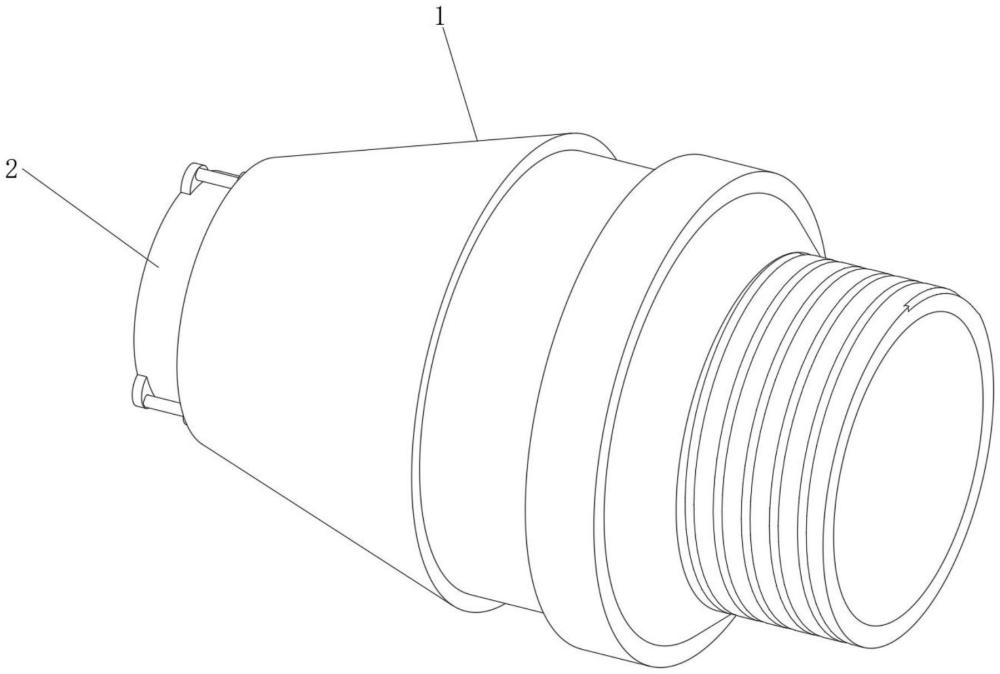

1.一种用于改善涂料干膜开裂的枪嘴，其特征在于：包括喷头结构(1)和喷口架(2)，所述喷头结构(1)的侧端对接连通有喷口架(2)，所述喷口架(2)的中心开设有中心槽(6)，所述喷口架(2)的三角位置固定连接有适配连杆(5)，所述适配连杆(5)的侧端固定连接有对接柱(3)，所述对接柱(3)上螺纹连接有紧固环(4)；

2.根据权利要求1所述的一种用于改善涂料干膜开裂的枪嘴，其特征在于：所述锥导座(8)上开设有与对接柱(3)适配的槽体，所述喷口架(2)通过对接柱(3)、紧固环(4)与锥导座(8)限位固定连接。

3.根据权利要求2所述的一种用于改善涂料干膜开裂的枪嘴，其特征在于：所述喷头结构(1)通过对接安装座(11)、适配连座(12)与外界对接设置。

4.根据权利要求3所述的一种用于改善涂料干膜开裂的枪嘴，其特征在于：所述加压内置套(9)上开设有连通槽，喷涂料通过加压内置套(9)能够加压传输。

5.根据权利要求4所述的一种用于改善涂料干膜开裂的枪嘴，其特征在于：所述存储回收座(10)用于多余喷涂料的收集，且存储回收座(10)的后端设有管体，能够进行循环传导。

6.根据权利要求5所述的一种用于改善涂料干膜开裂的枪嘴，其特征在于：所述承载通道座(7)、锥导座(8)、对接安装座(11)整体贯通设置，且加压内置套(9)采用锥座形结构设置。
