一种石墨乳的吸附装置的制作方法

本技术涉及石墨乳吸附，具体为一种石墨乳的吸附装置。

背景技术：

1、石墨乳的主要成分是微粉石墨，因其呈乳状状态，所以常被称作石墨乳，严格来说应叫石墨胶体，分为溶剂型石墨乳和水性石墨乳，在铸造中，石墨乳用于金属锻造的脱模剂，石墨乳通过喷涂装置进行雾化，喷涂在模具的铸造型腔内，石墨乳在喷涂过程中会有大量的颗粒悬浮在空气中，不仅污染环境，还会影响工人的健康。

2、根据检索，中国专利文献，公告号：cn210125255u，公开了一种石墨乳的吸附装置。通过进水管连接水泵的输出端，装置的插头与电源连接，气泵开始吸气，并经进气管和吹气管送入处理罐的内部，负离子发生器发射负离子，使得吸附板带负电荷，空气中的石墨颗粒被吸附板吸附，空气经出气管排出，水经进水说管送入连通管，并经喷嘴喷洒到吸附板的上部，将吸附板上部吸附的石墨颗粒冲下，水积蓄在处理罐的底部，液位传感器检测到液位超过警戒线后，液位传感器向排水电磁阀发送信号，排水电磁阀开启，水经排水管流出，液位传感器检测到液位低于安全线后，电磁阀关闭。但是该吸附装置通过将吸附板安装在处理罐内壁，由于吸附板与空气中的石墨颗粒接触面积较小，会导致流进处理罐内壁的石墨颗粒极少部分会被吸附板吸附，而大部分则不会被吸附，就需要进行多次循环吸附才会将空气中的石墨颗粒吸附完全，且加大了工作效率和时间成本。

技术实现思路

1、(一)解决的技术问题

2、针对现有技术的不足，本实用新型提供了一种石墨乳的吸附装置，具备操作简单，安装方便，吸附性能好，速度快，工作效率高等优点，解决了上述技术问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种石墨乳的吸附装置，包括吸附装置本体，所述吸附装置本体的顶端设置存液腔，所述存液腔的上表面设置进液管，所述进液管的一侧安装增压器，所述增压器的输出轴设置传导管，所述存液腔底端的中部设置弯管，所述弯管的表面安装喷头，所述吸附装置本体内壁两侧的中部安装平衡传感器，所述平衡传感器之间安装石墨吸附床，所述吸附装置本体的右侧安装再生系统，所述吸附装置本体内壁的底端安装齿轮泵，所述齿轮泵的输出轴安装pv管，所述吸附装置本体的下表面设置出液管。

5、优选的，所述石墨吸附床是由多根圆柱管均匀排列安装而成，且所述圆柱管的表面设置若干石墨颗粒。

6、通过上述技术方案，增加石墨颗粒的数量和表面积，可以进一步提高吸附床的总吸附容量，石墨颗粒具有较大的孔隙和微孔结构，有利于快速扩散和吸附污染物，使得石墨吸附床具有较高的吸附速率，有效地去除污染物并实现快速净化过程，石墨吸附床的结构相对简单，易于安装和操作。

7、优选的，所述再生系统输出轴安装加热管，所述加热管延伸至所述石墨吸附床的内部。

8、通过上述技术方案，在石墨吸附床内部引入加热管，可以直接向石墨吸附床提供高温热源，高温能够促进污染物的解吸过程，使其从石墨颗粒表面脱附，通过控制加热管的温度，精确调节石墨吸附床的温度，以便在最佳温度范围内实现污染物的解吸，加热管延伸至石墨吸附床的内部，可以实现对整个石墨吸附床的均匀加热，避免热点或冷点的形成，确保各个位置的温度均匀分布，进一步提高再生效果。

9、优选的，所述进液管与所述存液腔顶端的连接处设置截流阀，所述截流阀与所述平衡传感器配合。

10、通过上述技术方案，截流阀与平衡传感器的配合，可以实现自动控制液体供给，当石墨吸附床饱和时，平衡传感器会检测到压力差变化，并传达给截流阀，截流阀会根据传感器的信号自动关闭或调节进液管的流量，从而控制液体供给的速度和量，确保石墨吸附床的正常运行。

11、优选的，所述齿轮泵输出轴安装的pv管与所述吸附装置本体的下表面设置出液管连接，且所述出液管的末端安装法兰盘，所述法兰盘的表面开设螺纹孔。

12、通过上述技术方案，齿轮泵是一种常用的液体泵，具有较高的输送能力和压力，安装齿轮泵，可以有效地将吸附后的液体从吸附装置本体中输送出来，通过在出液管末端安装法兰盘，方便连接其他管道，实现液体的方便输送和处理。

13、优选的，所述吸附装置本体的正面通过铰链安装柜门，所述柜门的表面安装控制器。

14、通过上述技术方案，通过铰链安装柜门，可以方便地打开和关闭吸附装置本体，能够轻松进入装置内部进行操作、维护和检修，柜门的开启和关闭不需要额外的工具，提高了操作的便捷性和效率，柜门上的控制器可以方便地监控和操作吸附装置本体的运行状态，进一步增强了操作的安全性。

15、与现有技术相比，本实用新型提供了一种石墨乳的吸附装置，具备以下

16、有益效果：

17、1、本实用新型通过增加石墨颗粒的数量和表面积，可以进一步提高吸附床的总吸附容量，石墨颗粒具有较大的孔隙和微孔结构，有利于快速扩散和吸附污染物，使得石墨吸附床具有较高的吸附速率，有效地去除污染物并实现快速净化过程，石墨吸附床的结构相对简单，易于安装和操作。

18、2、本实用新型通过在石墨吸附床内部引入加热管，可以直接向石墨吸附床提供高温热源，高温能够促进污染物的解吸过程，使其从石墨颗粒表面脱附，通过控制加热管的温度，精确调节石墨吸附床的温度，以便在最佳温度范围内实现污染物的解吸，加热管延伸至石墨吸附床的内部，可以实现对整个石墨吸附床的均匀加热，避免热点或冷点的形成，确保各个位置的温度均匀分布，进一步提高再生效果。

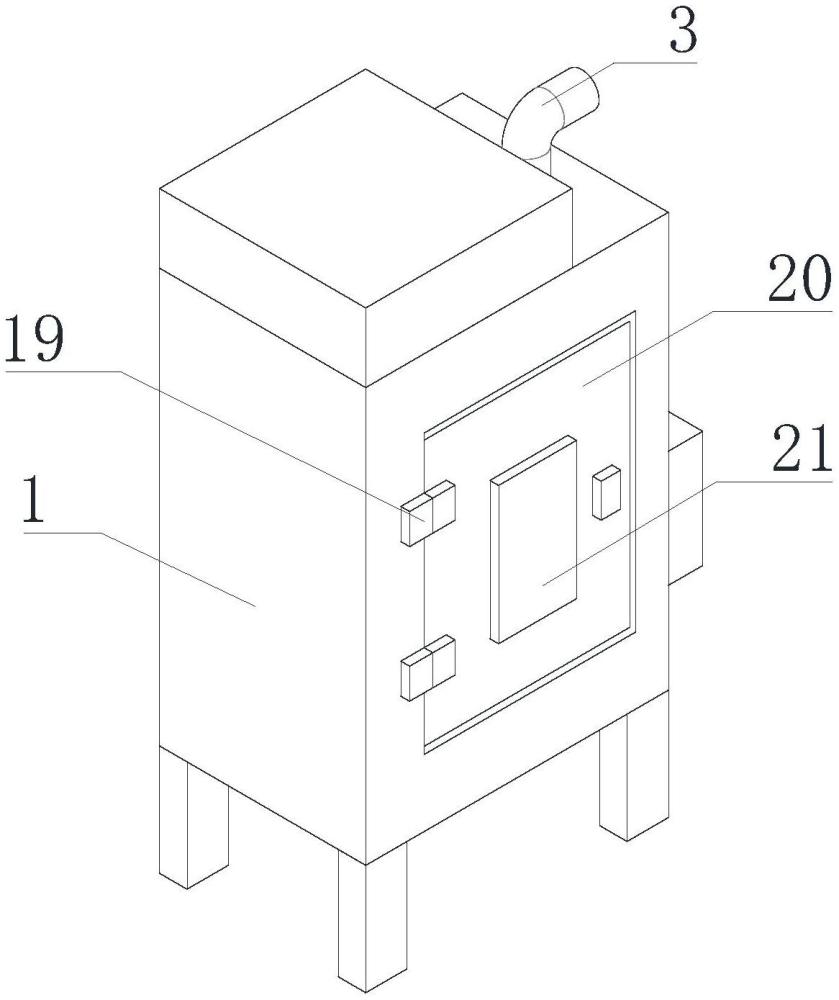

1.一种石墨乳的吸附装置，包括吸附装置本体(1)，其特征在于：所述吸附装置本体(1)的顶端设置存液腔(2)，所述存液腔(2)的上表面设置进液管(3)，所述进液管(3)的一侧安装增压器(4)，所述增压器(4)的输出轴设置传导管(5)，所述存液腔(2)底端的中部设置弯管(6)，所述弯管(6)的表面安装喷头(7)，所述吸附装置本体(1)内壁两侧的中部安装平衡传感器(8)，所述平衡传感器(8)之间安装石墨吸附床(9)，所述吸附装置本体(1)的右侧安装再生系统(10)，所述吸附装置本体(1)内壁的底端安装齿轮泵(11)，所述齿轮泵(11)的输出轴安装pv管(12)，所述吸附装置本体(1)的下表面设置出液管(13)。

2.根据权利要求1所述的一种石墨乳的吸附装置，其特征在于：所述石墨吸附床(9)是由多根圆柱管(14)均匀排列安装而成，且所述圆柱管(14)的表面设置若干石墨颗粒(15)。

3.根据权利要求1所述的一种石墨乳的吸附装置，其特征在于：所述再生系统(10)输出轴安装加热管(16)，所述加热管(16)延伸至所述石墨吸附床(9)的内部。

4.根据权利要求1所述的一种石墨乳的吸附装置，其特征在于：所述进液管(3)与所述存液腔(2)顶端的连接处设置截流阀(17)，所述截流阀(17)与所述平衡传感器(8)配合。

5.根据权利要求1所述的一种石墨乳的吸附装置，其特征在于：所述齿轮泵(11)输出轴安装的pv管(12)与所述吸附装置本体(1)的下表面设置出液管(13)连接，且所述出液管(13)的末端安装法兰盘(18)，所述法兰盘(18)的表面开设螺纹孔。

6.根据权利要求1所述的一种石墨乳的吸附装置，其特征在于：所述吸附装置本体(1)的正面通过铰链(19)安装柜门(20)，所述柜门(20)的表面安装控制器(21)。
