一种出胶结构的制作方法

本技术涉及胶水的供给，具体为一种出胶结构。

背景技术：

1、随着科学技术的发展，对胶水的应用要求和使用条件的要求越来越高，胶水作为一个生产生活中必备的胶黏剂，它能使两个独立的结构胶黏为一体结构，但是现有很多胶水在遇到空气中水汽有失效的问题，胶水遇到湿气发生反应导致胶水失效，当胶水物理特性失效在生产过程中却无法很好的识别，失效或正在失效的胶水可能未被识别出来并参与生产，进而导致生产出来的产品无法达到质量保障，最终因产品质检不合格而损耗人力物力和经费。

技术实现思路

1、本实用新型提供一种出胶结构，能够在出胶时优先排出胶水袋内部空气，保证胶袋内部无空气残留避免胶水与空气反应造成失效，最终提高胶水粘接的稳定性和可靠性。

2、为了实现上述目的，通过以下技术方案实现。

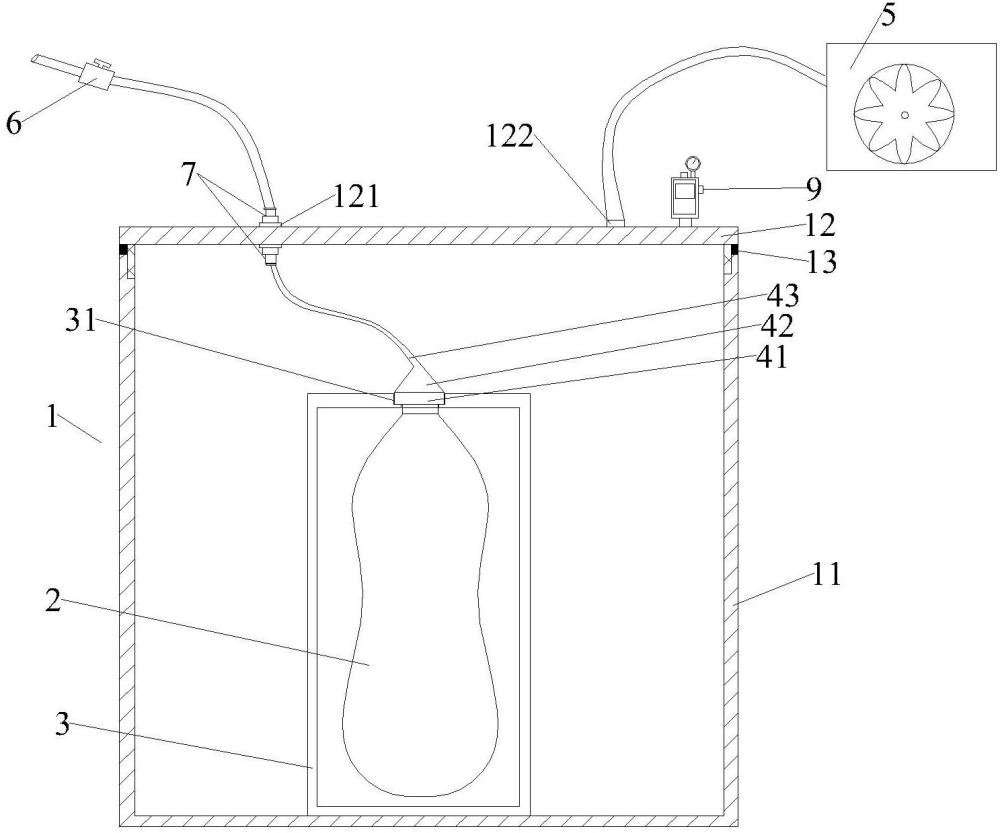

3、本实用新型一种出胶结构，包括密封罐，所述密封罐内放置有胶水袋，所述密封罐内设有一挂架，所述挂架的顶部设有对接口，所述挂架通过对接口与胶水袋连接，所述胶水袋的袋口与一出胶接头连接，其中，所述出胶接头内部中空，下部为柱状结构，上部为锥形结构，所述柱状结构与锥形结构连接，所述柱状结构内侧设有与胶水袋的袋口相适配的连接结构，所述锥形结构的顶部与出胶管连接。

4、上述技术方案中，所述密封罐气密性良好，通过往密封罐内加入压缩空气，使密封罐内的气压大于外界大气压，使得设于密封罐内部的胶水袋受到压力挤出胶水，所述挂架的设置，所述通过在挂架上设置一对接口与胶水袋连接，使胶水袋悬挂在挂架上，所述胶水袋内部的胶水在自身重力的作用下向下移动，胶水袋内部的空气慢慢向上排出并位于胶水袋的顶部，在所述胶水带的袋口连接一出胶接头，所述出胶接头的柱状结构与袋口通过螺纹连接或者过盈配合连接来保证连接处的气密性良好，通过在出胶接头上部设置一锥形结构，当胶水向外排出时，胶水能沿锥形结构的内壁向出胶管排出胶水，进而汇聚于胶水袋顶部的空气会率先被胶水挤出胶水袋，从而排空了胶水袋内部的空气，使胶水不与空气中的湿气发生反应而导致物理失效，保证了胶水粘接的稳定性和可靠性，而没有设置锥形结构的出胶接头，胶水在出胶接头的顶部向出胶管排出胶水时，出胶管周侧位于矩形结构的顶部会形成一个空气腔，使得气体无法完全排除，进而会影响胶水胶粘的物理特性。

5、进一步地，所述柱状结构与锥形结构的连接处为弧形连接部。

6、上述技术方案中，所述弧形连接部的设置，使柱状结构与锥形结构连接处更加平滑，使得胶水能够从柱状结构沿弧形连接部向锥形结构的顶部出胶，使得出胶接头内均匀充满胶水，没有形成空气腔，保证了胶水物理特性的稳定，保证了胶水粘接的稳定性和可靠性。

7、进一步地，所述挂架包括设于顶部的支撑板，所述对接口设于支撑板上，所述对接口为半开口结构。

8、上述技术方案中，所述对接口设置为半开口结构，使胶水袋的更换更方便，胶水袋包括袋口、颈部和袋身，所述半开口结构的设置，所述胶水袋颈部由对接口的侧边送入对接口内，所述袋口略大于对接口，所述胶水袋受重力向下，进而对接口对胶水袋的袋口具有支撑作用。

9、进一步地，所述支撑板环绕对接口的外延设有一槽结构。

10、上述技术方案中，所述对接口外延设有一槽结构，所述胶水袋连接于对接口上，所述胶水袋的袋口与出胶接头连接，所述出胶接头的柱状结构进入阶梯槽内部并与阶梯槽的侧壁抵接，使胶水袋更加稳定的安装于挂架上，使出胶时更加稳定、可靠。

11、进一步地，所述密封罐包括罐体和密封盖，所述密封盖与罐体为可拆卸式密封连接，所述密封盖上设有出胶管对接头和进气口。

12、上述技术方案中，所述罐体和密封盖为可拆卸式连接，通过拆卸密封盖可对用完的胶水袋进行更换，同时密封盖与罐体间还需要保证连接的气密性良好，进而保证出胶的稳定性，通过所述密封盖上的出胶管对接头和进气口的设置，密封罐由进气口向内加入压缩空气，使得密封罐内的胶水由出胶管对接头向外输出出去。

13、进一步地，所述进气口与空气压缩机连接。

14、上述技术方案中，所述密封罐的进气口与空气压缩机连接，通过空气压缩机向内输送压缩空气，使密封罐内部的气压高于外部气压，进而使胶水袋中的胶水能够向外排出。

15、进一步地，所述密封盖位于密封罐内部的出胶管对接头通过一密封接头与出胶管连接，所述出胶管对接头位于密封罐外通过密封接头与一输胶管连接。

16、上述技术方案中，所述胶水袋与出胶接头连接，出胶接头顶部的出胶管与输胶管通过在密封罐内外所设置的密封接头连接，通过密封接头的设置，既连通了出胶管与输胶管，同时保证了密封罐内外的气密性，进而保证了出胶结构出胶时的稳定性和可靠性。

17、进一步地，所述输胶管上设有一流量控制阀。

18、上述技术方案中，所述输胶管上流量控制阀的设置， 流量控制阀可以通过调节其开度来控制胶水的流量，通过适当调整流量控制阀的位置或转动角度，可以增加或减少通过输胶管的胶水流量，实现精确的流量控制实现对胶水流量和压力的精确调节，提供操作灵活性，同时可以避免过量使用胶水，减少浪费，节约成本。

19、进一步地，所述密封盖与罐体通过螺纹配合连接，所述密封盖与罐体之间设有密封胶圈。

20、上述技术方案中，所述密封盖与罐体通过螺纹配合连接形成密封罐，通过螺纹配合连接保证了连接端的稳定性，同时在密封盖与罐体之间设置密封胶圈，从而保证了密封罐的气密性良好。

21、进一步地，所述密封罐上设有安全阀。

22、上述技术方案中，所述空气压缩机往密封罐内输入压缩气体，使密封罐内气压大于外界大气压，若输入的压缩空气大于密封罐所能承受的峰值压力，具有一定的安全隐患，因而通过在密封罐上设置一安全阀，所述安全阀能够在密封罐内气压达到峰值时自动泄压，同时能够在需要更换胶水袋时，通过安全阀手动泄压，从而才能打开密封罐进行更换。

23、本实用新型一种出胶结构与现有技术相比，具有如下有益效果：

24、本实用新型通过设置一挂架，使胶水袋悬挂在挂架上，胶水由重力作用向下挤压胶水袋内部的空气，使空气向上排出汇聚于袋口，通过在胶水袋的袋口处连接一出胶接头，通过出胶接头锥形结构的设置，使汇聚于袋口的空气优先胶水排出，进而排空胶水袋内的空气，通过将胶水袋内的空气完全排空，使胶水一直处于适合的储存状态，延长胶水开封后使用寿命，对比前后差异，胶水在开封后可以用量从60%提升到98%，提升胶水粘接的稳定性，并节约胶水成本。

1.一种出胶结构，包括密封罐，所述密封罐内放置有胶水袋，其特征在于：所述密封罐内设有一挂架，所述挂架的顶部设有对接口，所述挂架通过对接口与胶水袋连接，所述胶水袋的袋口与一出胶接头连接，其中，所述出胶接头内部中空，下部为柱状结构，上部为锥形结构，所述柱状结构与锥形结构连接，所述柱状结构内侧设有与胶水袋的袋口相适配的连接结构，所述锥形结构的顶部与出胶管连接。

2.根据权利要求1所述一种出胶结构，其特征在于：所述柱状结构与锥形结构的连接处为弧形连接部。

3.根据权利要求1或2所述一种出胶结构，其特征在于：所述挂架包括设于顶部的支撑板，所述对接口设于支撑板上，所述对接口为半开口结构。

4.根据权利要求3所述一种出胶结构，其特征在于：所述支撑板环绕对接口的外延设有一槽结构。

5.根据权利要求1或2所述一种出胶结构，其特征在于：所述密封罐包括罐体和密封盖，所述密封盖与罐体为可拆卸式密封连接，所述密封盖上设有出胶管对接头和进气口。

6.根据权利要求5所述一种出胶结构，其特征在于：所述进气口与空气压缩机连接。

7.根据权利要求6所述一种出胶结构，其特征在于：所述密封盖位于密封罐内部的出胶管对接头通过一密封接头与出胶管连接，所述出胶管对接头位于密封罐外通过密封接头与一输胶管连接。

8.根据权利要求7所述一种出胶结构，其特征在于：所述输胶管上设有一流量控制阀。

9.根据权利要求6所述一种出胶结构，其特征在于：所述密封盖与罐体通过螺纹配合连接，所述密封盖与罐体之间设有密封胶圈。

10.根据权利要求9所述一种出胶结构，其特征在于：所述密封罐上设有安全阀。
