一种便于清理的污水过滤设备的制作方法

本技术涉及污水过滤，尤其涉及一种便于清理的污水过滤设备。

背景技术：

1、污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。

2、目前污水处理设备在对污水进行处理时，大多是直接通过过滤来将固定体杂物和液体进行分离，而过滤出的杂物会堆积在过滤网板上，如果长时间堆积，过滤物会挡住甚至堵住过滤网板上的网孔，从而影响过滤效果，因此经常需要人为的的过滤物进行清理，并且事后还需要将过滤网板从过滤装置上拆下才能个对其进行清理，操作步骤繁琐，操作人员工作强度大，甚至还会影响污水处理的效率，为此我们提出一种便于清理的污水过滤设备来解决上述问题。

技术实现思路

1、本实用新型的目的是为了解决背景技术中涉及的现有技术存在的缺点，而提出的一种便于清理的污水过滤设备。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种便于清理的污水过滤设备，包括过滤箱，所述过滤箱内设有过滤清理结构，所述过滤箱两侧均设有遮挡结构，所述过滤清理结构包括过滤部件，所述过滤部件上方设有清理部件，所述过滤部件包括过滤组件，所述过滤组件上设有刮除组件，所述清理部件包括清理组件，且清理组件与遮挡结构相对应，所述清理组件上方设有冲洗组件，所述遮挡结构包括挡板，所述过滤箱上设有辅助部件，且辅助部件与挡板相对应。

4、优选的，所述过滤箱两侧均设有出料口，所述挡板位于出料口内并与过滤箱相铰接，所述过滤箱两侧均固定连接有引导板，且引导板与出料口相对应。

5、优选的，过滤组件包括与过滤箱转动连接的螺纹杆，所述过滤箱底部固定连接有一号电机，所述螺纹杆的底部贯穿过滤箱并与一号电机的输出端固定连接，所述螺纹杆外表面螺纹连接有套筒，所述套筒顶部固定连接有过滤板。

6、过滤组件的设置可以对污水进行过滤，并且还能控制过滤板上下移动，有利于加快过滤效果。

7、优选的，刮除组件包括两个与套筒底部固定连接的连接杆，所述连接杆上固定连接有刮板，且刮板的长宽与过滤箱内部的长宽相同。

8、刮除组件的设置可以对过滤箱的下半部分内壁上的杂质就行刮除。

9、优选的，清理组件包括与过滤箱转动连接的丝杆和限位杆，所述过滤箱外侧固定连接有二号电机，所述丝杆的一端贯穿过滤箱并与二号电机的输出端固定连接，所述丝杆和限位杆上设有推板，且推板分别与丝杆和限位杆螺纹连接和滑动连接。

10、清理组件的设置可以将过滤板上的杂质往一侧推动，从而使其出料口处移动。

11、优选的，冲洗组件包括与过滤箱固定连接的矩形筒，所述矩形筒一侧固定连接有多个喷头，多个所述喷头均对准过滤板并向下倾斜，所述矩形筒另一侧固定连接有连接管。

12、冲洗组件的设置可以对残留在过滤板上的杂质进行冲洗，并且还能将网孔内的杂质冲出。

13、优选的，辅助部件包括与过滤箱固定连接的气缸，所述气缸的输出端固定连接有固定块，所述固定块上铰接有转杆，且转杆的另一端与挡板相铰接。

14、辅助部件的设置用来控制挡板的开合。

15、本实用新型至少具备以下有益效果：

16、1、一种便于清理的污水过滤设备，通过过滤部件和清理部件的设置，可以自动并定期的对过滤板上的杂质进行清除，随后再对过滤板进行清洗，防止杂质残留甚至堵住滤孔，不需要将其取出，减少了操作步骤，使用起来更加简便，有利于加快污水的处理效率。

17、2、一种便于清理的污水过滤设备，通过引导板和遮挡结构的设置，可以控制挡板的开合，便于杂物的清理，并且还能将杂质往指定的位置引导，防止其流到过滤箱上。

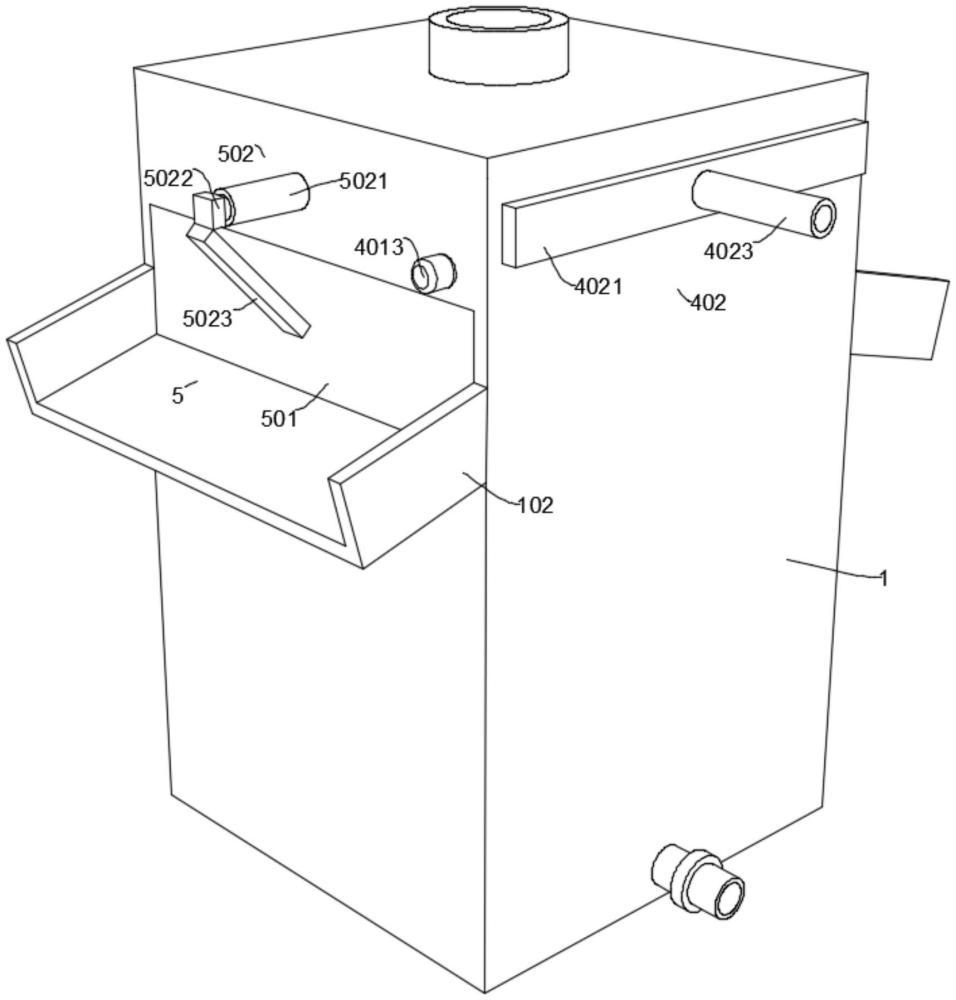

1.一种便于清理的污水过滤设备，包括过滤箱(1)，其特征在于，所述过滤箱(1)内设有过滤清理结构(2)，所述过滤箱(1)两侧均设有遮挡结构(5)，所述过滤清理结构(2)包括过滤部件(3)，所述过滤部件(3)上方设有清理部件(4)，所述过滤部件(3)包括过滤组件(301)，所述过滤组件(301)上设有刮除组件(302)，所述清理部件(4)包括清理组件(401)，且清理组件(401)与遮挡结构(5)相对应，所述清理组件(401)上方设有冲洗组件(402)，所述遮挡结构(5)包括挡板(501)，所述过滤箱(1)上设有辅助部件(502)，且辅助部件(502)与挡板(501)相对应。

2.根据权利要求1所述的一种便于清理的污水过滤设备，其特征在于，所述过滤箱(1)两侧均设有出料口(101)，所述挡板(501)位于出料口(101)内并与过滤箱(1)相铰接，所述过滤箱(1)两侧均固定连接有引导板(102)，且引导板(102)与出料口(101)相对应。

3.根据权利要求2所述的一种便于清理的污水过滤设备，其特征在于，过滤组件(301)包括与过滤箱(1)转动连接的螺纹杆(3011)，所述过滤箱(1)底部固定连接有一号电机(3012)，所述螺纹杆(3011)的底部贯穿过滤箱(1)并与一号电机(3012)的输出端固定连接，所述螺纹杆(3011)外表面螺纹连接有套筒(3013)，所述套筒(3013)顶部固定连接有过滤板(3014)。

4.根据权利要求3所述的一种便于清理的污水过滤设备，其特征在于，刮除组件(302)包括两个与套筒(3013)底部固定连接的连接杆(3021)，所述连接杆(3021)上固定连接有刮板(3022)，且刮板(3022)的长宽与过滤箱(1)内部的长宽相同。

5.根据权利要求4所述的一种便于清理的污水过滤设备，其特征在于，清理组件(401)包括与过滤箱(1)转动连接的丝杆(4011)和限位杆(4012)，所述过滤箱(1)外侧固定连接有二号电机(4013)，所述丝杆(4011)的一端贯穿过滤箱(1)并与二号电机(4013)的输出端固定连接，所述丝杆(4011)和限位杆(4012)上设有推板(4014)，且推板(4014)分别与丝杆(4011)和限位杆(4012)螺纹连接和滑动连接。

6.根据权利要求5所述的一种便于清理的污水过滤设备，其特征在于，冲洗组件(402)包括与过滤箱(1)固定连接的矩形筒(4021)，所述矩形筒(4021)一侧固定连接有多个喷头(4022)，多个所述喷头(4022)均对准过滤板(3014)并向下倾斜，所述矩形筒(4021)另一侧固定连接有连接管(4023)。

7.根据权利要求6所述的一种便于清理的污水过滤设备，其特征在于，辅助部件(502)包括与过滤箱(1)固定连接的气缸(5021)，所述气缸(5021)的输出端固定连接有固定块(5022)，所述固定块(5022)上铰接有转杆(5023)，且转杆(5023)的另一端与挡板(501)相铰接。
