一种有毒气体检测净化装置的制作方法

本技术涉及气体检测，具体为一种有毒气体检测净化装置。

背景技术：

1、有毒气体，顾名思义，就是对人体产生危害，能够致人中毒的气体，常见的有毒气体有一氧化碳、二氧化硫、氯气、光气、双光气、氰化氢、芥子气、路易斯毒气、维克斯毒气、沙林、毕兹毒气、塔崩、梭曼等，在各领域对有毒气体的含量进行检测时，就需要它能够给有毒气体检测装置进行检测；

2、现有授权公告号为“cn217033844u”的专利公开了一种有毒气体检测装置，包括检测仪本体和设置在检测仪本体上的线路，还包括设置在室内的安装座、设置在安装座上且用于定位检测仪本体的安装板和用于推动安装板进行移动的驱动件，其具有方便调节检测装置位置，便于对多种气体进行检测，提高检测装置的检测稳定性的效果；

3、但该装置中存在以下不足：

4、1、在对有毒气体检测时，气体中的灰尘杂质过滤，容易对气体检测数据造成影响，上述装置在对气体检测时，未能有效对气体中的灰尘杂质进行过滤，导致气体检测结果精准度下降；

5、2、该装置在对有毒气体检测后就直接将排出了，未能对有毒气体进行有效净化，导致有毒气体会再次排入空气中污染空气，污染了周围环境。

技术实现思路

1、本实用新型的目的在于提供一种有毒气体检测净化装置，以解决上述背景技术中提出现有的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种有毒气体检测净化装置，包括净化箱和密封板，所述密封板设置有两组，所述净化箱顶部的中部设置有显示器，所述净化箱内部的中部开设有安装槽，所述净化箱内部的一侧开设有过滤槽，所述净化箱内部远离过滤槽的一侧开设有净化仓，所述净化箱一侧的中部设置有进气口，所述进气口内侧的一侧设置有风机，所述安装槽内部一侧的中部设置有有毒气体检测仪本体，所述有毒气体检测仪本体的顶部设置有与净化仓相连接的连接管，所述有毒气体检测仪本体的一侧设置有与过滤槽相连接的进气管；

3、所述过滤槽一侧的顶部和底部设置有外套管，两组所述外套管的内侧滑动插接有内套杆，两组所述内套杆的一侧共同设置有与过滤槽相适配的活塞环，两组所述内套杆的另一侧设置有挡块，两组所述内套杆的外侧套设有弹簧a，所述活塞环的内侧设置有过滤网，所述过滤网一侧的中部设置有电机，所述电机的输出端设置有与过滤网相配合的清理刷，所述活塞环一侧的顶部设置有电触块b，所述过滤槽内侧远离外套管一侧的顶部设置电触块a；

4、所述净化箱远离进气口一侧的顶部和底部设置有净化组件，所述净化箱远离进气口一侧的底部设置有排气管。

5、优选的，所述净化组件包括光触媒过滤板、活性炭过滤板、插孔、插杆、弹簧b、导槽和卡槽，所述净化箱远离进气口一侧的顶部和底部开设有与密封板相适配的卡槽，两组所述密封板的一侧分别设置有光触媒过滤板和活性炭过滤板，所述卡槽内侧的顶部和底部开设有插孔，所述密封板的顶部和底部开设有导槽，两组所述导槽的内侧滑动插接有与插孔相配合的插杆，两组所述插杆相靠近的顶部和底部设置有弹簧b，用于对排出气体进行净化。

6、优选的，所述导槽的一侧开设有通槽，所述插杆的底部设置有限位块，且限位块的一侧设置有拨块，方便对密封板进行拆卸。

7、优选的，所述卡槽内侧一侧的边缘处开设有密封槽，所述密封板一侧的边缘处设置有与密封槽相配合的密封条，用于加强密封板安装后的密封性。

8、优选的，所述净化仓内侧一侧的顶部和底部开设有与光触媒过滤板和活性炭过滤板相适配的定位槽，可对光触媒过滤板和活性炭过滤板进行定位。

9、优选的，两组所述密封板一侧的中部设置有握把，方便拉动密封板从卡槽内抽出。

10、与现有技术相比，本实用新型的有益效果是：该有毒气体检测净化装置；

11、1.通过过滤槽、外套管、弹簧a、挡块、清理刷、电机、过滤网、电触块a、电触块b、活塞环和内套杆之间的互相配合，使得装置在对有毒气体检测前，可通过过滤网对气体中的灰尘杂质进行过滤，防止杂质对检测数据造成干扰，而在过滤网被过滤灰尘堵塞时，可利用气压推力推动活塞环向一侧移动，自动启动电机带动清理刷对过滤网自动进行清理，提升了疏通便捷性，可防止过滤网堵塞情况发生；

12、2.通过插孔、插杆、弹簧b、导槽、密封板和卡槽之间的互相配合，使得装置在使用时，可通过光触媒过滤板和活性炭过滤板对有毒气体进行净化，对光触媒过滤板和活性炭过滤板使用一段时间后，只需拨动插杆从插孔内拔出，即可快速解除对密封板的固定将光触媒过滤板或活性炭过滤板拆除，然后再将更换的密封板卡入卡槽内，即可自动固定，使得装置对光触媒过滤板和活性炭过滤板的更换操作简便，节省了对光触媒过滤板或活性炭过滤板的更换时间。

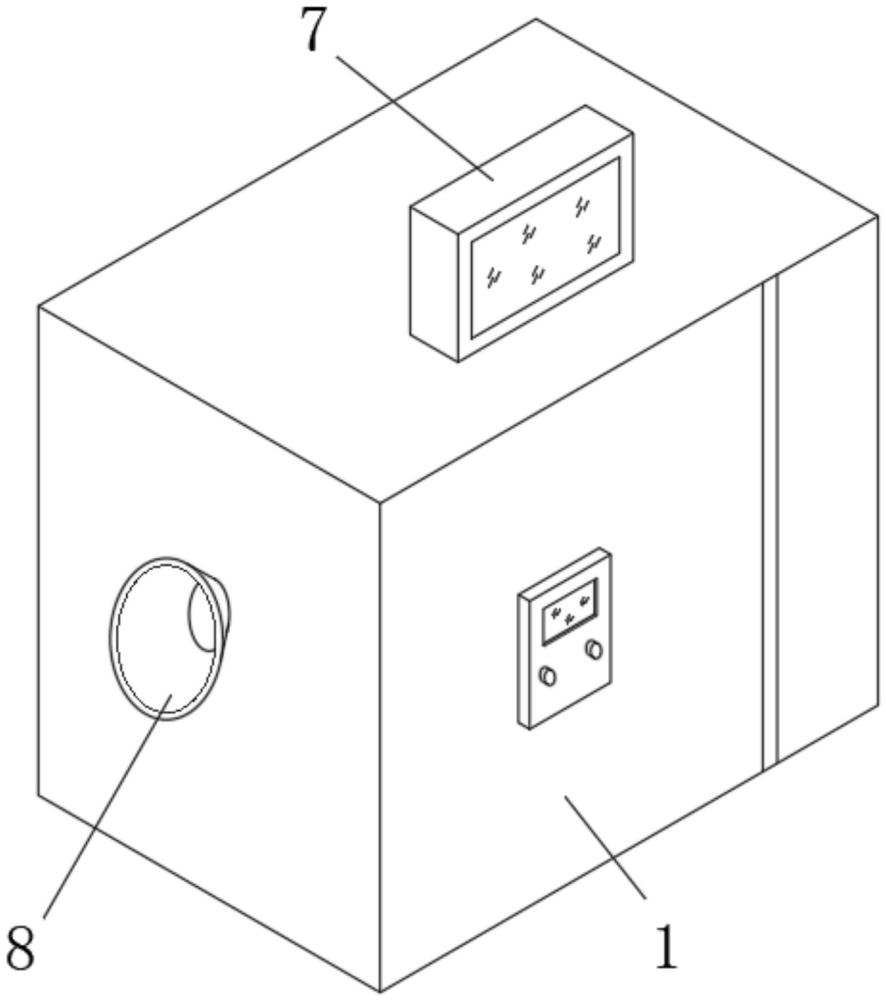

1.一种有毒气体检测净化装置，包括净化箱(1)和密封板(25)，其特征在于：所述密封板(25)设置有两组，所述净化箱(1)顶部的中部设置有显示器(7)，所述净化箱(1)内部的中部开设有安装槽(3)，所述净化箱(1)内部的一侧开设有过滤槽(9)，所述净化箱(1)内部远离过滤槽(9)的一侧开设有净化仓(5)，所述净化箱(1)一侧的中部设置有进气口(8)，所述进气口(8)内侧的一侧设置有风机(13)，所述安装槽(3)内部一侧的中部设置有有毒气体检测仪本体(2)，所述有毒气体检测仪本体(2)的顶部设置有与净化仓(5)相连接的连接管，所述有毒气体检测仪本体(2)的一侧设置有与过滤槽(9)相连接的进气管；

2.根据权利要求1所述的一种有毒气体检测净化装置，其特征在于：所述净化组件包括光触媒过滤板(4)、活性炭过滤板(6)、插孔(21)、插杆(22)、弹簧b(23)、导槽(24)和卡槽(26)，所述净化箱(1)远离进气口(8)一侧的顶部和底部开设有与密封板(25)相适配的卡槽(26)，两组所述密封板(25)的一侧分别设置有光触媒过滤板(4)和活性炭过滤板(6)，所述卡槽(26)内侧的顶部和底部开设有插孔(21)，所述密封板(25)的顶部和底部开设有导槽(24)，两组所述导槽(24)的内侧滑动插接有与插孔(21)相配合的插杆(22)，两组所述插杆(22)相靠近的顶部和底部设置有弹簧b(23)。

3.根据权利要求2所述的一种有毒气体检测净化装置，其特征在于：所述导槽(24)的一侧开设有通槽，所述插杆(22)的底部设置有限位块，且限位块的一侧设置有拨块。

4.根据权利要求2所述的一种有毒气体检测净化装置，其特征在于：所述卡槽(26)内侧一侧的边缘处开设有密封槽，所述密封板(25)一侧的边缘处设置有与密封槽相配合的密封条。

5.根据权利要求1所述的一种有毒气体检测净化装置，其特征在于：所述净化仓(5)内侧一侧的顶部和底部开设有与光触媒过滤板(4)和活性炭过滤板(6)相适配的定位槽。

6.根据权利要求1所述的一种有毒气体检测净化装置，其特征在于：两组所述密封板(25)一侧的中部设置有握把。
