一种茶叶杀菌提香机的制作方法

本技术主要涉及茶叶杀菌提香的，具体为一种茶叶杀菌提香机。

背景技术：

1、茶叶作为一种传统、健康的饮品深受广大群众的喜爱，由于茶叶容易受潮，含水率升高，使香气流失，因此茶叶在采摘完成后，需要对茶叶进行杀菌提香。

2、在现有技术中，茶叶杀菌提香主要方式是利用高温对茶叶进行烘干提香，同时达到杀菌提香的目的，但茶叶提香时间短，为了在提香过程中确保杀菌时间足够，通常会放入足够量的茶叶，以确保杀菌时间足够，但当茶叶剩余量较少时，则会造成杀菌时间不够，因此需要一种新型茶叶杀菌提香机。

技术实现思路

1、本实用新型技术方案针对现有技术解决方案过于单一的技术问题，提供了显著不同于现有技术的解决方案，主要提供了一种茶叶杀菌提香机，用以解决上述背景技术中提出的当茶叶剩余量较少时，则会造成杀菌时间不够的技术问题。

2、本实用新型解决上述技术问题采用的技术方案为：

3、一种茶叶杀菌提香机，包括壳体，所述壳体内表面连接固定有多个由上至下依次布置的环形架，所述环形架上表面开设有环形槽，所述环形槽内滑动连接有多个滑块，所述滑块远离环形槽的一端连接固定有分隔件，所述环形架环形内表面固定有多个环形等距布置的加热电阻，所述壳体上表面连接固定有伺服电机，所述伺服电机输出端连接固定有转动件，所述转动件与分隔件连接固定。

4、优选的，所述分隔件包括第一圆环，所述滑块连接固定在第一圆环面向环形槽的一面上，所述第一圆环内表面设有第二圆环，所述第一圆环与第二圆环之间连接固定有多个环形等距布置的横截面为t字形的支板，两两所述支板之间放置有用于盛放茶叶的扇形网兜，所述转动件连接固定在第二圆环内。

5、优选的，所述转动件包括转动杆，所述转动杆连接固定在伺服电机输出端，所述转动杆在壳体内环形表面连接固定有多个连接杆，所述连接杆远离转动杆的一端与第二圆环连接固定。

6、优选的，所述加热电阻由多个控制开关控制，以所述转动杆为对称的两个加热电阻采用一个控制开关控制。

7、优选的，所述滑块在环形槽内的一面上开设有圆孔，所述圆孔内滚动连接有滚珠。

8、优选的，所述壳体上表面相连相通排气管。

9、与现有技术相比，本实用新型的有益效果为：

10、1.通过在两两支板之间放置用于盛放茶叶的扇形网兜，使每个扇形网兜中均可放置少量茶叶，从而避免当茶叶剩余量过少时杀菌时间不够，并且剩余未放有茶叶的扇形网兜可放置气体茶叶，避免提香机内热量浪费，当不同茶叶提香所需温度不同时，只需将提香温度不同的茶叶相对放置，通过伺服电机降低或增加其通过的速度，从而使其获的温度发生改变。

11、2.将两个对称的布置的加热电阻采用一个控制开关控制，当需要更长时间进行杀菌时，通过减少第一圆环与第二圆环之间加热电阻的数量，从而使茶叶提香和杀菌的时间增长，相比现有技术中减少多个加热电阻的功率来增长提香和杀菌的时间，减少加热电阻的使用数量，从而降低加热电阻的损坏概率。

12、以下将结合附图与具体的实施例对本实用新型进行详细的解释说明。

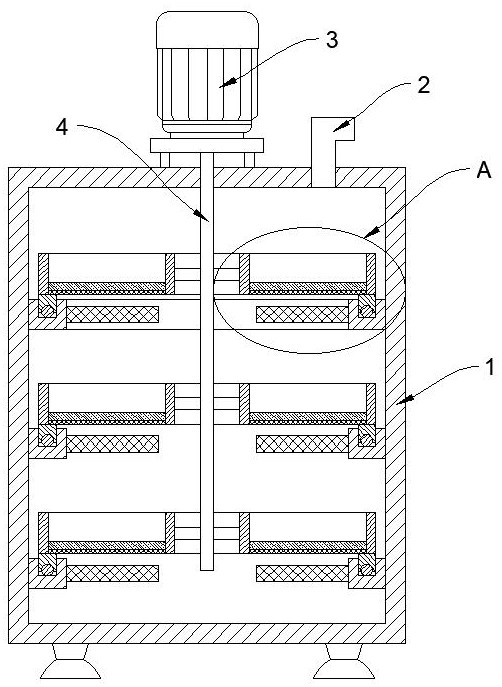

1.一种茶叶杀菌提香机，包括壳体（1），其特征在于：所述壳体（1）内表面连接固定有多个由上至下依次布置的环形架（11），所述环形架（11）上表面开设有环形槽，所述环形槽内滑动连接有多个滑块（13），所述滑块（13）远离环形槽的一端连接固定有分隔件，所述环形架（11）环形内表面固定有多个环形等距布置的加热电阻（10），所述壳体（1）上表面连接固定有伺服电机（3），所述伺服电机（3）输出端连接固定有转动件，所述转动件与分隔件连接固定。

2.根据权利要求1所述的一种茶叶杀菌提香机，其特征在于：所述分隔件包括第一圆环（5），所述滑块（13）连接固定在第一圆环（5）面向环形槽的一面上，所述第一圆环（5）内表面设有第二圆环（7），所述第一圆环（5）与第二圆环（7）之间连接固定有多个环形等距布置的横截面为t字形的支板（6），两两所述支板（6）之间放置有用于盛放茶叶的扇形网兜（9），所述转动件连接固定在第二圆环（7）内。

3.根据权利要求2所述的一种茶叶杀菌提香机，其特征在于：所述转动件包括转动杆（4），所述转动杆（4）连接固定在伺服电机（3）输出端，所述转动杆（4）在壳体（1）内环形表面连接固定有多个连接杆（8），所述连接杆（8）远离转动杆（4）的一端与第二圆环（7）连接固定。

4.根据权利要求3所述的一种茶叶杀菌提香机，其特征在于：所述加热电阻（10）由多个控制开关控制，以所述转动杆（4）为对称的两个加热电阻（10）采用一个控制开关控制。

5.根据权利要求1所述的一种茶叶杀菌提香机，其特征在于：所述滑块（13）在环形槽内的一面上开设有圆孔，所述圆孔内滚动连接有滚珠（12）。

6.根据权利要求1所述的一种茶叶杀菌提香机，其特征在于：所述壳体（1）上表面相连相通排气管（2）。
