一种炉具添加燃料可无烟的隔离仓装置的制作方法

本技术涉及隔离仓装置，尤其涉及一种炉具添加燃料可无烟的隔离仓装置。

背景技术：

1、烤炉是以形成热空气来烘烤烹调食品的一种装置，一般为封闭或半封闭结构。烤炉又称烘箱、烤箱、焗炉，烤炉也可以用来泛指以热气体进行高温处理的装置，传统烤炉使用木头、煤炭燃烧加热，但这样炉内充满烟，烟味过大卫生不好，因此我们需要一种炉具添加燃料可无烟的隔离仓装置。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种炉具添加燃料可无烟的隔离仓装置。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种炉具添加燃料可无烟的隔离仓装置，包括炉箱，所述炉箱上设有燃烧仓，所述燃烧仓内设有燃料板，所述燃料板滑动连接于炉箱内底部，所述燃料板一端固定连接有挡板一，所述燃料板远离挡板一的一端固定连接有挡板二，所述挡板二上设有拉杆二，所述炉箱上设有隔板，所述隔板上设有出烟口，所述隔板的两侧设有净化棉，所述净化棉贯穿固定连接有导气管，所述导气管上设有进烟口，所述净化棉远离隔板的一端贴合于炉箱上。

3、作为上述技术方案的进一步描述：

4、所述隔板上固定连接有连接块，所述连接块上设有滑槽，所述滑槽滑动连接有放置板，所述放置板上设有拉杆一，所述放置板上开设有通孔。

5、作为上述技术方案的进一步描述：

6、所述炉箱内壁上方固定连接有支撑板，所述支撑板上固定连接有抽气泵，所述抽气泵的输出端贯穿于支撑板。

7、作为上述技术方案的进一步描述：

8、所述炉箱背部开设有排烟口，所述炉箱上方固定连接有烟筒。

9、作为上述技术方案的进一步描述：

10、所述炉箱上固定连接有铰接板，所述铰接板远离炉箱的一端固定连接有铁门。

11、作为上述技术方案的进一步描述：

12、所述铁门上设有温度显示器，所述铁门上开设有观察板，所述铁门上设有观察板。

13、作为上述技术方案的进一步描述：

14、所述炉箱底部固定连接有滚轮，所述滚轮设有四组。

15、本实用新型具有如下有益效果：

16、1、本实用新型中，通过设置有无烟排放机构，燃烧仓中的烟经过出烟口进入到净化棉，净化棉可以对进入内部的烟进行净化，能够避免食品材料烘烤时产生过多的油烟，通过设置有抽气泵可以对净化棉净化完成后的烟吸出，便于该烤炉无烟控制装置使用时的无烟排放，增加了该烤炉无烟控制装置使用时的卫生性。

17、2、本实用新型中，通过设置有温度显示器，可以随时的观看炉内的温度，避免因温度掌握不好，从而影响装置的使用，通过设置有观察板，能够方便观察炉内物体的情况。

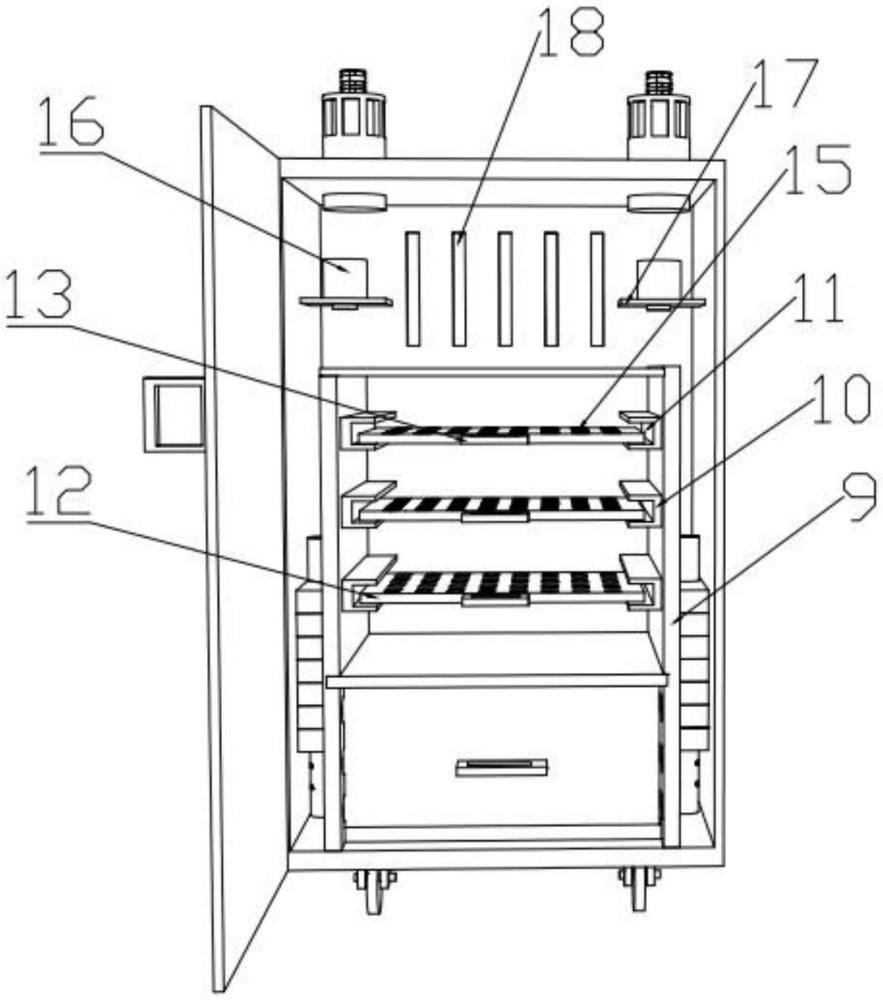

1.一种炉具添加燃料可无烟的隔离仓装置，包括炉箱(1)，其特征在于：所述炉箱(1)上设有燃烧仓(24)，所述燃烧仓(24)内设有燃料板(20)，所述燃料板(20)滑动连接于炉箱(1)内底部，所述燃料板(20)一端固定连接有挡板一(21)，所述燃料板(20)远离挡板一(21)的一端固定连接有挡板二(23)，所述挡板二(23)上设有拉杆二(22)，所述炉箱(1)上设有隔板(9)，所述隔板(9)上设有出烟口(19)，所述隔板(9)的两侧设有净化棉(26)，所述净化棉(26)贯穿固定连接有导气管(25)，所述导气管(25)上设有进烟口(14)，所述净化棉(26)远离隔板(9)的一端贴合于炉箱(1)上。

2.根据权利要求1所述的一种炉具添加燃料可无烟的隔离仓装置，其特征在于：所述隔板(9)上固定连接有连接块(10)，所述连接块(10)上设有滑槽(11)，所述滑槽(11)滑动连接有放置板(12)，所述放置板(12)上设有拉杆一(13)，所述放置板(12)上开设有通孔(15)。

3.根据权利要求1所述的一种炉具添加燃料可无烟的隔离仓装置，其特征在于：所述炉箱(1)内壁上方固定连接有支撑板(17)，所述支撑板(17)上固定连接有抽气泵(16)，所述抽气泵(16)的输出端贯穿于支撑板(17)。

4.根据权利要求1所述的一种炉具添加燃料可无烟的隔离仓装置，其特征在于：所述炉箱(1)背部开设有排烟口(18)，所述炉箱(1)上方固定连接有烟筒(8)。

5.根据权利要求1所述的一种炉具添加燃料可无烟的隔离仓装置，其特征在于：所述炉箱(1)上固定连接有铰接板(3)，所述铰接板(3)远离炉箱(1)的一端固定连接有铁门(2)。

6.根据权利要求5所述的一种炉具添加燃料可无烟的隔离仓装置，其特征在于：所述铁门(2)上设有温度显示器(4)，所述铁门(2)上开设有观察板(6)，所述铁门(2)上设有观察板(6)。

7.根据权利要求1所述的一种炉具添加燃料可无烟的隔离仓装置，其特征在于：所述炉箱(1)底部固定连接有滚轮(7)，所述滚轮(7)设有四组。
