一种面点生产用卷曲成型设备的制作方法

本技术涉及面点卷曲成型，具体为一种面点生产用卷曲成型设备。

背景技术：

1、目前，在制作面点时，需要将面点制作成不同现状的面包，因此在制作牛角面包时，需要将面点卷曲呈牛角形状，就需要使用到卷曲成型装置。

2、在对面团进行卷曲过程中，首先需要将面团压制成饼状，接着在从饼状面团一侧进行卷曲，使得饼状的面团卷曲呈牛角状，但在对面团进行压制成饼状过程中，会使得饼状面团有可能在压制过程中紧贴在输送带表面，使得面团在卷曲过程中无法正常卷曲，从而造成面团卷曲效果较差；

3、在面团完成卷曲成型进入下一道工序时，由于面团本身在卷曲过程中会产生一定应力，使得面团刚完成卷曲后有可能出现卷曲不牢固，因此造成面团由卷曲重新回到饼状，使得面团无法持续保持卷曲状态，从而造成面团的卷曲成型效率较低。

技术实现思路

1、本实用新型的目的在于提供一种面点生产用卷曲成型设备，以解决上述背景技术中提出的问题。

2、本实用新型提供如下技术方案：一种面点生产用卷曲成型设备，包括防护板；所述防护板的顶端设有起面块，防护板的顶端一侧设有第二电机；

3、所述起面块的表面中央位置设有固定块，固定块的一端设有电动推杆，所述防护板的顶端位于起面块的上方设有第二支撑架，电动推杆的一端位于第二支撑架的内部侧面设有转动杆；

4、所述第二电机的输出端安装有压紧辊，防护板的顶端位于第二电机对应位置设有第三支撑架，压紧辊固定在两组第三支撑架中间位置。

5、优选的，所述防护板的底端设有水箱，水箱的底端侧面通过水管设有水泵，水泵的输出端通过水管设有喷头。

6、优选的，所述防护板的顶端位于第二支撑架的一侧设有第一电机，喷头固定在第一支撑架的底端中央位置。

7、优选的，所述防护板的正面一端设有第一电机，第一电机的输出端位于防护板的内部设有安装有转动辊，转动辊的表面设有输送带。

8、优选的，所述第二支撑架的内部侧面设有固定杆，起面块的表面位于固定杆对应位置设有连接块，起面块的底端接触到输送带的表面，起面块的内部侧面呈曲面。

9、优选的，所述第二支撑架的侧面顶端设有连接软带，连接软带的内部侧面等间距设有压紧杆，第二支撑架的侧面位于连接软带的下方设有辅助卷曲布，连接软带和辅助卷曲布的一端位于输送带的表面。

10、与现有技术相比，本实用新型的有益效果是：

11、1、本实用新型采用了起面块、连接块和固定块以及电动推杆结构，实现对紧贴在输送带表面的面团一端翻起，当面团在输送带表面压扁并进行输送时，电动推杆通过固定块推动起面块转动，使得起面块底端紧贴在输送带的表面，当面团接触到起面块时，由于起面块内部呈曲面状，使得面团在输送带的输送下，面团一端在起面块的作用下翻起，因此避免面团在压扁过程中紧贴在输送带表面导致无法正常卷曲，使得通过起面块对面团一端翻起便于卷曲，从而提高面团卷曲效率。

12、2、本实用新型采用了第三支撑架和第二电机以及压紧辊结构，实现对卷曲后的面团进行压紧，当面团完成卷曲之后继续通过输送带进行输送时，在经过压紧辊下方时，第二电机带动输出端的压紧辊转动，在转动辊转动的过程中对经过的面团进行压紧，使得面团牢牢固定在一起，因此避免面团卷曲后由于应力重新恢复饼状，使得面团保持卷曲状态。

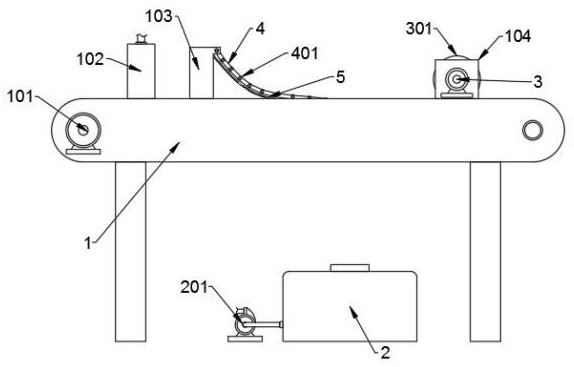

1.一种面点生产用卷曲成型设备，包括防护板（1）；其特征在于：所述防护板（1）的顶端设有起面块（6），防护板（1）的顶端一侧设有第二电机（3）；

2.根据权利要求1所述的一种面点生产用卷曲成型设备，其特征在于：所述防护板（1）的底端设有水箱（2），水箱（2）的底端侧面通过水管设有水泵（201），水泵（201）的输出端通过水管设有喷头（202）。

3.根据权利要求1所述的一种面点生产用卷曲成型设备，其特征在于：所述防护板（1）的顶端位于第二支撑架（103）的一侧设有第一电机（101），喷头（202）固定在第一支撑架（102）的底端中央位置。

4.根据权利要求1所述的一种面点生产用卷曲成型设备，其特征在于：所述防护板（1）的正面一端设有第一电机（101），第一电机（101）的输出端位于防护板（1）的内部设有安装有转动辊（105），转动辊（105）的表面设有输送带（106）。

5.根据权利要求1所述的一种面点生产用卷曲成型设备，其特征在于：所述第二支撑架（103）的内部侧面设有固定杆（107），起面块（6）的表面位于固定杆（107）对应位置设有连接块（601），起面块（6）的底端接触到输送带（106）的表面，起面块（6）的内部侧面呈曲面。

6.根据权利要求1所述的一种面点生产用卷曲成型设备，其特征在于：所述第二支撑架（103）的侧面顶端设有连接软带（4），连接软带（4）的内部侧面等间距设有压紧杆（401），第二支撑架（103）的侧面位于连接软带（4）的下方设有辅助卷曲布（5），连接软带（4）和辅助卷曲布（5）的一端位于输送带（106）的表面。
